Veelvoorkomende problemen bij het onderhoud en testen van lusweerstandstesters

Een lusweerstandstester is een essentieel instrument voor het evalueren van de elektrische toestand van verbindingen met lage weerstand in elektrische apparatuur. Het wordt vaak gebruikt om de contactweerstand van bedieningsschakelaars, stroomonderbrekers, railverbindingen, kabelgeleiders, lascontacten en andere geleidende lussen te meten.

Betrouwbare testresultaten zijn niet alleen afhankelijk van de prestaties van het instrument, maar ook van correcte bedrading, schone testpunten, juiste opslag en nauwkeurige interpretatie van abnormale meetwaarden. In het veld duidt een ongebruikelijke meting niet altijd op een defecte stroomonderbreker of een defecte tester. Open spanningskabels, slecht klemcontact en elektromagnetische interferentie kunnen soortgelijke symptomen veroorzaken.

In deze handleiding worden de belangrijkste onderhoudsvereisten en drie veel voorkomende testproblemen uitgelegd die u tegenkomt bij het gebruik van een lusweerstandstester.

Wat is een lusweerstandstester?

Een lusweerstandstester, ook wel micro-ohmmeter of contactweerstandstester genoemd, past een stabiele teststroom toe op het te testen circuit en meet de resulterende spanningsval. De weerstand wordt vervolgens berekend volgens de wet van Ohm.

Het instrument wordt gebruikt voor toepassingen zoals:

1. Testen van contactweerstand van stroomonderbrekers

2. Regelschakelaar lusweerstandsmeting

3. Testen van busbars en connectoren

4. Weerstandsmeting van kabelgeleiders

5. Testen van lascontactweerstand

6, Inspectie van hoogspanningsschakelaarcontacten

Bij testen met lage weerstand worden normaal gesproken afzonderlijke stroom- en spanningsaansluitingen gebruikt. Deze vierdraadsmethode vermindert de invloed van de meetsnoerweerstand en verbetert de meetnauwkeurigheid.Megger-meetbegeleiding bij lage weerstand

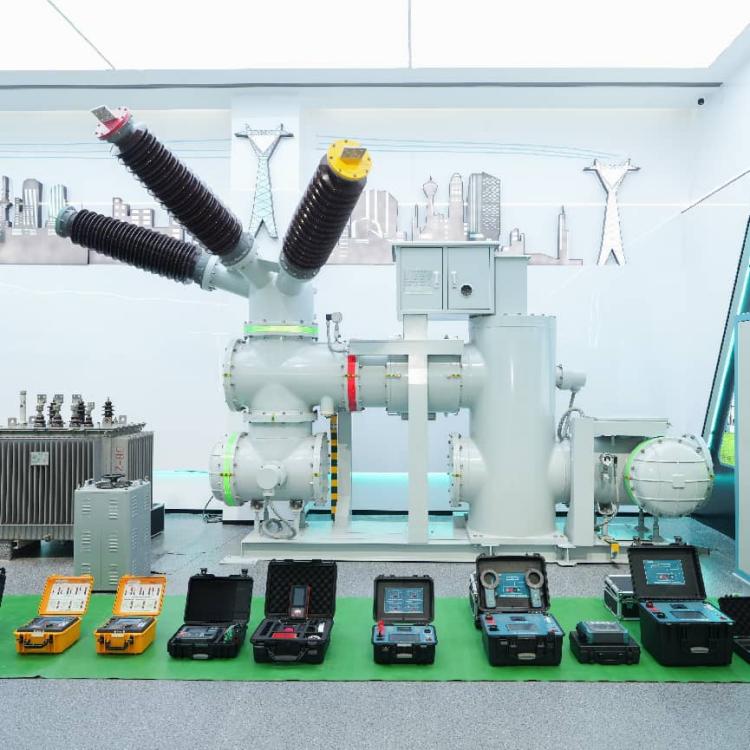

Weshine Electric Manufacturing Co., Ltd. is een professionele hightech fabriek die gespecialiseerd is in R&D, productie en kalibratie van meetinstrumenten voor lusweerstand met hoge stroomsterkte. Met gestandaardiseerde productieworkshops, onafhankelijke laboratoria en complete ISO-kwaliteitsmanagementsystemen worden alle Weshine-testers strikt vervaardigd in overeenstemming met de IEC- en DL/T-industrienormen. De fabriek voert volledige prestatietests en kalibratie uit vóór levering, waardoor een stabiele stroomuitvoer, sterke anti-interferentieprestaties en een hoge herhaalbaarheid van metingen worden gegarandeerd voor complexe stroomtestomgevingen op locatie.

De GDHL-200A/100A intelligente lusweerstandstester is onafhankelijk ontwikkeld en in massa geproduceerd door de Weshine-fabriek. Geoptimaliseerd voor veldmetingsscenario's met hoge stroomsterkte en lage weerstand, beschikt het over een stabiele constante stroomuitgang, ultrahoge testnauwkeurigheid en een sterk aanpassingsvermogen aan de omgeving, waardoor het volledig voldoet aan de vereisten voor routine-inspectie en preventief onderhoud voor hoogspanningsschakelaars. De specifieke teststroom-, nauwkeurigheids- en nalevingsvereisten moeten altijd worden geverifieerd aan de hand van de productdocumentatie en de toepasselijke lokale normen.

Voor hoogspanningsstroomonderbrekers moeten ook contactweerstandstests worden uitgevoerd in overeenstemming met de relevante apparatuurnorm en de onderhoudsvereisten van de fabrikant. IEC 62271-100 is van toepassing op AC-stroomonderbrekers die worden gebruikt in hoogspanningssystemen boven 1.000 V.IEC 62271-100

Standaard onderhoudsvereisten

Correcte opslag heeft een direct effect op de levensduur en meetstabiliteit van een lusweerstandstester. Als professionele fabrikant van vermogenstestinstrumenten leggen de officiële fabrieksonderhoudsspecificaties van Weshine de nadruk op gestandaardiseerde dagelijkse opslag en onderhoud om prestatieafwijkingen te voorkomen en de levensduur van het instrument te verlengen.

Bewaar het instrument in een geschikte omgeving

De tester moet worden opgeslagen in een schone, droge en goed geventileerde ruimte. De opslaglocatie moet vrij zijn van:

1. Overmatige vochtigheid

2, Geleidend stof

3, olienevel

4, Zoutnevel

5, Corrosieve gassen

6, Direct zonlicht

7, Extreme temperatuurveranderingen

Vocht en corrosieve verontreinigingen kunnen aansluitingen, interne printplaten, schakelaars en isolatiecomponenten beschadigen. Stof kan ook de koelpaden beïnvloeden en de betrouwbaarheid van elektrische verbindingen verminderen.

Houd het instrument rechtop

Plaats de tester niet willekeurig in een houten kist en stapel er geen zware voorwerpen op. Het voorpaneel moet tijdens opslag en transport indien mogelijk naar boven gericht zijn.

Dit helpt beschermen:

1. De display- en bedieningsknoppen

2. Uitgangsterminals

3. Interne transformator- en circuitassemblages

4, Koelstructuur

5. Beschermende behuizing

Het instrument moet tijdens transport worden vastgezet om stoten, trillingen of kabelschade te voorkomen.

Gebruik vochtbestendige materialen

Als de tester in een vochtige omgeving wordt bewaard, plaats er dan een geschikt vochtbestendig materiaal onder. Zorg ervoor dat de onderkant van de behuizing niet in direct contact blijft met een vochtige vloer of oppervlak.

Inspecteer het instrument vóór de volgende test op condensatie. Als er vocht aanwezig is, laat de tester dan volledig drogen voordat u deze aansluit op een voeding of testobject.

Drie veel voorkomende testproblemen in het veld

1. Bedrading met open spanning gecombineerd met sterke elektromagnetische interferentie

Een open spanningskabel of losse spanningsaansluiting is een van de meest voorkomende oorzaken van abnormale metingen.

Typische symptomen

Afhankelijk van de omstandigheden ter plaatse kan de weerstandsmeting het volgende weergeven:

1. Een waarde die buiten het bereik ligt of een oneindige waarde

2. Een zeer onstabiele waarde

3、Een waarde die verandert wanneer de meetsnoeren worden verplaatst

4. Een resultaat dat normaal lijkt, maar niet kan worden herhaald

Wanneer een spanningskabel wordt losgekoppeld, ontvangt het spanningsbemonsteringscircuit mogelijk niet het juiste signaal. Tegelijkertijd kan een nabijgelegen bekrachtigde stroomrail capacitieve koppeling creëren en een ongewenste differentiële spanning in het open meetcircuit induceren.

Mogelijke gevolgen

Sterke interferentie kan ertoe leiden dat de tester een overgrenswaarde weergeeft. Een onervaren operator kan ten onrechte concluderen dat de stroomonderbreker een ernstig probleem met de contactweerstand heeft en onnodig onderhoud bij uitval regelen.

Mildere interferentie kan een waarde binnen het verwachte bereik opleveren. Dit is moeilijker te identificeren omdat het resultaat geldig kan lijken, ook al is de spanningsaansluiting defect.

De meting kan dan ten onrechte worden toegeschreven aan:

1. Slecht stroomonderbrekercontact

2. Een beschadigde testklem

3. Een interne testerfout

4. Een onstabiele voeding

Aanbevolen inspectie

Controleer het volgende voordat u de tester vervangt of de stroomonderbreker buiten gebruik stelt:

1. Of beide spanningskabels zijn aangesloten.

2. Of de spanningsklemmen stevig zijn bevestigd.

3. Of de spanningsaansluitingen schoon zijn.

4. Of de stroom- en spanningskabels correct op elkaar zijn afgestemd.

5. Of de meting stabiel blijft na het opnieuw aansluiten van het spanningscircuit.

6. Of stroomvoerende geleiders in de buurt interferentie veroorzaken.

Een weerstandsmeting met vier draden is alleen betrouwbaar als zowel het stroomcircuit als het spanningsbemonsteringscircuit compleet zijn. Goed contact op de testpunten is ook essentieel omdat sonde- en verbindingsweerstand metingen met lage weerstand kunnen beïnvloeden.Begeleiding voor Megger-testers met lage weerstand

2. Oxide- of oliefilm op de aansluitingen van de stroomonderbrekers

Op de aansluitingen van stroomonderbrekers kan na langdurig gebruik een oxidelaag, oliefilm, stofophoping of andere vervuiling ontstaan. Dit komt vooral vaak voor wanneer apparatuur in een vochtige, vervuilde of stoffige omgeving werkt.

Waarom het de test beïnvloedt

De testklem moet stevig metaalcontact maken met de terminal. Als een oxide- of oliefilm de klem van het geleidende oppervlak scheidt, wordt er extra contactweerstand in het testcircuit geïntroduceerd.

Dit kan het spanningsbemonsteringspad beïnvloeden en onnauwkeurige of onstabiele resultaten opleveren. De weergegeven waarde vertegenwoordigt mogelijk niet de werkelijke weerstand van de hoofdcontacten van de stroomonderbreker.

Mogelijke symptomen zijn onder meer:

1. Een weerstandswaarde hoger dan verwacht

2. Metingen die veranderen wanneer de klem wordt ingedrukt of verplaatst

3. Significante verschillen tussen fasen

4. Slechte herhaalbaarheid

5, Een plotselinge vermindering na het reinigen van de terminal

Corrigerende maatregelen

Inspecteer vóór het testen het aansluitoppervlak en de klembekken. Verwijder losse verontreinigingen met een goedgekeurde reinigingsmethode en zorg ervoor dat het contactgebied droog is.

De testklem moet worden aangesloten op een schoon, stevig en mechanisch stabiel oppervlak. Vertrouw niet op een losse klem of een verontreinigd punt alleen maar omdat het instrument de test heeft gestart.

Herhaal de meting nadat u de kabels opnieuw hebt aangesloten. Als de waarde stabiel en consistent wordt, kan het oorspronkelijke abnormale resultaat veroorzaakt zijn door een slecht contact en niet door een defect aan de stroomonderbreker.

Gebruik geen schurende methoden die geplateerde aansluitingen kunnen beschadigen of het contactoppervlak kunnen veranderen, tenzij de fabrikant van de apparatuur de procedure heeft goedgekeurd.

3. Open spanningsbedrading zonder sterke elektrische veldinterferentie

Een open spanningskabel produceert niet altijd een meetwaarde die buiten het bereik valt. Als er ter plaatse geen sterk extern elektrisch veld of capacitieve koppeling is, kan het zijn dat de versterker vrijwel geen differentiële modusinvoer ontvangt.

In deze situatie kan het instrument een waarde dichtbij nul weergeven.

Waarom dit misleidend is

Een onervaren operator kan een bijna-nulmeting interpreteren als bewijs dat:

1. De tester is mislukt

2. De versterker is beschadigd

3. De teststroom wordt niet gegenereerd

4. Het instrument moet worden gerepareerd of vervangen

De test kan dan onnodig worden stopgezet. Dit kan de uitval van apparatuur verlengen, onderhoud vertragen en de werkdruk voor het veldteam vergroten.

Hoe het probleem te identificeren

Een bijna nul of abnormale waarde moet worden onderzocht voordat de tester defect wordt verklaard.

Controleer het volgende:

1. Controleer de huidige uitgangsaansluiting.

2. Controleer of beide spanningskabels zijn aangesloten.

3. Inspecteer de spanningsklemmen en aansluitingen.

4. Controleer of het testcircuit compleet is.

5. Vergelijk de meting met een bekende referentie of een herhaalde verbinding.

6. Bekijk de zelftest- en alarmindicatoren van het instrument.

7. Bevestig dat de weergegeven waarde normaal verandert als het testcircuit correct is aangesloten.

Een weerstandsmeting die plotseling tot nul daalt, mag niet worden geaccepteerd zonder de bedrading te controleren. Het resultaat moet herhaalbaar zijn en consistent zijn met de staat van de apparatuur en historische gegevens.

Hoe u onjuiste oordelen kunt voorkomen

Wanneer er een abnormale lusweerstandswaarde verschijnt, moeten veldtechnici vermijden onmiddellijk de stroomonderbreker of het instrument de schuld te geven. Een systematische inspectie is betrouwbaarder.

Gebruik de volgende volgorde:

1. Stop de test en bevestig dat de apparatuur zich in een veilige, spanningsloze toestand bevindt.

2. Inspecteer de stroom- en spanningsbedrading afzonderlijk.

3. Controleer de positie van de klem en de netheid van de aansluiting.

4. Zoek naar stroomvoerende geleiders in de buurt en mogelijke elektromagnetische interferentie.

5. Sluit de kabels opnieuw aan en herhaal de meting.

6. Vergelijk het resultaat met andere fasen en eerdere records.

7. Controleer de tester met behulp van een geschikte referentie- of verificatiemethode.

8. Bepaal vervolgens pas of de apparatuur of de tester verder onderhoud nodig heeft.

9. De weergegeven weerstandswaarde moet altijd in overweging worden genomen in combinatie met de teststroom, verbindingskwaliteit, omgevingsomstandigheden, fasevergelijking en apparatuurgeschiedenis.

Belangrijke punten voor betrouwbare lusweerstandstesten

De belangrijkste factoren bij veldtesten zijn:

1. Houd de tester schoon, droog en op de juiste manier opgeborgen.

2. Gebruik een volledige vierdraadsverbinding.

3. Controleer de spanningskabels zorgvuldig voordat u teststroom toepast.

4. Zorg ervoor dat de klemmen contact maken met schone metalen oppervlakken.

5. Houd rekening met elektromagnetische interferentie van nabijgelegen spanningsrails.

6. Herhaal verdachte metingen na het corrigeren van de verbinding.

7. Diagnose nooit een storing van een stroomonderbreker op basis van één abnormale meting.

8. Volg de handleiding van de tester en de toepasselijke energie-industrienormen.

Veelgestelde vragen

Wat kan een lusweerstandstester meten?

Het kan de contactweerstand van stroomonderbrekers, de lusweerstand van de regelschakelaar, railverbindingen, kabelgeleiderweerstand en lascontactweerstand meten.

Waarom geeft de tester een oneindige weerstandswaarde aan?

Een oneindige of buiten het bereik gelegen waarde kan worden veroorzaakt door een open spanningskabel, een slecht klemcontact, een onvolledig testcircuit of een echt open circuit. De bedrading moet worden gecontroleerd voordat er een diagnose wordt gesteld aan de apparatuur.

Waarom wordt de waarde plotseling nul?

Er kan een bijna-nulwaarde optreden wanneer het spanningsbemonsteringscircuit open is en er weinig externe elektromagnetische interferentie is. Dit betekent niet noodzakelijkerwijs dat de tester defect is.

Kan een oxidefilm het testen van de contactweerstand beïnvloeden?

Ja. Oxide, olie en vuil kunnen ervoor zorgen dat de testklemmen geen betrouwbaar metaalcontact maken en kunnen extra weerstand in het meetcircuit introduceren.

Hoe moet een lusweerstandstester worden bewaard?

Bewaar het in een droge, geventileerde, stofvrije ruimte zonder bijtende gassen. Houd het voorpaneel naar boven gericht en gebruik indien nodig vochtbestendig materiaal onder het instrument.

Conclusie

De meeste abnormale lusweerstandsmetingen worden niet door één enkele factor veroorzaakt. Open spanningsbedrading, slecht klemcontact, vervuiling van de aansluitingen en elektromagnetische interferentie kunnen allemaal het testresultaat vertekenen.

De GDHL-200A/100A intelligente lusweerstandstester, onafhankelijk ontwikkeld en geproduceerd door Weshine Electric, levert stabiele, uiterst nauwkeurige metingen voor weerstandstests op locatie. Gesteund door het strikte kwaliteitscontrolesysteem van de fabriek, het gestandaardiseerde kalibratieproces en jarenlange ervaring met krachtveldtoepassingen, vermindert het instrument effectief testfouten veroorzaakt door prestatiefouten van de apparatuur. Nauwkeurige en geloofwaardige testresultaten zijn echter nog steeds afhankelijk van gestandaardiseerd gebruik in het veld, correcte bedrading en wetenschappelijk onderhoudsbeheer.
