Is uw overspanningsafleider defect vanwege intern vocht of oppervlaktevervuiling?

Een geleidelijke toename van de lekstroom betekent niet altijd:overspanningsafleiderhet einde van zijn levensduur heeft bereikt. In veel gevallen kan dezelfde abnormale waarde het gevolg zijn van twee totaal verschillende oorzaken: binnendringend vocht of oppervlakteverontreiniging. Hoewel beide omstandigheden de elektrische prestaties beïnvloeden, vereisen ze verschillende onderhoudsstrategieën. Het verkeerd identificeren van de hoofdoorzaak kan leiden tot onnodige vervanging van apparatuur of, erger nog, het achterlaten van een verslechterende afleider.

Tijdens veldinspecties zie ik vaak dat onderhoudsteams vertrouwen op een enkele lekstroommeting om de toestand van de afleider te beoordelen. Die aanpak vertelt zelden het hele verhaal. Omgevingsomstandigheden, vervuiling, vochtigheid en zelfs de netheid van de behuizing van de afleider kunnen de meting beïnvloeden. Zonder aanvullende tests is het moeilijk om te bepalen of het probleem zich in de afleider bevindt of alleen op het oppervlak ervan.

In deze handleiding wordt uitgelegd hoe u onderscheid kunt maken tussen intern vocht en oppervlaktevervuiling, welke diagnostische methoden de meest betrouwbare resultaten opleveren en waarom een ​​systematische testprocedure essentieel is voor nauwkeurig onderhoud van de overspanningsafleider.

Inzicht in de twee meest voorkomende faalwijzen

Intern binnendringen van vocht

Intern vocht is een van de ernstigste storingsoorzaken van ZnO-overspanningsafleiders. Vocht komt meestal binnen via beschadigde afdichtingen, gebarsten behuizingen, verouderde pakkingen of fabricagefouten waardoor waterdamp na verloop van tijd in de afleider kan binnendringen.

Zodra vocht de metaaloxidevaristorblokken (MOV) bereikt, beginnen de elektrische eigenschappen te veranderen. De lekstroom neemt geleidelijk toe, de isolatieweerstand neemt af en de thermische stabiliteit verslechtert. Als het probleem ongecontroleerd blijft bestaan, kan de afleider uiteindelijk te maken krijgen met een thermische overstroming of een catastrofale storing tijdens een bliksem- of schakelpiek.

In tegenstelling tot oppervlakteverontreiniging kan intern vocht niet worden verwijderd door middel van routinematige reiniging. De verslechtering vindt plaats binnen de afgedichte behuizing en vereist doorgaans reparatie of vervanging van de afleider.

Typische oorzaken zijn onder meer:

· Beschadigde afdichtringen

· Slechte afdichting tijdens productie

· Mechanische impact tijdens transport

· Verouderende polymeerafdichtingen

· Langdurige blootstelling aan vochtige omgevingen

· Waterindringing na schade aan de behuizing

Omdat deze defecten zich intern ontwikkelen, blijven ze vaak onzichtbaar tijdens routinematige visuele inspecties.

Oppervlakteverontreiniging

Oppervlakteverontreiniging beïnvloedt de afleider op een heel andere manier.

In plaats van het interne isolatiesysteem te veranderen, creëert verontreiniging een geleidende laag over het buitenoppervlak van de behuizing. Stof, industriële vervuiling, zoutafzettingen, cementdeeltjes en chemische resten absorberen vocht uit de lucht en verhogen de geleidbaarheid van het oppervlak.

Wanneer de luchtvochtigheid stijgt, begint de lekstroom door de vervuilde behuizing te stromen in plaats van door de interne isolatie.

In ernstige gevallen kan deze aandoening leiden tot:

· Oppervlaktelekstroomdrift

· Droge bandboogvorming

· Oppervlaktetracking

· Flashover van vervuiling

· Tijdelijke oververhitting

Gelukkig is dit soort problemen vaak omkeerbaar. Een goede reiniging herstelt de lekstroom meestal naar het normale niveau.

Voor nutsbedrijven die actief zijn in kustgebieden, mijnbouwfaciliteiten, cementfabrieken en de chemische industrie is oppervlakteverontreiniging vaak een routineonderhoudsprobleem in plaats van een teken dat de afleider defect is.

Waarom beide fouten er hetzelfde uitzien

Eén reden waarom deze twee storingsmodi vaak worden verward, is dat ze tijdens routinetests soortgelijke elektrische symptomen veroorzaken.

Beide aandoeningen kunnen het volgende veroorzaken:

· Verhoogde totale lekstroom

· Hogere weerstandsstroom

· Abnormale bedrijfstemperatuur

· Verminderde isolatieprestaties

Als ik alleen op een enkele lekstroommeting vertrouw, kan ik niet met zekerheid vaststellen welke fout aanwezig is.

Het verschil wordt pas duidelijker na het combineren van verschillende diagnostische technieken, waaronder visuele inspectie, reiniging, infraroodthermografie en historische trendanalyse.

Hoe intern vocht te onderscheiden van oppervlaktevervuiling

Voor een nauwkeurige diagnose is meer nodig dan alleen het verzamelen van elektrische gegevens. Ik volg een gestructureerde testreeks die geleidelijk mogelijke oorzaken elimineert totdat het kernprobleem duidelijk wordt.

Stap 1: Voer een grondige visuele inspectie uit

Elke diagnose begint met een zorgvuldig visueel onderzoek.

Ik inspecteer de afleider op:

· Gebarsten polymeerbehuizing

· Gebroken porselein

· Beschadigde eindfittingen

· Verslechtering van de afdichting

· Olie- of waterlekkage

· Zware stofophoping

· Zoutverontreiniging

· Vogelpoep

· Industriële vervuiling

Zichtbare schade aan de afdichting vergroot onmiddellijk mijn vermoeden van intern vocht, terwijl zware externe vervuiling er meestal op wijst dat oppervlaktelekkage verantwoordelijk kan zijn voor abnormale metingen.

Foto's die tijdens de inspectie zijn gemaakt, bieden ook waardevolle documentatie voor toekomstige onderhoudsvergelijkingen.

Stap 2: Vergelijk de lekstroom met historische gegevens

Historische gegevens bieden vaak meer nuttige informatie dan één enkel testresultaat.

Elkoverspanningsafleiderontwikkelt zijn eigen elektrische "vingerafdruk" tijdens fabriekstests. Routinematige onderhoudsmetingen kunnen vervolgens worden vergeleken met deze basislijn om geleidelijke prestatieveranderingen te identificeren.

Bijvoorbeeld:

· Stabiele lekstroom gedurende meerdere jaren duidt doorgaans op een gezonde interne isolatie.

· Een langzame maar voortdurende toename kan duiden op het binnendringen van vocht of veroudering.

· Een plotselinge toename tijdens perioden van zware vervuiling wijst vaak op oppervlakteverontreiniging.

Trendanalyse helpt tijdelijke milieueffecten te onderscheiden van permanente interne achteruitgang.

Stap 3: Reinig de afleider voordat u opnieuw test

Dit is een van de eenvoudigste maar meest effectieve diagnostische technieken.

Nadat ik de initiële lekstroom heb geregistreerd, maak ik de behuizing van de afleider grondig schoon volgens goedgekeurde onderhoudsprocedures. Zodra het oppervlak droog is, herhaal ik de meting onder vergelijkbare omgevingsomstandigheden.

De vergelijking tussen de twee metingen geeft vaak de duidelijkste indicatie van de foutlocatie.

Als de lekstroom na het reinigen aanzienlijk afneemt, was de oppervlakteverontreiniging waarschijnlijk verantwoordelijk.

Als de metingen vrijwel onveranderd blijven, begin ik met het onderzoeken van intern vocht of verslechtering van de isolatie.

Deze voor-en-na-vergelijking vormt een van de sterkste bewijsstukken in de praktische diagnostiek van afleiders.

Stap 4: Gebruik infraroodthermografie

Infraroodthermografie biedt een ander waardevol diagnostisch hulpmiddel.

Naarmate de interne verslechtering zich ontwikkelt, genereren beschadigde MOV-blokken vaak plaatselijke verwarming omdat de lekstroom in de afleider toeneemt.

Met behulp van een warmtebeeldcamera vergelijk ik de temperatuurverdeling met nabijgelegen afleiders die onder vergelijkbare omstandigheden werken.

Gelokaliseerde hotspots kunnen duiden op:

· Intern vocht

· Verouderde MOV-blokken

· Overmatige weerstandsstroom

· Interne defecten

Daarentegen produceert oppervlakteverontreiniging gewoonlijk meer uniforme temperatuurpatronen, tenzij zich al ernstige droge-bandboogvorming heeft ontwikkeld.

Thermische inspectie biedt ook het voordeel dat abnormale bedrijfsomstandigheden worden gedetecteerd zonder de afleider buiten gebruik te stellen.

Stap 5: Pas geavanceerde elektrische diagnostische tests toe

Wanneer routine-inspectie geen definitief antwoord oplevert, ga ik over op meer geavanceerde diagnostische methoden.

Veel voorkomende technieken zijn onder meer:

· Testen van gedeeltelijke ontlading (PD) om isolatiedefecten in de afleider op te sporen.

· U1mA referentiespanningsmeting om de elektrische kenmerken van de MOV-blokken te evalueren.

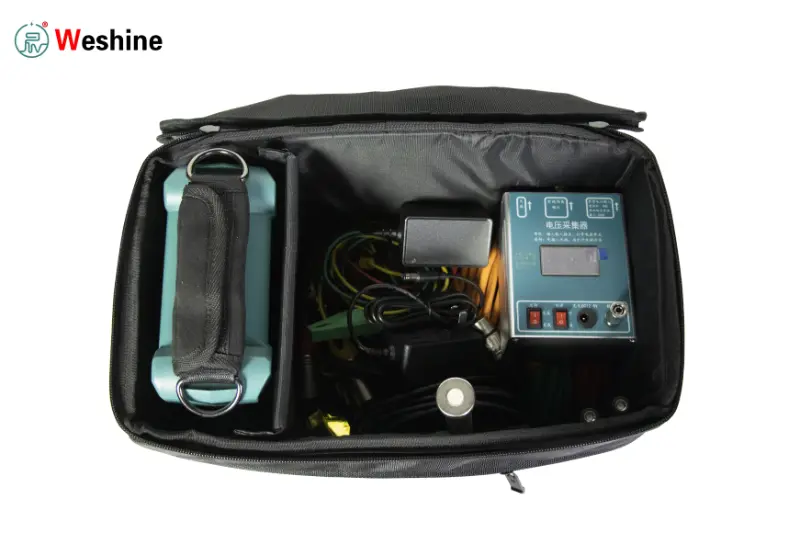

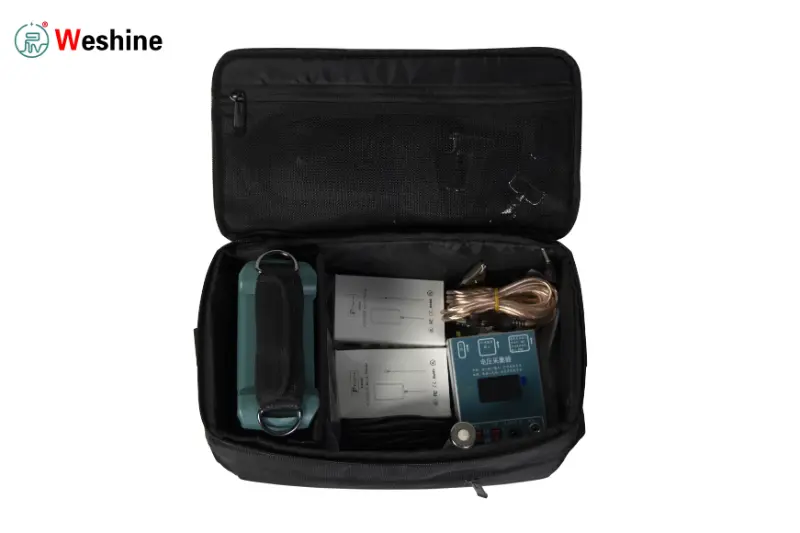

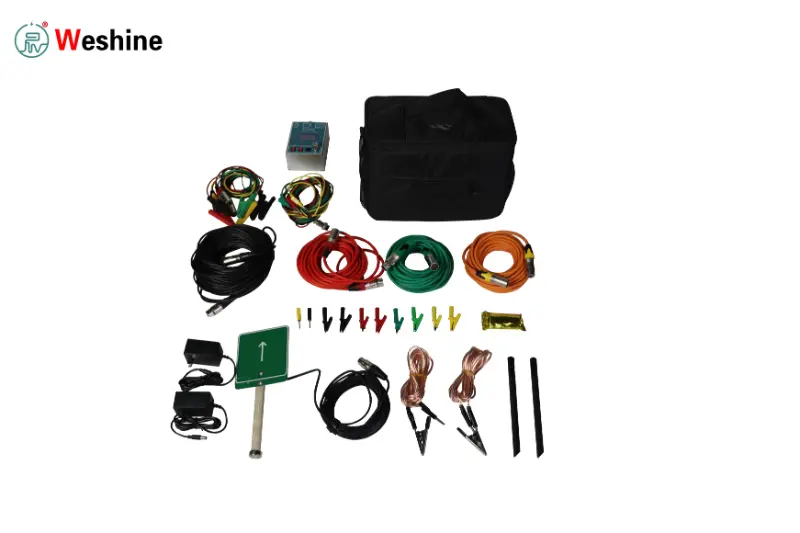

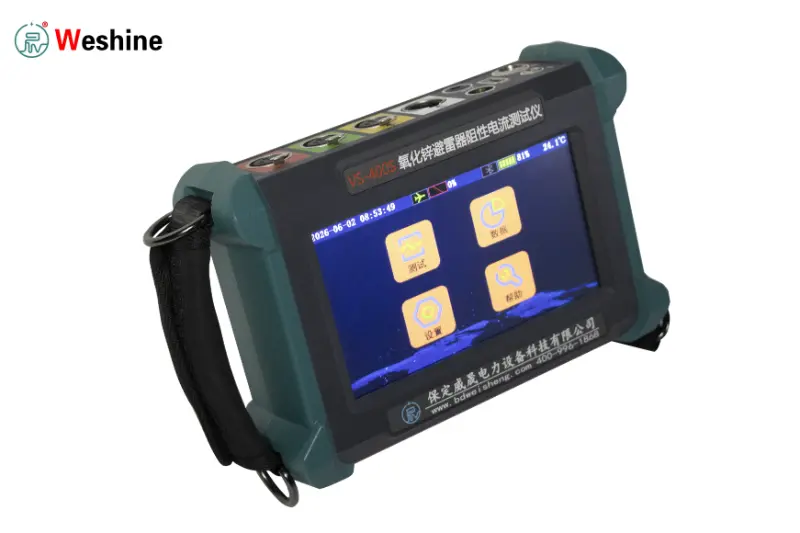

· Harmonische analyse van lekstroom om capacitieve en resistieve componenten nauwkeuriger te scheiden.

· Isolatieweerstandstesten, indien van toepassing, ter ondersteuning van de algemene diagnose.

Elke methode levert aanvullende informatie over de interne toestand van de afleider, waardoor onderhoudsmonteurs met veel meer vertrouwen onderscheid kunnen maken tussen tijdelijke milieueffecten en permanente verslechtering van de isolatie.

Hoe fabrikanten problemen met vocht en vervuiling verminderen

Het moderne ontwerp van overspanningsafleiders heeft de afgelopen twintig jaar aanzienlijke vooruitgang geboekt. Fabrikanten richten zich nu op het voorkomen van storingen voordat de apparatuur de fabriek verlaat, in plaats van uitsluitend te vertrouwen op onderhoud ter plaatse.

Verbeterde afdichtingssystemen

Het afdichtingssysteem is de eerste barrière tegen het binnendringen van vocht.

Een goed ontworpen afleider maakt gebruik van hoogwaardige afdichtringen, corrosiebestendige metalen fittingen en zorgvuldig gecontroleerde montageprocessen om te voorkomen dat waterdamp de behuizing binnendringt. Zelfs een klein defect rond een eindfitting kan ervoor zorgen dat vocht gedurende meerdere jaren langzaam binnendringt.

Voor toepassingen in tropische of kustgebieden raad ik aan afleiders te selecteren die speciaal zijn ontworpen voor omgevingen met een hoge luchtvochtigheid, in plaats van te vertrouwen op standaardproducten.

Siliconenpolymeer versus porseleinen behuizing

Het materiaal van de behuizing heeft een grote invloed op de prestaties op lange termijn in vervuilde omgevingen.

Behuizingen van siliconenpolymeer zijn voor veel nutsbedrijven de voorkeurskeuze geworden, omdat ze het volgende bieden:

· Uitstekende hydrofobe prestaties

· Lagere onderhoudsvereisten

· Betere weerstand tegen besmetting

· Verminderd gewicht

· Verbeterde slagvastheid

Het hydrofobe oppervlak zorgt ervoor dat water druppels vormt in plaats van een continue geleidende film te creëren, waardoor de lekstroom aan het oppervlak tijdens regen of mist wordt verminderd.

Porseleinen behuizingen blijven in sommige installaties gebruikelijk vanwege hun mechanische sterkte en lange servicegeschiedenis. In zwaar vervuilde omgevingen of kustomgevingen moeten ze over het algemeen echter vaker worden gereinigd, omdat verontreinigingen gemakkelijker aan het oppervlak hechten.

De beste keuze hangt af van de omgevingsomstandigheden, de onderhoudsstrategie en de projectvereisten.

Optimalisatie van de kruipafstand

Kruipafstand is een andere belangrijke ontwerpfactor.

Het vergroten van de afstand langs het behuizingsoppervlak maakt het moeilijker om lekstroom te ontwikkelen onder vervuilde omstandigheden.

Fabrikanten bieden vaak verschillende kruipafstanden aan voor:

· Lichtvervuiling

· Gemiddelde vervuiling

· Zware industriële vervuiling

· Kustomgevingen

· Woestijngebieden

Door een afleider met de juiste kruipafstand te selecteren, wordt het risico op overslag van vervuiling tijdens langdurig gebruik aanzienlijk verminderd.

Milieukwalificatietesten

Voordat ze in commerciële productie gaan, ondergaan hoogwaardige overspanningsafleiders milieukwalificatietests die jarenlange dienst onder zware bedrijfsomstandigheden simuleren.

Deze evaluaties kunnen het volgende omvatten:

· Vochtigheidscycli

· Zoutmisttesten

· UV-veroudering

· Temperatuurcycli

· Waterpenetratietests

· Mechanische trillingen

· Verificatie van thermische stabiliteit

Deze tests helpen verifiëren dat het afdichtingssysteem en de behuizingsmaterialen betrouwbare prestaties behouden gedurende de verwachte levensduur van het product.

Veldinspectie en preventief onderhoud

Zelfs de best ontworpen overspanningsafleider vereist routinematige inspectie.

Een preventief onderhoudsprogramma is veel effectiever dan wachten tot er een storing optreedt.

Stel een standaardinspectieroutine op

Tijdens elk onderhoudsbezoek volg ik een consistente inspectievolgorde:

1. Verifieer de apparatuuridentificatie.

2. Voer een volledige visuele inspectie uit.

3. Registreer de omgevingstemperatuur en vochtigheid.

4. Inspecteer de behuizing op vervuiling.

5. Meet de lekstroom.

6. Reinig de behuizing indien nodig.

7. Herhaal de elektrische meting.

8. Vergelijk de resultaten met eerdere inspectiegegevens.

Door elke keer dezelfde procedure te gebruiken, wordt de meetconsistentie verbeterd en wordt de langetermijntrendanalyse vereenvoudigd.

Pas het onderhoud aan de lokale omstandigheden aan

Omgevingsomstandigheden moeten de inspectiefrequentie bepalen.

Bijvoorbeeld:

· Kustonderstations moeten mogelijk meerdere keren per jaar worden schoongemaakt vanwege zoutafzettingen.

· Industriële faciliteiten hebben vaak te maken met zware stof- of chemische vervuiling.

· Vochtige tropische gebieden vereisen meer aandacht voor de toestand van zeehonden en het binnendringen van vocht.

· Woestijninstallaties accumuleren fijn zand dat de geleidbaarheid van het oppervlak kan verhogen in combinatie met vocht.

In plaats van een vast onderhoudsinterval te volgen, raad ik aan de inspectieschema's aan te passen aan de lokale omgevingsomstandigheden en historische prestatiegegevens.

Houd volledige onderhoudsgegevens bij

Goede onderhoudsgegevens zijn net zo waardevol als nauwkeurige metingen.

Bij elke inspectie moet het volgende worden gedocumenteerd:

· Inspectiedatum

· Weeromstandigheden

· Omgevingstemperatuur

· Relatieve vochtigheid

· Lekstroom

· Reiniging uitgevoerd

· Warmtebeeldresultaten

· Visuele observaties

· Corrigerende acties

Historische gegevens maken het veel gemakkelijker om geleidelijke achteruitgang te identificeren en garantiediscussies te ondersteunen als er een storing optreedt.

Veel voorkomende diagnostische fouten

Veel onjuiste onderhoudsbeslissingen zijn het gevolg van een onvolledige diagnose en niet van defecte testapparatuur.

Enkele van de meest voorkomende fouten zijn:

Te oordelen naar een enkele lekstroommeting

Lekstroom verandert met vochtigheid, vervuiling en bedrijfsomstandigheden.

Een enkele meting levert zelden voldoende bewijs op om interne achteruitgang te bevestigen

Reiniging overslaan vóór testen

Reinigen is een van de eenvoudigste diagnostische hulpmiddelen die beschikbaar zijn.

Zonder de metingen voor en na het reinigen te vergelijken, is het moeilijk om te bepalen of de abnormale stroom zijn oorsprong vindt in de afleider of alleen op het oppervlak ervan

Alleen afhankelijk van visuele inspectie

Een afleider kan volkomen normaal lijken, terwijl er ernstige vochtschade in de behuizing ontstaat.

Elektrische metingen moeten altijd vergezeld gaan van visuele inspecties.

Historische trends negeren

Trendanalyse brengt vaak problemen aan het licht die individuele metingen niet kunnen aantonen.

Een langzame toename van de lekstroom over meerdere jaren levert gewoonlijk sterker bewijs van verslechtering op dan één geïsoleerde meting.

De juiste afleider kiezen voor zware omgevingen

Apparatuurkeuze speelt een belangrijke rol bij de betrouwbaarheid op lange termijn.

Voor installaties die worden blootgesteld aan ernstige vervuiling, hoge luchtvochtigheid of kustomstandigheden, raad ik aan om meer te beoordelen dan de basis elektrische specificaties.

Belangrijke overwegingen zijn onder meer:

· Behuizingsmateriaal

· Kruipafstand

· Afdichtingstechnologie

· Vervuilingsklasse

· Milieukwalificatietests

· Kwaliteitscontrole van de fabrikant

· Beschikbaarheid van technische ondersteuning

Fabrikanten die op maat gemaakte ontwerpen aanbieden voor specifieke omgevingsomstandigheden leveren vaak betere prestaties op de lange termijn dan standaardproducten die buiten de beoogde toepassing worden gebruikt.

Nauwe samenwerking tussen fabrikanten, EPC-aannemers, nutsbedrijven en onderhoudsteams zorgt ook voor waardevolle feedback die toekomstige productontwerpen verbetert.

Veelgestelde vragen

1. Hoe kan ik snel intern vocht onderscheiden van oppervlakteverontreiniging?

De meest praktische methode is het vergelijken van de lekstroom voor en na het reinigen van de afleider.

Als de stroom na het reinigen aanzienlijk afneemt, is oppervlaktevervuiling de waarschijnlijke oorzaak. Als er weinig of geen verandering optreedt, wordt verder onderzoek naar intern vocht aanbevolen.

2. Hoe vaak moeten overspanningsafleiders worden gereinigd?

Er is geen universeel onderhoudsinterval.

De schoonmaakfrequentie is afhankelijk van de omgevingsomstandigheden, de vervuilingsgraad, de vochtigheid en de plaatselijke onderhoudspraktijken. Kust- en industriële locaties vereisen over het algemeen vaker inspecties dan schone binnenlandomgevingen.

3. Is visuele inspectie alleen voldoende?

Nee.

Visuele inspectie kan scheuren, vervuiling en duidelijke mechanische schade identificeren, maar kan niet veel interne isolatieproblemen detecteren.

Elektrisch testen blijft essentieel voor een betrouwbare beoordeling van de toestand.

4. Welk behuizingsmateriaal presteert beter in vervuilde omgevingen?

Behuizingen van siliconenpolymeer bieden over het algemeen een betere weerstand tegen verontreiniging vanwege hun hydrofobe oppervlakte-eigenschappen.

Bij een juiste productselectie moet echter altijd rekening worden gehouden met de mechanische vereisten, de werkomgeving, het onderhoudsvermogen en de toepasselijke industrienormen.

Conclusie

Een toename van de lekstroom betekent niet automatisch dat een overspanningsafleider defect is. Intern binnendringend vocht en oppervlakteverontreiniging veroorzaken vaak vergelijkbare elektrische symptomen, maar vereisen toch totaal verschillende onderhoudsstrategieën. Nauwkeurige diagnose is afhankelijk van de combinatie van visuele inspectie, lekstroommetingen, reinigen en opnieuw testen, infraroodthermografie en geavanceerde elektrische diagnostiek, in plaats van te vertrouwen op één enkel testresultaat.

Uit mijn ervaring zijn de betrouwbaarste onderhoudsprogramma’s gericht op trendanalyse in plaats van op geïsoleerde metingen. Het vergelijken van de huidige resultaten met fabrieksbasisgegevens en historische inspectiegegevens levert een veel duidelijker beeld op van de toestand van de afleider in de loop van de tijd. Wanneer deze aanpak wordt gecombineerd met de juiste productselectie, regelmatig preventief onderhoud en zorgvuldige omgevingsmonitoring, kunnen nutsbedrijven en industriële faciliteiten onverwachte storingen verminderen, de levensduur van de afleiders verlengen en de algehele betrouwbaarheid van hun energiesystemen verbeteren.
