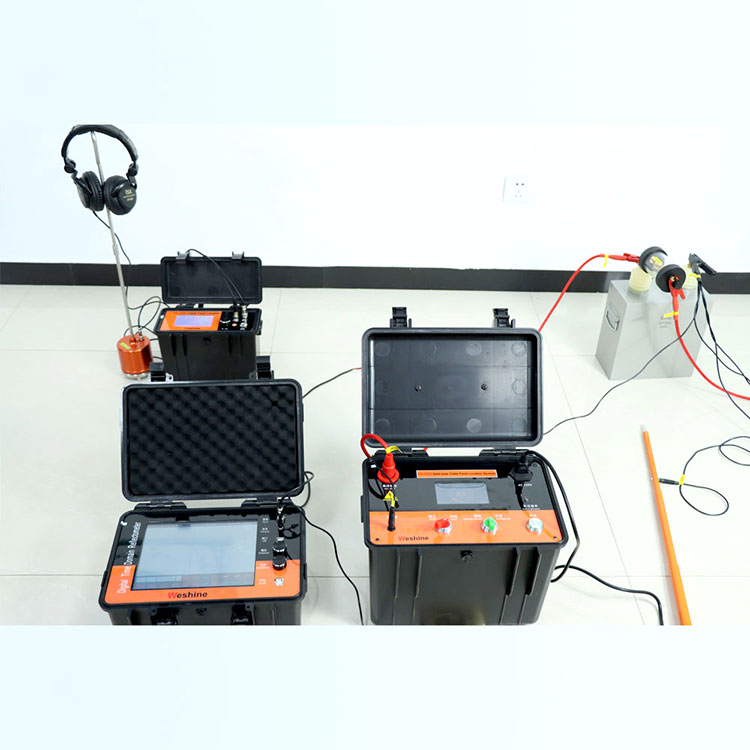

TDR-kabelfoutzoeker: hoe werkt het en waarom is het essentieel voor nauwkeurige kabeldiagnostiek

Bij het opsporen van fouten in ondergrondse of bekabelde kabels waren traditioneel destructieve methoden nodig, zoals het graven over de gehele lengte of het doorknippen van de kabel. Vandaag de dag, deTDR-kabelfoutzoekerverandert dit geheel.Weshinebiedt geavanceerdeTDR-kabelfoutzoekeroplossingen die foutlocaties op niet-destructieve wijze lokaliseren. De kerntechnologie is gebaseerd op tijddomeinreflectometrie, die een energiezuinige puls door de kabel stuurt en de tijd meet die nodig is om door de fout te reflecteren.

Het werkingsprincipe

A TDR-kabelfoutzoekerwerkt als radar voor kabels. Het lanceert een kortdurende laagspanningspuls in de kabel. Wanneer de puls een verandering in impedantie tegenkomt, zoals een open circuit, kortsluiting of het binnendringen van water, reflecteert een deel van de puls terug. Het apparaat meet de tijd tussen het verzenden en ontvangen van de puls. Met behulp van de bekende voortplantingssnelheid (Vp) voor dat kabeltype berekent het de afstand tot de fout met de formule: Afstand = (Snelheid × Tijd) / 2.

Waarom er geen schade optreedt

In tegenstelling tot veelbelovende testers die de nadruk leggen op isolatie, is deTDR-kabelfoutzoekergebruikt energieniveaus ver onder de weerstandsspanning van de kabel. Er is geen hoge stroominjectie nodig of het breken van de kabelmantel. Vanuit het perspectief van de kabel is de meting passief; er wordt slechts een kort signaal met laag vermogen toegepast.Weshineengineering zorgt ervoor dat zelfs gevoelige data- of communicatiekabels tijdens het testen ongedeerd blijven.

Veelgestelde vragen over TDR-kabelfoutzoeker Veelgestelde vragen

Vraag 1: Kan een TDR Cable Fault Locator fouten opsporen aan onder spanning staande kabels?

Antwoord:Ja, veel modernTDR-kabelfoutzoekereenheden, inclusief die vanWeshine, zijn voorzien van ingebouwde filters die voedingssignalen van 50/60 Hz blokkeren. Dit maakt testen mogelijk op laagspanningskabels tot 400V AC of DC zonder het apparaat of de kabel te beschadigen. Voor de veiligheid en nauwkeurigheid op hoogspanningslijnen moet de kabel echter spanningsloos worden gemaakt.

Vraag 2: Welke soorten kabelfouten kan een TDR Cable Fault Locator identificeren zonder de kabel door te snijden?

Antwoord: A TDR-kabelfoutzoekerkan open circuits, kortsluitingen, splitsingen, binnendringend water of vocht, verbrijzelde delen en gecorrodeerde verbindingen identificeren. De reflectiegolfvorm vertoont een neerwaartse afbuiging voor een korte breuk en een opwaartse afbuiging voor een open breuk. Het kan geen weerstandsfouten met een zeer hoge weerstand (meer dan een paar honderd ohm) meten zonder extra accessoires zoals een hoogspanningsboogreflectiefilter, maar standaard fouten met lage weerstand zijn gemakkelijk te lokaliseren.

Vraag 3: Hoe nauwkeurig is een TDR Cable Fault Locator voor lange kabels van meer dan 1 km?

Antwoord:De nauwkeurigheid hangt af van de instelling van de voortplantingssnelheid (Vp) en de tijdbasisprecisie van het apparaat. Hoogwaardige eenheden zoalsWeshine TDR-kabelfoutzoekerbereik ±1% van het bereik of ±0,5 meter, afhankelijk van welke van de twee het grootst is. Voor een kabel van 2 km betekent dit een fout binnen 20 meter. De nauwkeurigheid verbetert met de juiste Vp-kalibratie met behulp van een bekende kabellengte. Omgevingsfactoren zoals temperatuur en kabelveroudering kunnen Vp enigszins beïnvloeden, daarom wordt herkalibratie aanbevolen voor kritische metingen.

Praktisch toepassingsvoorbeeld

Om een ​​foutafstand te meten, verbindt een operator deTDR-kabelfoutzoekerop een enkele geleider en afscherming of aarde. Het apparaat verzendt automatisch pulsen en geeft de gereflecteerde golfvorm weer. De afstand tot de fout wordt direct op het scherm afgelezen.Weshinemodellen omvatten automatische kalibratie met één knop en herkenning van fouttypes, waardoor gebruikersfouten en testtijd worden verminderd.
