100 kV gedeeltelijk ontladingsvrij AC Hipot-testsysteem

Het 100 kV gedeeltelijk ontladingsvrije AC Hipot-testsysteem is een professionele hoogspanningstestoplossing ontwikkeld voor AC-weerstandsspanningstests en detectie van gedeeltelijke ontlading van transformatoren, schakelapparatuur, isolatoren, kabels, bussen, GIS-apparatuur en andere elektrische apparaten.

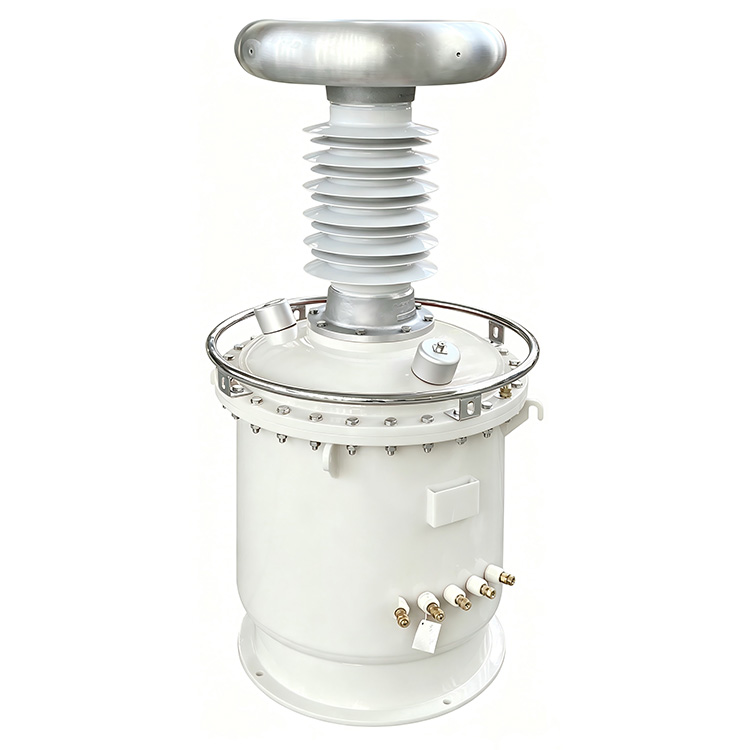

Het systeem maakt gebruik van een SF6-gasgeïsoleerde testtransformator in plaats van een traditionele, in olie ondergedompelde structuur, waardoor het risico op olieverontreiniging wordt geëlimineerd en het gewicht van de apparatuur aanzienlijk met 20% tot 60% wordt verminderd. Deze transformator beschikt over superieure isolatie en ultralage gedeeltelijke ontlading, waardoor een PD-niveau ≤3pC wordt bereikt. Het volledige systeem zorgt ervoor dat de totale gedeeltelijke ontlading niet hoger is dan 5pC wanneer het op nominale spanning draait.

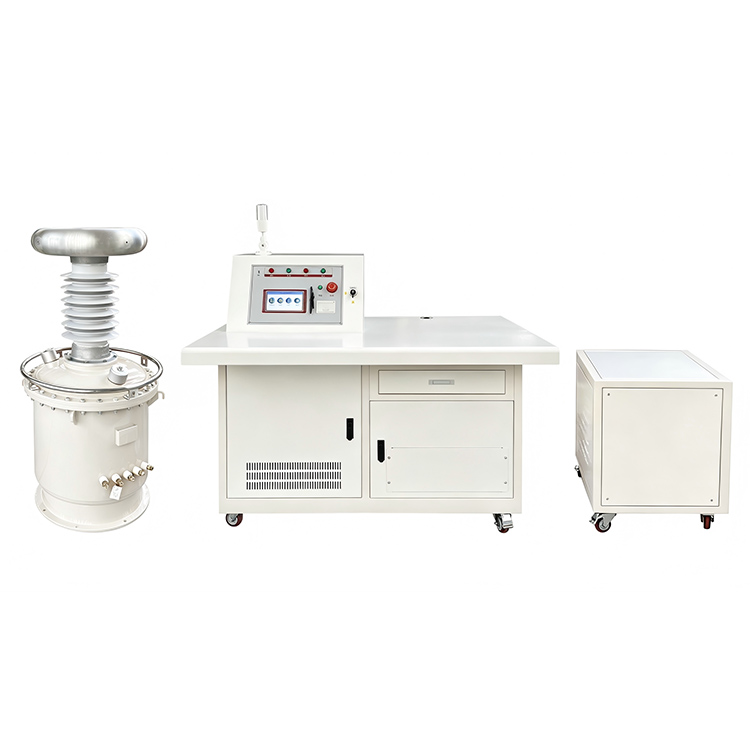

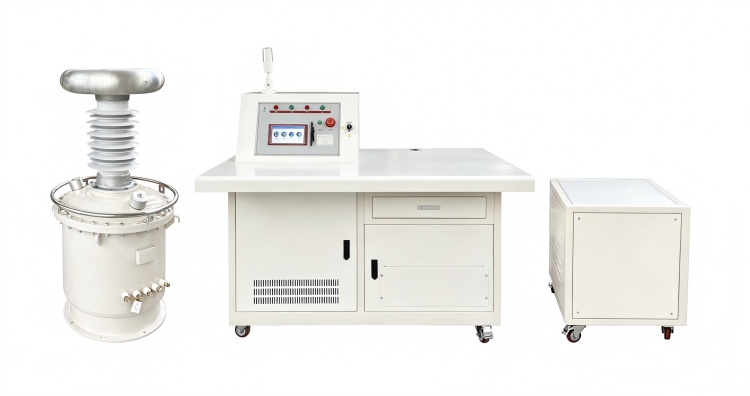

Dit compleet geïntegreerde testsysteem is samengesteld met een hoogspanningstesttransformator, koppelcondensator, hoogspanningsstroombegrenzingsreactor, laagspanningscompensatiereactor, scheidingstransformator, automatische bedieningsconsole en compensatiekast. De ingebouwde laagspanningscompensatiestructuur kan het ingangsstroomverbruik effectief met maximaal 60% verlagen, waardoor de energie-efficiëntie wordt verhoogd en de dagelijkse bedrijfskosten worden verlaagd.

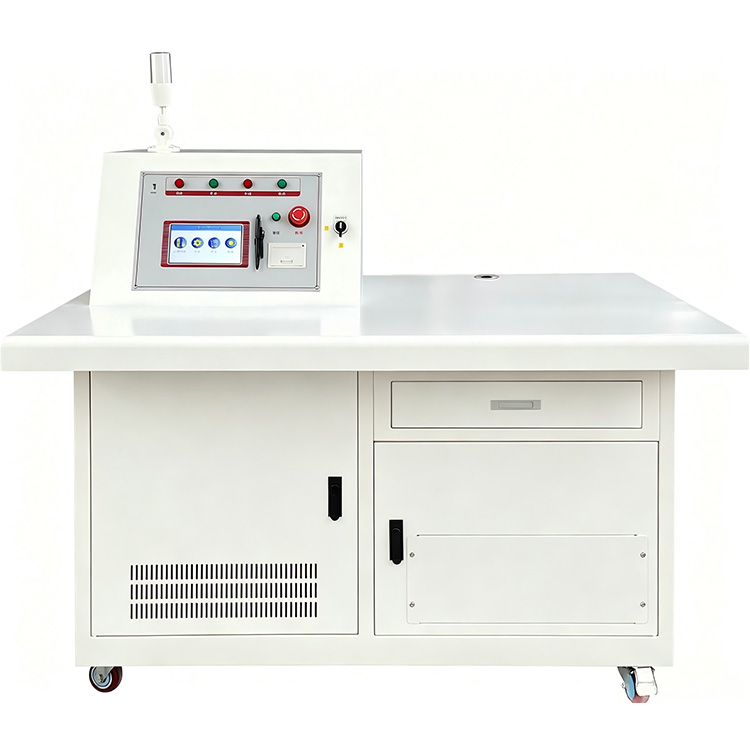

Het systeem is uitgerust met een 7-inch kleurentouchscreenbedieningsconsole en ondersteunt zowel automatische als handmatige testmodi. Gebruikers kunnen onafhankelijk maximaal vijf spanningstrappen en spanningstoenamesnelheden configureren en testduur weerstaan. Automatische testfuncties omvatten spanningstoename, compensatieschakeling, timing, spanningsreductie, gegevensopslag en het afdrukken van rapporten, waardoor de testefficiëntie en herhaalbaarheid aanzienlijk worden verbeterd.

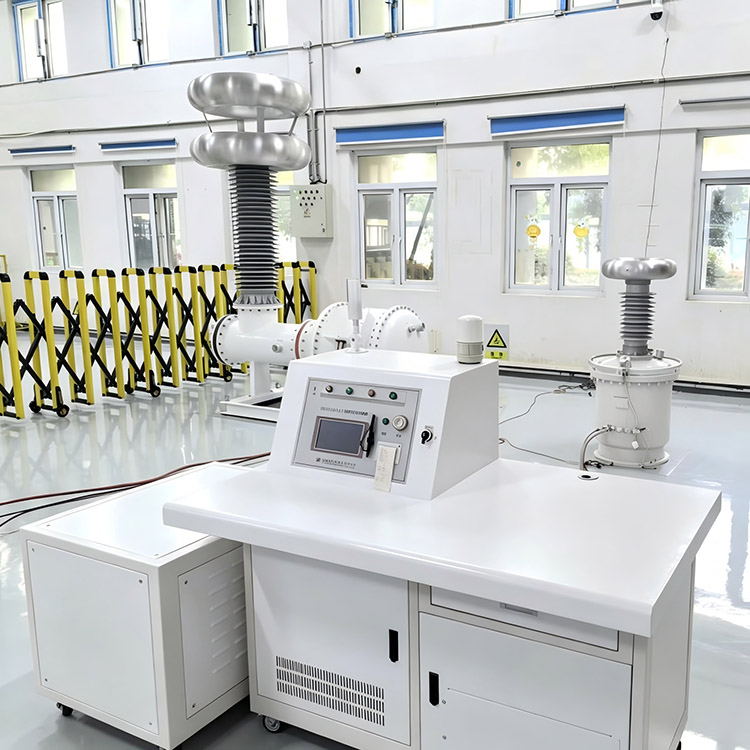

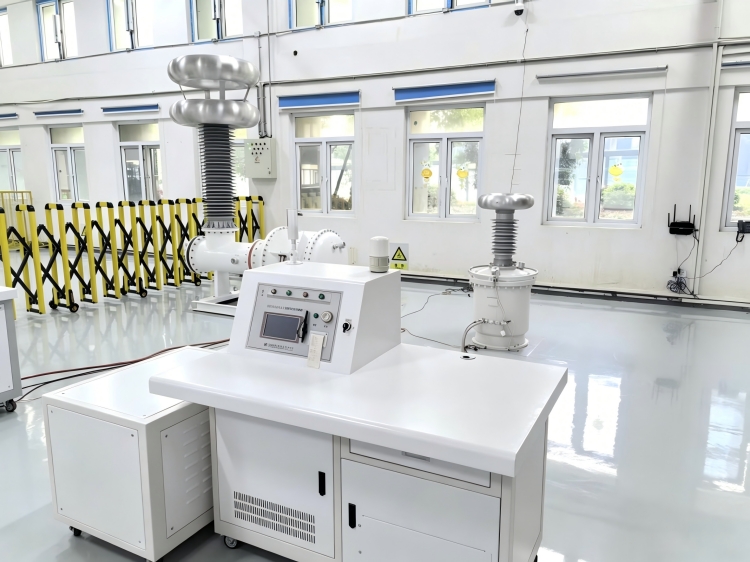

Het systeem is ontworpen voor hoogspanningslaboratoria en veldtesttoepassingen en biedt een stabiele sinusoïdale uitvoer met een golfvormvervorming van minder dan 5%, een laag bedrijfsgeluid en betrouwbare bescherming tegen overspanning en overstroom. Dankzij het schaalbare ontwerp kunnen vergelijkbare systemen binnen de productserie spanningswaarden tot 1200 kV bereiken voor testtoepassingen met ultrahoge spanning.

Productgids

Hoe het systeem werkt

Het 100 kV gedeeltelijk ontladingsvrije AC Hipot-testsysteem genereert een stabiele hoogspanningsfrequentie-uitvoer via de SF6 geïsoleerde testtransformator. Tijdens het testen monitoren de koppelcondensator en het meetcircuit continu de gedeeltelijke ontladingsactiviteit, terwijl het automatische besturingssysteem de processen voor het opvoeren, vasthouden en verlagen van de spanning beheert.

De laagspanningscompensatiereactor zorgt ervoor dat de vereiste ingangsstroom wordt verlaagd, wat een betere energie-efficiëntie oplevert en de belasting van de aangesloten stroomvoorziening verlicht. Het hele systeem is in staat om tegelijkertijd weerstandsspanningstests en gedeeltelijke ontladingsmetingen uit te voeren, zodat gebruikers een grondige evaluatie kunnen uitvoeren van de isolatieprestaties van allerlei soorten hoogspanningsapparatuur.

Functies

1. SF6 gasgeïsoleerd transformatorontwerp zonder olieverontreiniging

2. Algeheel niveau van gedeeltelijke ontlading ≤5pC

3. Gedeeltelijk ontladingsniveau van de transformator ≤3pC

4. Nominale uitgangsspanning tot 100 kV

5. De reactieve vermogenscompensatie vermindert de bronstroom met maximaal 60%

6. Automatische en handmatige testmodi

7. Vijftraps programmeerbare spannings- en timinginstellingen

8. Instelbare spanningssnelheid van 0,5 kV/s tot 2,5 kV/s

9. Automatische compensatieschakeling en spanningsregeling

10, Historische gegevensopslag en afdrukfuncties

11. Zeer nauwkeurige spanningsmeting

12, Stabiele sinusuitgang met vervorming ≤5%

13, geluidsarme werking ≤65dB

14. Uitgebreide bescherming tegen overspanning en overstroom

15. Geschikt voor gedeeltelijke ontlading en AC-bestendig spanningstests

Toepassingsgebieden

1. Energiebedrijven

Gebruikt voor routinematige isolatietests en evaluatie van gedeeltelijke ontlading van transformatoren, schakelapparatuur, GIS-apparatuur, kabels en onderstationapparatuur.

2. Hoogspanningslaboratoria

Geschikt voor typetesten, fabrieksacceptatietesten en onderzoeksprojecten die ultralage gedeeltelijke ontladingsprestaties vereisen.

3. Transformatorfabrikanten

Gebruikt voor kwaliteitscontrole, isolatieverificatie en definitieve fabriekstests van stroom- en distributietransformatoren.

4, Universiteiten en onderzoeksinstituten

Ondersteunt hoogspanningstechnisch onderwijs, isolatieonderzoek en geavanceerde elektrische testprojecten.

5. Industriële en mijnbouwondernemingen

Biedt preventieve onderhoudstests en beoordeling van de isolatieconditie voor kritieke elektrische apparatuur.

Typische testitems

1. Transformator AC is bestand tegen spanningstests

2. GIS-tests voor gedeeltelijke ontlading

3. Testen van hoogspanningsschakelaars

4. Isolatietesten van voedingskabels

5. Isolatie- en bustesten

6. Fabrieksacceptatietesten voor elektrische apparatuur

7. Hoogspanningslaboratoriumonderzoek

8, Preventieve onderhoudsprogramma's

Weshine-voordelen

Weshine Electric richt zich op de ontwikkeling en productie van hoogspanningstestapparatuur en meetsystemen voor gedeeltelijke ontlading. Onze AC-spanningstestunits met SF6-gasisolatie beschikken over een extreem lage gedeeltelijke ontlading, slimme automatische werking, energiebesparende compensatietechnologie en betrouwbare veiligheidsbeschermingsmodules. Alle oplossingen van Weshine zijn gebouwd om rigoureuze testtaken uit te voeren, zowel in laboratoria als op de werkvloer, en helpen klanten bij het uitvoeren van nauwkeurige isolatieprestatiecontroles, het voldoen aan relevante industrienormen en het handhaven van een stabiele werking op lange termijn van hun hoogspanningsapparatuur.

Ons 100 kV gedeeltelijk ontladingsvrije AC Hipot-testsysteem kan volledig voldoen aan al uw hoogspanningsisolatietests en bewaking van gedeeltelijke ontladingen. Neem gerust contact op met ons team voor oplossingen op maat, gedetailleerde technische gegevens en concurrerende offertes.
