Gedeeltelijk ontladingsvrij AC-bestendig spanningstestsysteem

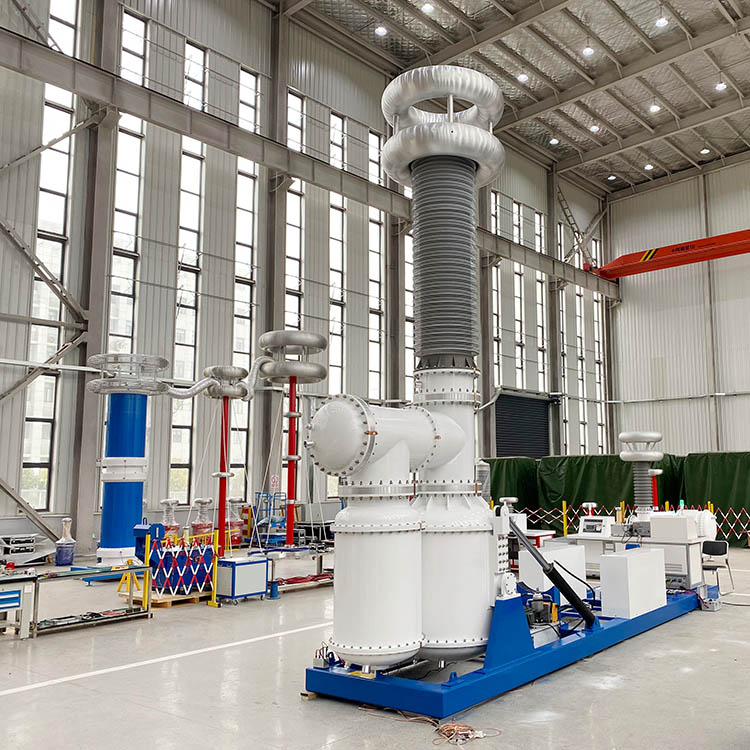

Door gebruik te maken van geavanceerde SF6-gasgeïsoleerde transformatortechnologie, biedt het gedeeltelijk ontladingsvrije AC-weerstandsspanningstestsysteem een ​​stabiele 250 kV-uitvoer met een algemeen gedeeltelijk ontladingsniveau van ≤5pC. Met intelligente automatische besturing, blindvermogencompensatie, geluidsarme werking en uitgebreide beveiligingsfuncties is het ideaal voor energiebedrijven, industriële ondernemingen, universiteiten, onderzoeksinstituten en hoogspanningslaboratoria.

Omdat de energiesector de normen voor isolatie-inspectie en micro-deelontladingsdetectie blijft verhogen, is deze testunit ontwikkeld om aan dergelijke markteisen te voldoen. In tegenstelling tot conventionele met olie gevulde testtransformatoren elimineert SF6-isolatie het risico op olielekkage en vervuiling, terwijl het totale gewicht van de apparatuur met 20% tot 60% wordt verminderd voor eenvoudiger transport en plaatsing.

Al deze betrouwbare prestaties worden ondersteund door professionele productiekracht. Weshine® is een moderne hightech fabriek die gespecialiseerd is in onderzoek en ontwikkeling, productie, verkoop en service van automatiseringsapparatuur en testinstrumenten voor energiesystemen. De producten worden wereldwijd verkocht en hebben van veel klanten positieve feedback gekregen.

Prestatie

Het gedeeltelijk ontladingsvrije AC-bestendig-spanningstestsysteem maakt gebruik van SF6-gasgeïsoleerde transformatoren om een ​​stabiele 250 kV-uitvoer te behouden, waardoor de gedeeltelijke ontlading van de hele set wordt beperkt tot ≤5pC. Intelligente automatische regeling, blindvermogencompensatie, laag geluidsniveau en meerlaagse veiligheidsbescherming maken het een praktische keuze voor energiefabrieken, industriële klanten, universiteiten en onderzoekslaboratoria.

De gedeeltelijke ontladingsindex van de hele machine bedraagt ​​≤5pC, en de ingebouwde SF6-transformator genereert slechts ≤3pC gedeeltelijke ontlading onder de nominale spanning. Deze uitstekende isolatieprestaties maken hem ideaal voor gedeeltelijke ontladingsinspectie, fabrieksacceptatiecontroles, isolatieverificatie en diverse hoogspanningsonderzoekstaken.

Structuur

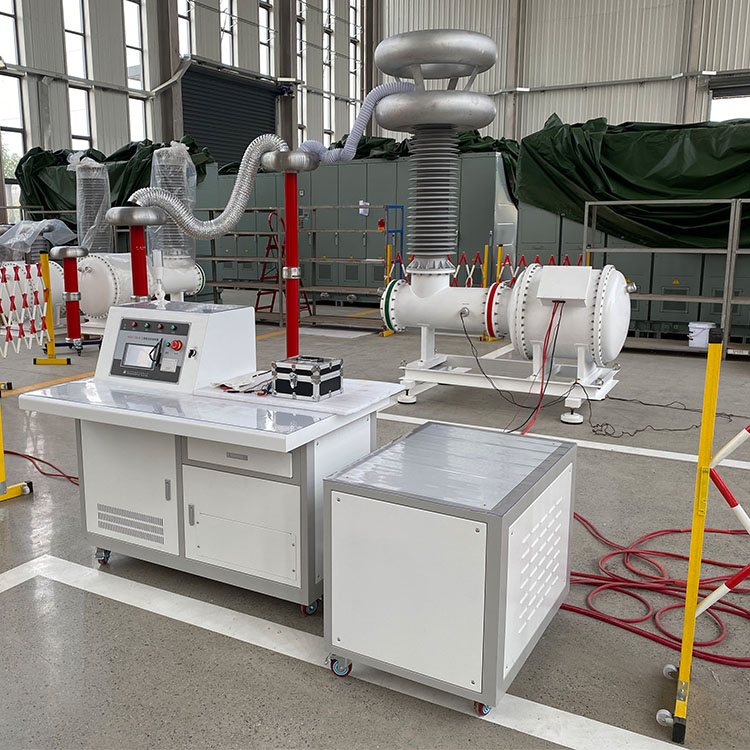

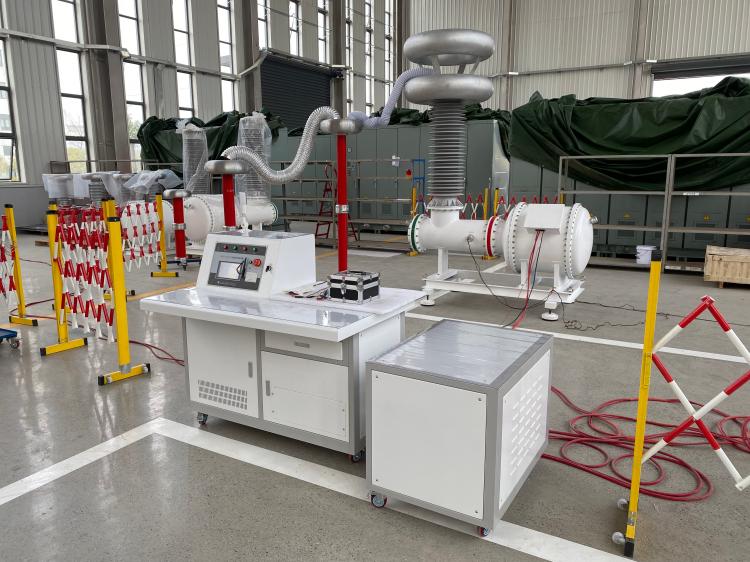

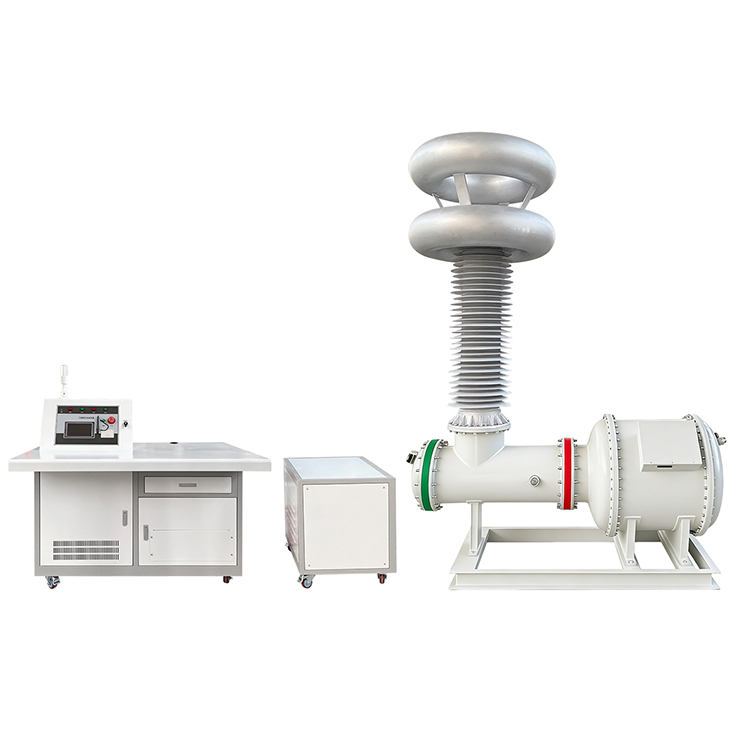

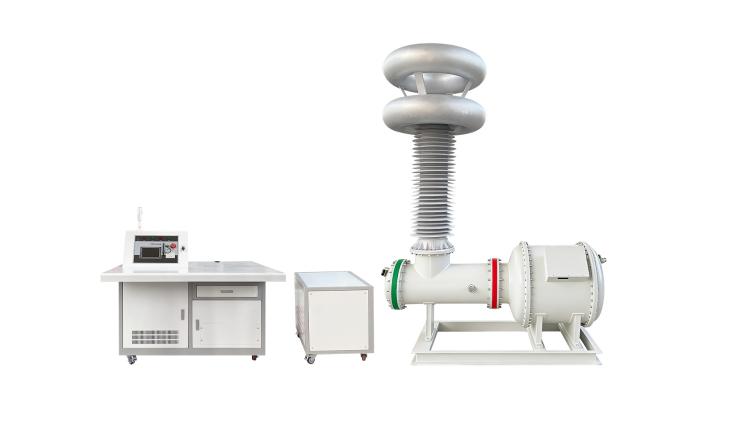

Het complete pakket omvat een SF6 geïsoleerde testtransformator, koppelcondensator, hoogspanningsstroombegrenzingsreactor, laagspanningscompensatiereactor, scheidingstransformator en volautomatische schakelkast. De technologie voor laagspanningscompensatie vermindert het ingangsstroomverbruik met wel 60%, wat de testefficiëntie aanzienlijk verhoogt en de stroomvoorzieningsvereisten verlaagt.

Controle

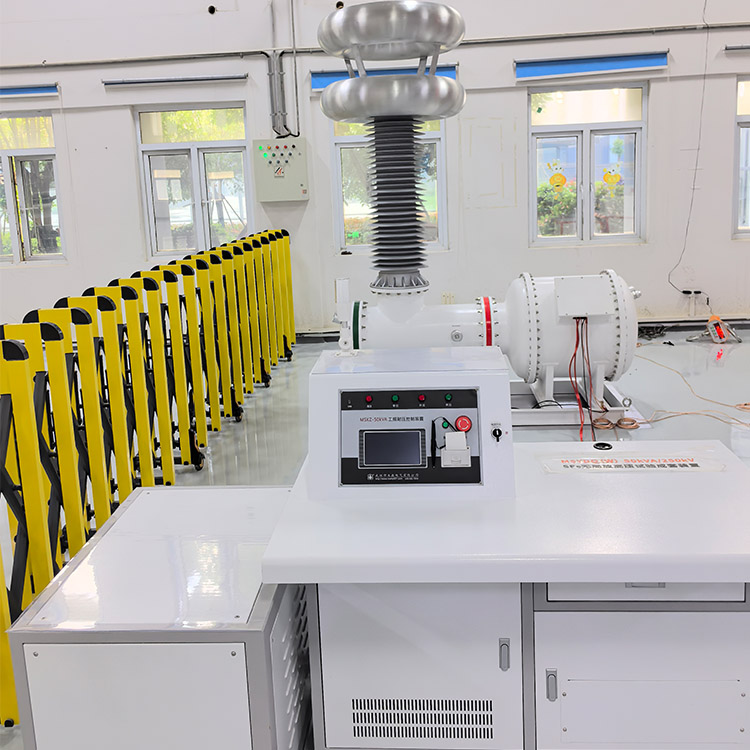

Het gedeeltelijk ontladingsvrije AC-weerstandsspanningstestsysteem is uitgerust met een 7-inch kleurenaanraakschermbedieningseenheid die zowel automatische als handmatige bedieningsmodi ondersteunt. Operators kunnen vijf afzonderlijke spanningssegmenten instellen, de boostsnelheid aanpassen en de tijd vrij vasthouden. Automatische functies omvatten spanningsverhoging, compensatieschakeling, timing, drukontlasting na het testen, gegevensopslag, opzoeken van records en afdrukken van testrapporten.

Veiligheid

Om een ​​stabiele en veilige werking te garanderen, voert de apparatuur een vloeiende sinusgolfspanning uit met een golfvormvervorming van minder dan 5% en een loopgeluid van minder dan 65 dB. Overspannings- en overstroombeveiligingsmechanismen zijn volledig uitgerust. Het modulaire raamwerk ondersteunt latere upgrades en is uitbreidbaar voor testen op ultrahoge spanning tot 1200 kV.

Functies

1. SF6 gasgeïsoleerde transformatortechnologie

2. Olievrij ontwerp zonder milieuvervuiling

3、Volledig systeem gedeeltelijk ontladingsniveau ≤5pC

4. Gedeeltelijk ontladingsniveau van de transformator ≤3pC

5. Nominale uitgangsspanning tot 250 kV

6, nominaal vermogen 50 kVA

7. Reactief vermogen compensatie vermindert de ingangsstroom tot 60%

8. Automatische en handmatige testmodi

9. Vijftraps programmeerbare spannings- en timinginstellingen

10. Instelbare spanningssnelheid

11. Intelligente spanningsregeling en compensatieschakeling

12. Historische gegevensopslag en afdrukken van rapporten

13, Stabiele sinusuitgang met vervorming ≤5%

14、Laag bedrijfsgeluid ≤65dB

15. Hoogspannings-overspanningsbeveiliging

16. Overstroombeveiliging tegen staartstroom

17. Geschikt voor gedeeltelijke ontlading en AC-bestendig spanningstests

Toepassingen

1. Transformator AC is bestand tegen spanningstests

2. GIS-tests voor gedeeltelijke ontlading

3. Isolatietesten van schakelapparatuur

4. Testen van hoogspanningskabels

5. Bustesten

6. Isolatietesten

7. Fabrieksacceptatietests (FAT)

8. Hoogspanningslaboratoriumtests

9. Type testen van elektrische apparatuur

10, Preventieve onderhoudsprogramma's

Weshine-voordelen

Weshine Electric is een professionele fabrikant van hoogspanningstestapparatuur en deelontladingsmeetsystemen. Onze gedeeltelijk ontladingsvrije AC-weerstandstestsystemen uit de VS-W-serie combineren geavanceerde SF6-isolatietechnologie, ultralage gedeeltelijke ontladingsprestaties, intelligente automatisering en betrouwbare veiligheidsbescherming. De oplossingen van Weshine zijn ontworpen voor veeleisende laboratorium- en veldtoepassingen en helpen klanten de testnauwkeurigheid te verbeteren, naleving van de regelgeving te garanderen en de betrouwbaarheid van apparatuur op de lange termijn te verbeteren.
