PD-vrij AC-bestendig spanningstestsysteem

Dit PD-vrije AC-spanningstestsysteem voldoet aan strikte isolatie-inspectie en testnormen voor gedeeltelijke ontlading voor alle soorten moderne hoogspanningsapparatuur. Uitgerust met hoogwaardige SF6-gasgeïsoleerde transformatoren, elimineert het de vervuilingsrisico's van traditionele oliegevulde testtransformatoren, terwijl de stabiele isolatie en een lange levensduur behouden blijven. Veel elektrische fabrikanten sturen aankoopaanvragen om deze complete testopstelling te verkrijgen voor de kwaliteitscontrole van massaproductie.

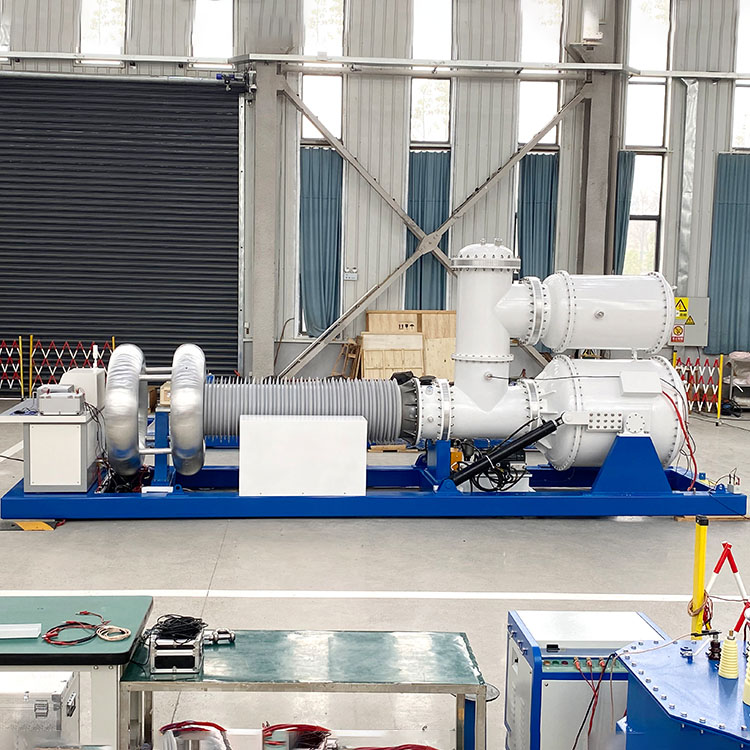

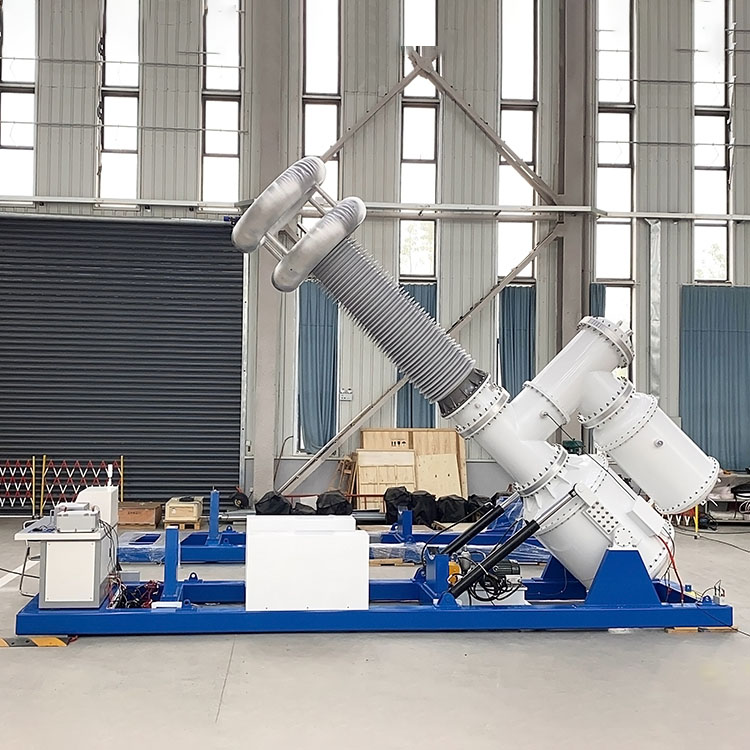

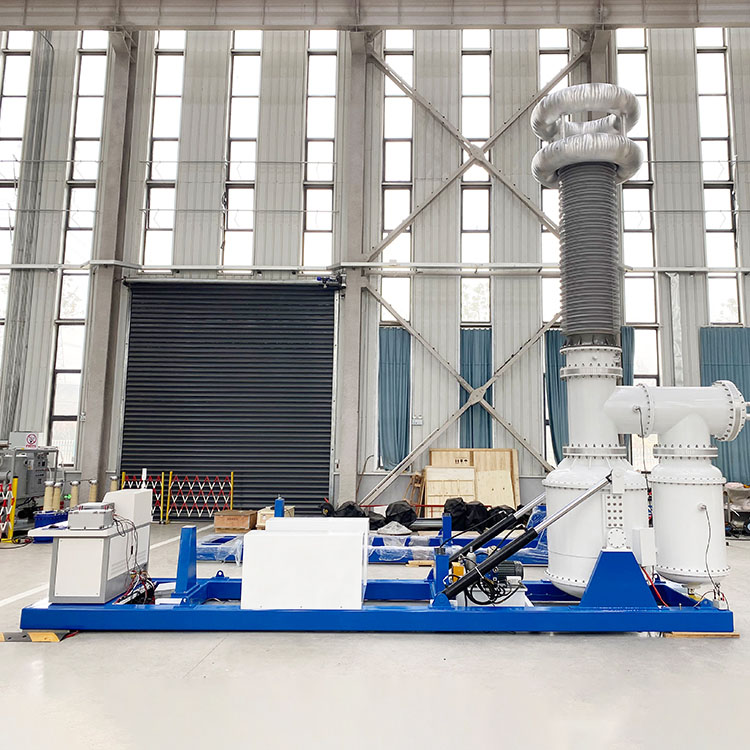

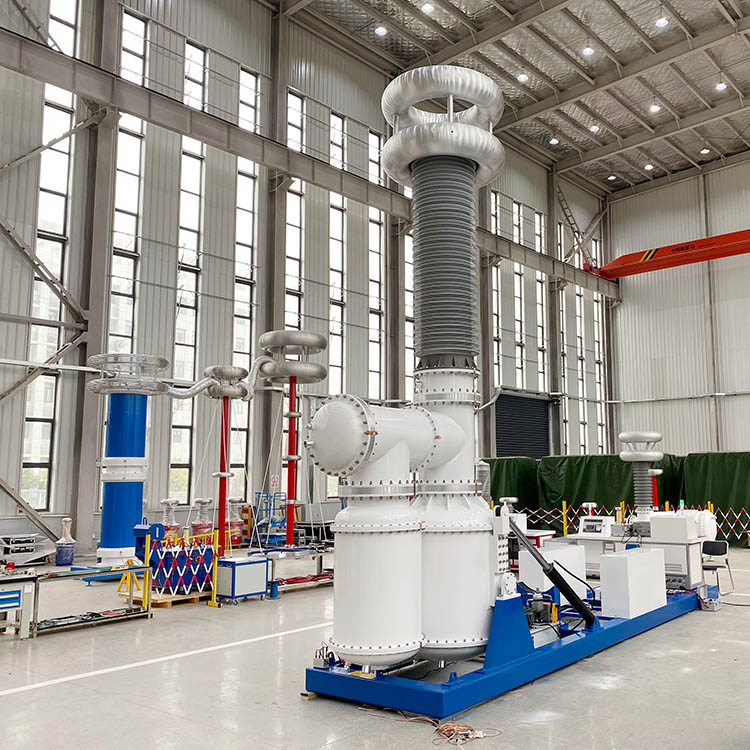

Het PD-vrije AC weerstaan-spanningstestsysteem is gebouwd rond SF6-geïsoleerde kerncomponenten en levert een stabiele spanning van 250 kV en beperkt gedeeltelijke ontlading binnen 5 pC. Het beschikt over automatische intelligente besturing, meertraps reactieve vermogenscompensatie, geluidsarme werking en volledige veiligheidsvergrendelingen, waardoor voortdurend grote bestellingen worden aangetrokken van energiebedrijven, industriële fabrieken, universiteiten en professionele hoogspanningslaboratoria.

Geïntegreerd compleet testplatform

Het ondersteunt testen op transformatoren, GIS-schakelapparatuur, stroomkabels, doorvoeren, isolatoren en reactoren. De hele eenheid combineert hoogspanningstransformator, koppelcondensator, spanningsdeler, stroombegrenzende reactor en intelligente bedieningsconsole in een alles-in-één station, waardoor inkoopteams kunnen besparen op de aanschafkosten van afzonderlijke apparatuur.

Bij gebruik onder de nominale spanning houdt dit PD-vrije AC-spanningstestsysteem de gedeeltelijke ontlading ≤5pC, waardoor het volledig voldoet aan de fabrieksacceptatietests, typecertificering, routinematige isolatiecontroles en laboratoriumonderzoek waarvoor ultra-lage PD-niveaus vereist zijn. De golfvormvervorming wordt beperkt tot minder dan 2%, waardoor stabiele, reproduceerbare testgegevens worden gegenereerd die voldoen aan internationale industrienormen.

Efficiënte reactieve vermogenscompensatie

De ingebouwde laagspanningscompensatiereactor verlaagt het totale energieverbruik en verhoogt de bedrijfsefficiëntie. De fijnafstelling van reactief vermogen op meerdere niveaus zorgt voor een stabiele spanningsoutput onder zware, complexe testbelastingen, een belangrijk hoogtepunt dat coöperatieve kopers op lange termijn ertoe aanzet om herhaalde bulkbestellingen in te dienen.

Betrouwbare intelligente bediening en meerlaagse veiligheidsbescherming

De bedieningsconsole zorgt voor een soepele spanningsregeling en realtime gegevensbewaking, waardoor technici spanningstests efficiënt en in alle veiligheid kunnen doorstaan. Multi-beschermingsontwerpen, waaronder overspanningsafschakeling, stroombegrenzing en ontladingspreventie, verminderen de gevaren tijdens hoogspanningsexperimenten aanzienlijk.

Met de optionele 500 kV hoge uitgangsspecificatie en superieure onderdrukking van gedeeltelijke ontladingen blijft het PD-vrije AC-spanningstestsysteem een ​​topkeuze voor elektriciteitscentrales, elektrische fabrikanten en laboratoria die isolatie-evaluatie en hoogspanningsapparatuurverificatie uitvoeren.

Werkingsprincipe

Het PD-vrije AC-weerstandsspanningstestsysteem vertrouwt op een SF6-geïsoleerde transformator om een ​​stabiele 50 Hz hoogspanningswisselstroom te leveren voor inspectie. Een ingebouwde koppelcondensator vangt signalen van gedeeltelijke ontlading in realtime op, terwijl de spanningsdeler de uitgangsspanning gedurende de hele testcyclus volgt. Bijpassende compensatiereactoren passen de vraag naar reactief vermogen automatisch aan, verlagen de stroominvoer en verhogen de algehele operationele efficiëntie.

Uitgerust met stroombegrenzende reactoren en volledige veiligheidsvergrendelingsmodules beschermt deze eenheid zowel testmonsters als het hostapparaat tegen plotselinge overspannings- en flashover-risico's, waardoor stabiele, veilige testresultaten worden geleverd die erkenning krijgen van inkoopingenieurs.

Doeltoepassingsscenario's

Netbeheerders

Ideaal voor onderhoud van onderstationapparatuur, projectinbedrijfstelling en isolatiediagnose op transformatoren, GIS-kasten en hoogspanningsschakelapparatuur. Veel kopers van elektriciteitscentrales dienen bulkaankoopaanvragen voor dit systeem in om de reguliere inspectiewerkzaamheden te standaardiseren.

Transformatorproductiefabrieken

Perfect voor dagelijkse productiecontroles, fabrieksacceptatietests en officiële typecertificering van stroom- en distributietransformatoren. Productie-inkoopteams reserveren vaak voorraad van deze tester om de productie-inspectiecycli te verkorten.

Professionele hoogspanningslaboratoria

De ultralage prestaties bij gedeeltelijke ontlading voldoen aan strikte normen voor productcertificering en R&D-testen van nieuwe producten, waardoor laboratoriumkopers worden aangetrokken om bestellingen voor langetermijnleveringen te plaatsen.

Universiteiten en onderzoeksinstellingen

Geschikt voor onderzoek naar diëlektrisch materiaal, analyse van isolatieprestaties en grote onderwijsexperimenten met hoge spanning. Kopers van onderzoeksprojecten vragen vaak om aangepaste configuraties voordat ze formeel bestellen.

Fabrieks- en mijnbouw industriële gebruikers

Toegepast op periodieke preventieve controles en evaluatie van de isolatiestatus van kernstroomfaciliteiten ter plaatse, waardoor inkoopafdelingen van bedrijven de kosten voor het uitbesteden van tests door derden kunnen verlagen.

Toepassingsbereik

1. Isolatietest van de transformator

2.GIS deellozingsinspectie

3. AC-spanning is bestand tegen testen

4. Routinedetectie van hoogspanningsschakelaars

5. Prestatietest van de bus

6. Stroomkabel is bestand tegen test

7. Solide isolatorkwaliteitsinspectie

8. Fabrieksacceptatietest (FAT) ter plaatse

9.Producttypetest en certificeringsondersteuning

10. Hoogspanningslaboratoriumonderzoek

Kernsterkten van Weshine

Weshine Electric is gespecialiseerd in de ontwikkeling en productie van hoogspanningstestinstrumenten en meetapparatuur voor gedeeltelijke ontlading. Onze PD-vrije AC-bestendig-spanningstestsystemen maken gebruik van volwassen SF6-isolatietechnologie, ultra-lage gedeeltelijke ontladingsindicatoren, nauwkeurige spanningsbemonstering en uitgebreide veiligheidsbescherming. Onze apparatuur is op maat gemaakt voor elektriciteitsnetbeheerders, elektrische fabrikanten, externe laboratoria en onderzoeksinstellingen en levert nauwkeurige, veilige en efficiënte tests voor moderne hoogspanningsapparaten. Wereldwijde projectkopers kunnen monstertests regelen voordat ze formele raamovereenkomsten voor aanbestedingen ondertekenen.

Veelgestelde vragen

Vraag 1: Wat zijn de belangrijkste technische specificaties?

Nominaal vermogen: 250 kVA. Nominale uitgangsspanning: tot 500 kV. Gedeeltelijk ontladingsniveau: ≤5pC. Golfvormvervorming: ≤2%. Systeemgeluid: ≤50dB. Continu gebruik: 30 minuten. Overspanningsvermogen: 110% gedurende 1 minuut.

Vraag 2: Waarom SF6-isolatie in plaats van met olie gevuld type?

SF6-gas elimineert bijproducten van carbonisatie van olie die valse PD-signalen creëren, zorgt voor stabiele diëlektrische prestaties, nul risico op vervuiling en handhaaft een PD-achtergrondniveau van ≤5pC voor nauwkeurige FAT op transformatoren en GIS.

Vraag 3: Welke toepassingen ondersteunt dit systeem?

Isolatietests van transformatoren, PD-inspectie van GIS-schakelapparatuur, tests voor het doorstaan ​​van voedingskabels, evaluatie van de prestaties van bussen/isolatoren, FAT, typecertificering en hoogspanningslaboratoriumonderzoek.

Vraag 4: Hoe werkt de blindvermogencompensatie?

De ingebouwde laagspanningscompensatiereactor (200 kvar, gemotoriseerde multi-tap-schakeling) verfijnt het blindvermogen in stappen. Hierdoor wordt een constante spanning gehandhaafd onder zware testbelastingen en wordt de algehele bedrijfsefficiëntie verbeterd.

Vraag 5: Welke veiligheidsbeschermingsfuncties zijn inbegrepen?

Meerlaagse beveiliging, waaronder overspanningsafschakeling, stroombegrenzing, ontladingspreventie en volledige veiligheidsvergrendelingsmodules met stroombegrenzende reactor ter bescherming tegen plotselinge flashover-risico's.

Vraag 6: Voor wie is dit systeem ontworpen?

Exploitanten van elektriciteitsnetwerken, fabrieken voor de productie van transformatoren, professionele hoogspanningslaboratoria, universiteiten/onderzoeksinstellingen en gebruikers van industriële fabrieken/mijnbouw voor routine- en typetests.

Aankoopgids

Deel uw hoogspanningstestparameters met ons verkoopteam om offertes op maat en volledige technische bestanden voor uw inkoopplan te ontvangen.
