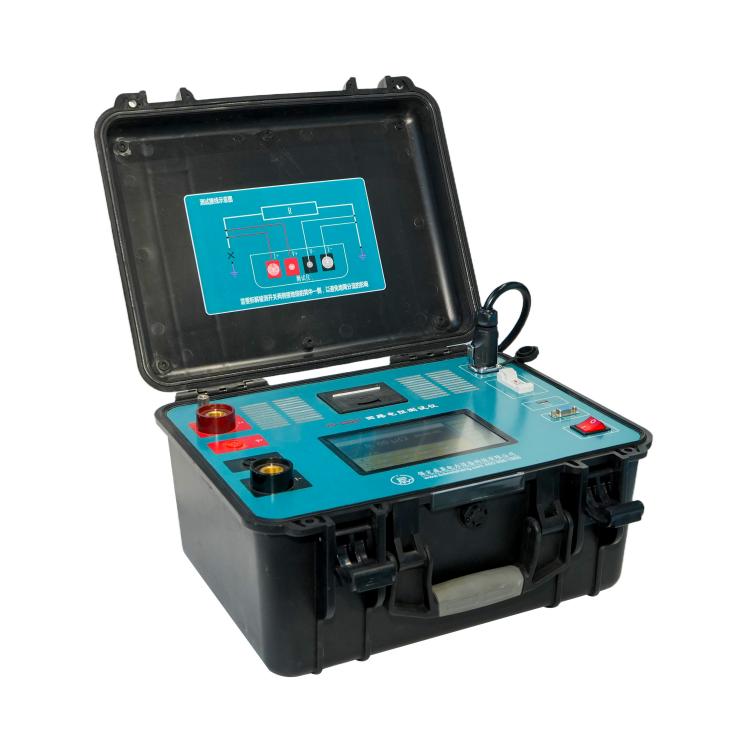

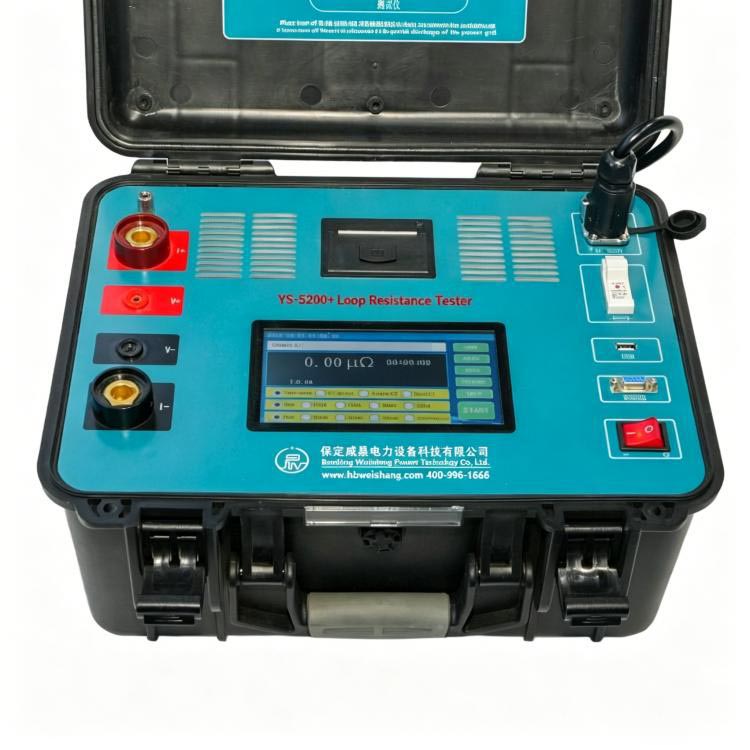

Desktop 300A intelligente circuitweerstandstester

De duurzame Desktop 300A Intelligent Circuit Resistance Tester aangeboden door Weshine, een professionele fabrikant en leverancier in China, levert nauwkeurige micro-ohm-metingen op stroomonderbrekers, scheiders, aardingsschakelaars en railverbindingen, zelfs wanneer stromen door enkele lussen of meerdere parallelle takken lopen.

We hebben dit apparaat gebouwd volgens de vierdraadstestnormen DL/T845.4-2019 en IEC, en voldoen volledig aan de eisen van de industrie voor detectie van hoge stroomweerstand.

In de machine bevindt zich een constante stroombron met hoog vermogen, gecombineerd met meerkanaals stroomdetectiehardware. Deze structuur zorgt ervoor dat de uitgangsstroom stabiel blijft en de spanningsbemonstering nauwkeurig blijft, zelfs als er naast gecompliceerde parallelle aardingsroosters wordt gewerkt, wat een belangrijke reden is dat ingenieursaannemers herhaaldelijk bulkbestellingen voor dit model plaatsen.

Kernmeetprincipes

De Desktop 300A Intelligent Circuit Resistance Tester is gebaseerd op twee functionele kernmodules:

1. Verstelbare hoge constante stroomuitgang: 50A-300A

2. Draadloze DC-tangsensor: 0 ~ ± 600A stroomopname

Het berekent de werkelijke contactweerstand op basis van de wet van Ohm: R = V / I₀

V = spanningsval gedetecteerd op contactpunten

I₀ = werkelijke stroom die door de geteste tak gaat

Intelligente testmodi (kerninnovatie)

weshine electric integreert vier geavanceerde testmodi om verschillende veldomstandigheden te ondersteunen:

1. Traditionele circuitweerstandsmodus

Gebruikers moeten één kant van het aardingsnetwerk loskoppelen om shuntstroominterferentie te omzeilen. De tester voedt tot 300 A DC-stroom en leest spanningsvalgegevens. Deze modus bereikt de hoogste nauwkeurigheid en werkt goed voor geplande onderhoudslocaties.

2. Klem directe meetmodus

Het is niet nodig om de aardverbindingen uit elkaar te halen. De draadloze stroomtang volgt real-time takstroom I₀, waarna de machine automatisch de weerstand berekent met R=V/I₀. Hoogtepunten: geen demontagewerkzaamheden, snellere veldtesten, veiliger voor onderhoud in de woonomgeving.

3. Enkelzijdige shuntmodus

Geschikt voor parallelle aardingslay-outs zoals kastaarding en gedistribueerde aardingsroosters. De stroomtang meet de shunttakstroom I₂ en het apparaat berekent de effectieve teststroom met I₀=I₁−I₂ voordat de weerstand wordt berekend. Het corrigeert nauwkeurigheidsfouten veroorzaakt door gedeeltelijke parallelle stromen.

4. Dubbelzijdige shuntmodus

Voor grote aardingsnetten met bidirectionele gesplitste stromen in onderstations. Twee klemmen verzamelen de I21- en I22-aftakstromen. Het systeem berekent I₀=I₁−I21−I22 om echte weerstandsgegevens te verkrijgen voor netwerken met meerdere aftakkingen.

Veiligheids- en klemsysteemontwerp

De bijpassende draadloze klemmen kunnen de gelijkstroomrichting automatisch identificeren.

Specificaties sleutelklem:

1、DC-testbereik: 0 tot ±600A

2. Moet uitgelijnd zijn met de juiste stroomrichting voor nauwkeurige gegevens

3. Ingebouwde kalibratiefunctie om meetafwijkingen te compenseren

Bedieningsveiligheidsherinneringen:

1. Gebruik de klem niet buiten het meetbereik om hardwareschade te voorkomen

2. Installeer de klemmen volgens de huidige richtingmarkeringen om de metingen te stabiliseren

3. Voer regelmatig kalibratie uit om gegevensfouten te verminderen

Stapsgewijze bedieningshandleiding

Deze desktoptester volgt standaard veldtestworkflows voor scenario's met hoge stroomsterkte.

Stap 1: Systeemvoorbereiding

Controleer of de apparatuur volledig is uitgeschakeld, de aardingsinstallatie is voltooid en de accu's van de klem volledig zijn opgeladen. Klanten voor bulkinkoop kunnen samen met de verzending volledige bedieningshandleidingen ontvangen.

Stap 2: Bedradingsconfiguratie

I+ en I- worden aangesloten op twee uiteinden van het testcircuit; V+ en V- worden aangesloten op de interne spanningsbemonsteringspunten. Plaats altijd spanningssondes in de stroomlus om interferentie met de draadweerstand uit te sluiten.

Stap 3: Modusselectie

Kies één testmodus: traditionele demontagemodus, directe klemmodus, enkele shuntmodus of dubbele shuntmodus. Stel vervolgens de uitgangsstroom (50A–300A) en de testduur in (Snel / 10s / 30s / 60s / Continu).

Stap 4: Meetproces

De machine voert automatisch de stroomaanloop, stabiliteitscontrole, realtime stroomregistratie, spanningsbemonstering, weerstandsberekening en temperatuurcompensatie uit zonder handmatige aanpassing.

Stap 5: Resultaatweergave

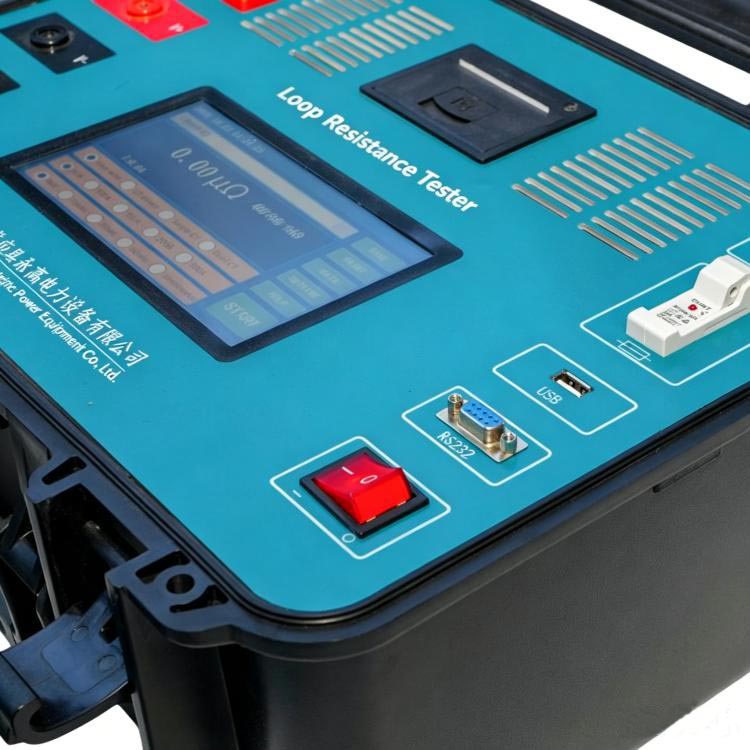

Het scherm toont de totale stroom I₁, aftakklemstromen (I₂ / I21 / I22), weerstandswaarde in micro-ohm, testtijd en stabiliteitsstatus.

Stap 6: Gegevensbeheer

Operators kunnen testlogboeken opslaan in het lokale geheugen, records exporteren via FAT32 USB-drives, rapporten afdrukken met optionele printmodules en op elk gewenst moment historische testgegevens terugkijken.

Toepassingsscenario's

Deze desktop 300A intelligente circuitweerstandstester voert weerstandsdetectietaken uit onder complexe aarding en sterke elektromagnetische interferentieomstandigheden, die op grote schaal worden toegepast door kopers uit deze sectoren:

1, Grote onderstations

2. Energiecentrales

3. Industriële schakelsystemen

4. Hoogspanningstransmissiefaciliteiten

5. Aardingsnetwerken

Het systeem presteert betrouwbaar onder:

1. Sterke elektromagnetische interferentie

2. Parallelle stroomverdeling

3. Beperkte toegang tot ontkoppeling

4, Continue onderhoudswerkzaamheden

Typisch testgebruik

1. Contactweerstandstest voor hoogspanningsstroomonderbrekers

2. Foutinspectie van aardingsroosters van onderstations

3. Weerstandsdetectie van railverbindingsverbindingen

4. Routineonderhoud voor GIS/AIS-schakelkasten

5. Fabriekskwaliteitscontrole voor elektrische apparatuur van energiecentrales

6. Grondsysteemanalyse voor transmissienetwerken

7. Probleemoplossing van industriële stroomdistributiesystemen

Weshine-voordelen

We hebben de Desktop 300A Intelligent Circuit Resistance Tester gebouwd met een multi-mode meetarchitectuur om lastige parallelle stroom- en complexe aardingsproblemen in moderne energiesystemen op te lossen. Het testen van de draadloze klem zonder demontage vermindert de onderhoudsonderbrekingen en verbetert de veiligheid op de locatie aanzienlijk, waardoor veel leveranciers van elektrische diensten langetermijnleveringscontracten met ons ondertekenen.

Meerkanaals realtime stroomberekeningsalgoritmen zorgen voor nauwkeurige weerstandswaarden, zelfs in parallelle aardingsomgevingen. De grote stroomuitgang van 300 A breekt snel oxidelagen op verouderde contactoppervlakken af, wat betrouwbaardere testresultaten oplevert voor versleten geleidende verbindingen. Ingebouwde intelligente thermische controle houdt de unit stabiel onder langdurige werkbelastingen met hoge stroomsterkte.

Gebruiksvriendelijke industriële ontwerpvoordelen voor kopers:

1. Intelligente bediening in meerdere modi

2. Gevisualiseerde realtime weergave van huidige gegevens

3. Volledige set automatische veiligheidsbeschermingsfuncties

4, Gestructureerde gegevensopslag en export

Neem onmiddellijk contact op met ons verkoopteam voor offertes op maat en volledige technische parameterbestanden voor uw projectinkoop.
