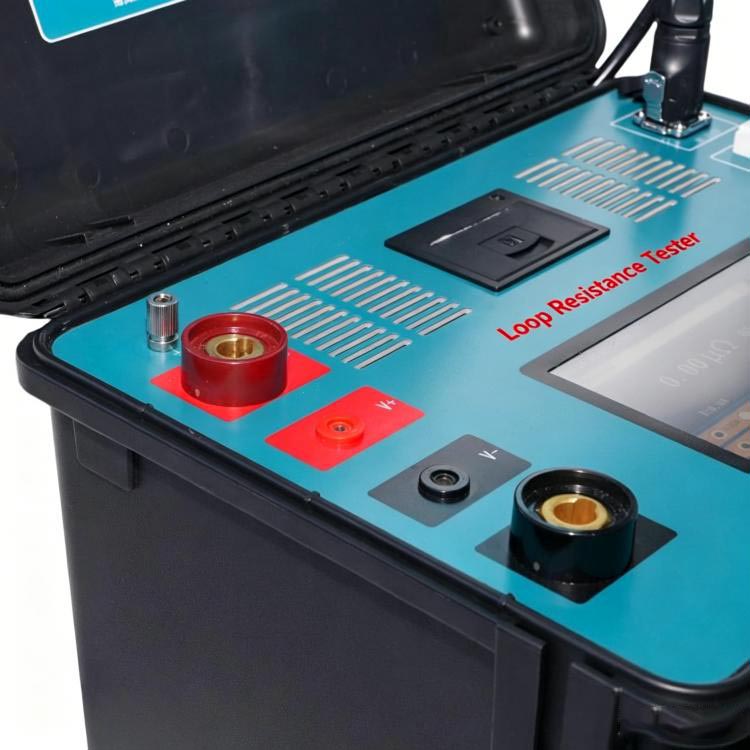

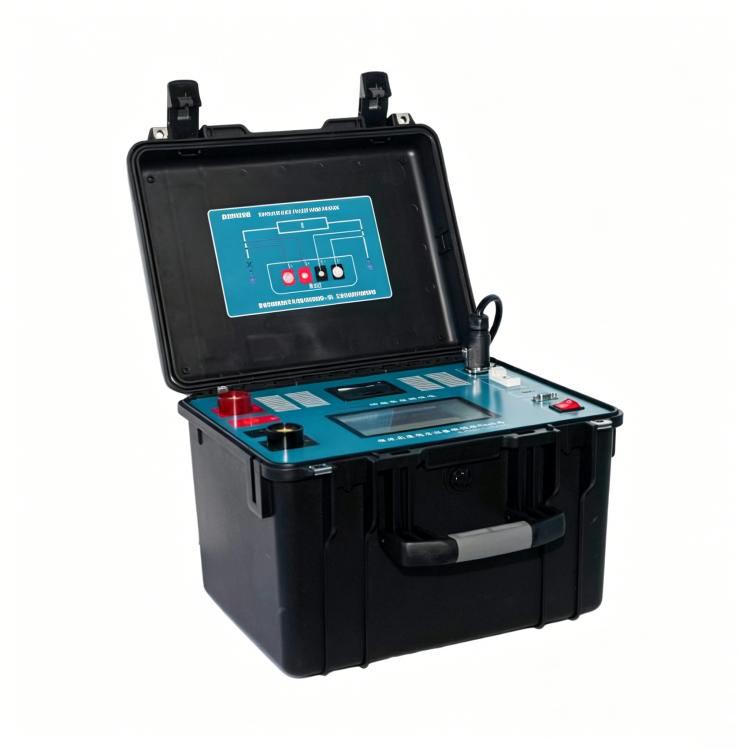

Contactweerstandstester voor hoge stroomsterkte met kleurentouchscreen

Als professionele fabrikant in China wil Weshine u graag een hoogwaardige contactweerstandstester met hoge stroomsterkte en kleurenaanraakscherm leveren, een verbeterde intelligente weerstandsmeter gemaakt voor contacttests van hoogspanningsapparaten. Door het injecteren van grote teststromen wordt de interferentie van oxidatielagen aan het oppervlak en onstabiele contactpunten weggenomen, zodat testers betrouwbare meetwaarden krijgen voor inspecties voorafgaand aan het onderhoud van apparatuur en acceptatiecontroles in de fabriek. Grote kopers kunnen dit apparaat koppelen aan hun volledige elektrische testtoolkits voor one-stop-aankoop.

Gebruikers kunnen een instelbare uitgangsstroom kiezen van 50A tot 600A, passend bij de testcriteria en nominale parameters van verschillende elektrische apparaten. De testmodus met hoge stroomsterkte beoordeelt nauwkeurig de contactconditie op stroomonderbrekers, GIS-apparatuur, scheidingsschakelaars, stroomrails en kabelverbindingen, een onmisbare tool voor fabrieksinspectieteams en energietechnische aannemers.

Deze contactweerstandstester met hoge stroomsterkte en kleurenaanraakscherm beschikt over een 7-inch industrieel kleurenaanraakscherm met eenvoudig te navigeren bedieningspaneel. Medewerkers kunnen snel de uitgangsstroom, testtiming, systeemtaal en communicatieparameters op het scherm instellen, realtime testgolfvormen bekijken en opgeslagen gegevens beheren met minimale training. Het verkort de bedrijfstijd ter plaatse voor technische teams die grote batches apparatuurinspectiewerkzaamheden uitvoeren.

Uitgerust met een grote ingebouwde oplaadbare lithiumbatterij, ondersteunt het apparaat volledig draagbare buitentests zonder toegang tot het elektriciteitsnet. Na zware stroomtests van 500 A of 600 A activeert het een automatische koelcyclus van 10 seconden om de interne voedingsmodules te beschermen, waardoor de levensduur wordt verlengd en de vervangingskosten op de lange termijn worden verlaagd voor kopers die regelmatig veldtesten uitvoeren.

Het beschikt over meerdere modi voor gegevensoverdracht: draadloze Bluetooth-verbinding, bekabelde RS232-verbinding, export van USB-flashdrive en lokale opslag. Operators kunnen testrecords rechtstreeks op de machine doorzoeken, opslaan, exporteren of verwijderen, waardoor het sorteren van testrapporten en het beheer van apparatuurmiddelen voor aanbestedingsprojecten voor elektriciteitscentrales en afdelingen voor kwaliteitscontrole van fabrieken worden versneld.

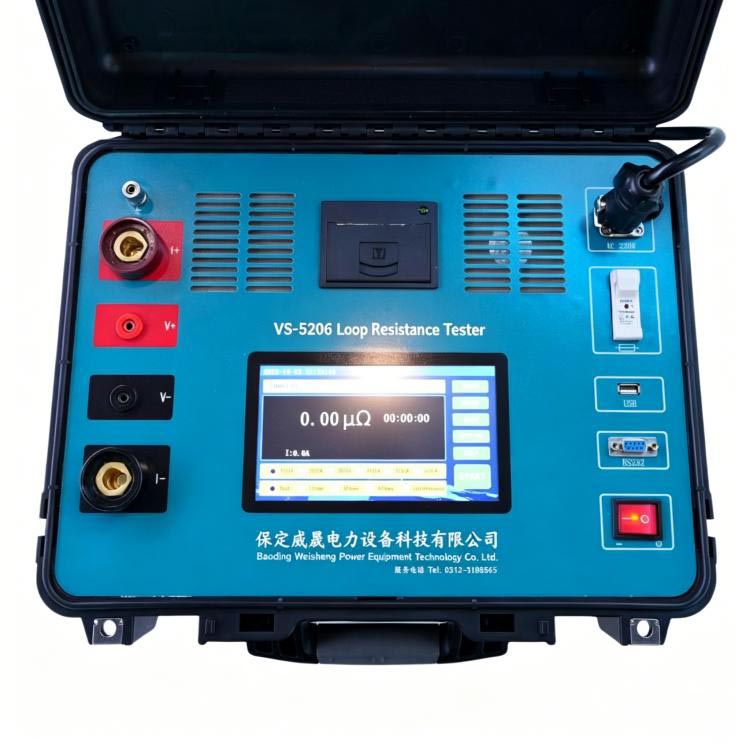

De VS-5206 is gebouwd om bestand te zijn tegen zware werklocaties buitenshuis en combineert een krachtige uitvoer met hoge stroomsterkte, nauwkeurige digitale metingen, meerlaagse veiligheidsbescherming en een duurzame behuizing. Het levert consistente, betrouwbare testresultaten voor het dagelijkse onderhoud van apparatuur, de inbedrijfstelling van nieuwe projecten en de diagnose van elektrische storingen, ideaal voor groothandelsbestellingen van distributeurs van elektrische apparatuur en energiebedrijven.

Veiligheids- en klemsysteemontwerp

weshine electric integreert draadloze klemsensoren met gelijkstroomrichtingsherkenningstechnologie.

Specificaties sleutelklem:

1. DC-meetbereik: 0 tot ±600A

2. Richtingsgevoelige installatie (voorwaartse stroomoriëntatie vereist)

3. Kalibratieondersteuning in systeeminstellingen

Veiligheidsregels zorgen voor een stabiele werking:

1. Overbelasting van de klem buiten het bereik kan de sensor beschadigen

2. Correcte directionele installatie verbetert de nauwkeurigheid

3. Kalibratiefunctie compenseert afwijkingen

Functies

Maximale 600A DC-teststroom

Zeer nauwkeurige contactweerstandsmeting

Ontworpen voor stroomonderbrekers en GIS-apparatuur

Meerdere selecteerbare uitgangsstromen

Vierdraads Kelvin-meettechnologie

7-inch kleurenaanraakscherm

Ingebouwde oplaadbare lithiumbatterij

Intelligente automatische meting

Automatische koeling na testen van 500A/600A

Bluetooth-communicatie

RS232-communicatie-interface

Gegevensexport van USB-flashdrive

Interne opslag van testrecords

Ondersteuning voor Chinese en Engelse taal

Instelbare communicatieparameters

Intelligent gegevensbeheer

Hoge meetstabiliteit

Compact draagbaar ontwerp

Geschikt voor veld- en laboratoriumtests

Meerdere beveiligingsfuncties voor veilige bediening

Productgids

Hoe de contactweerstandstester voor hoge stroomsterkte met kleurentouchscreen werkt

Deze tester injecteert een stabiele hoge gelijkstroom in het testobject via speciale stroomkabels en meet tegelijkertijd de spanningsval over het contact met behulp van afzonderlijke detectiekabels. Door gebruik te maken van het Kelvin-meetprincipe met vier aansluitingen elimineert het instrument de leidingweerstand en berekent het zeer nauwkeurige contactweerstandswaarden.

Nadat de geselecteerde stroom is gestabiliseerd, voert de tester automatisch een meting uit en stopt de uitvoer na voltooiing. Bij werking op 500A of 600A activeert het instrument automatisch een koelcyclus vóór de volgende meting om de betrouwbaarheid van het systeem te behouden.

Toepassingsscenario's

Energievoorzieningen

Routineonderhoud van stroomonderbrekers, scheidingsschakelaars, GIS-apparatuur en onderstations.

Fabrikanten van transformatoren

Fabrieksacceptatietests en verificatie van de elektrische aansluiting.

Elektrische aannemers

Inbedrijfstelling en onderhoud van midden- en hoogspanningsinstallaties.

Industriële faciliteiten

Inspectie van elektrische verbindingen en railsystemen met hoge stroomsterkte.

Testlaboratoria

Precisiemeting met lage weerstand en certificering van apparatuur.

Toepassingen

1. Testen van contactweerstand van stroomonderbrekers

2. Meting van lusweerstand

3. Testen van GIS-schakelapparatuur

4. Ontkoppel het testen van de schakelaar

5. Testen van de weerstand van busbarverbindingen

6. Meting van de aardverbinding

7. Inspectie van elektrische verbindingen met hoge stroomsterkte

8. Fabrieksacceptatietests (FAT)

9, Preventief onderhoud

10. Inbedrijfstelling van het voedingssysteem

Weshine-voordelen

Weshine Electric is gespecialiseerd in elektrische hoogspanningstestapparatuur en intelligente diagnose-instrumenten. De contactweerstandstester voor hoge stromen met kleurentouchscreen combineert een hoge stroomuitvoer, nauwkeurige Kelvin-meettechnologie, intelligente touchscreenbediening, geavanceerde communicatie-interfaces en uitgebreide mogelijkheden voor gegevensbeheer. De oplossingen van Weshine zijn ontworpen voor nutsbedrijven, fabrikanten en onderhoudsprofessionals en leveren betrouwbare contactweerstandstesten die de betrouwbaarheid van apparatuur verbeteren, downtime minimaliseren en assetmanagement op lange termijn ondersteunen.
