Productomschrijving

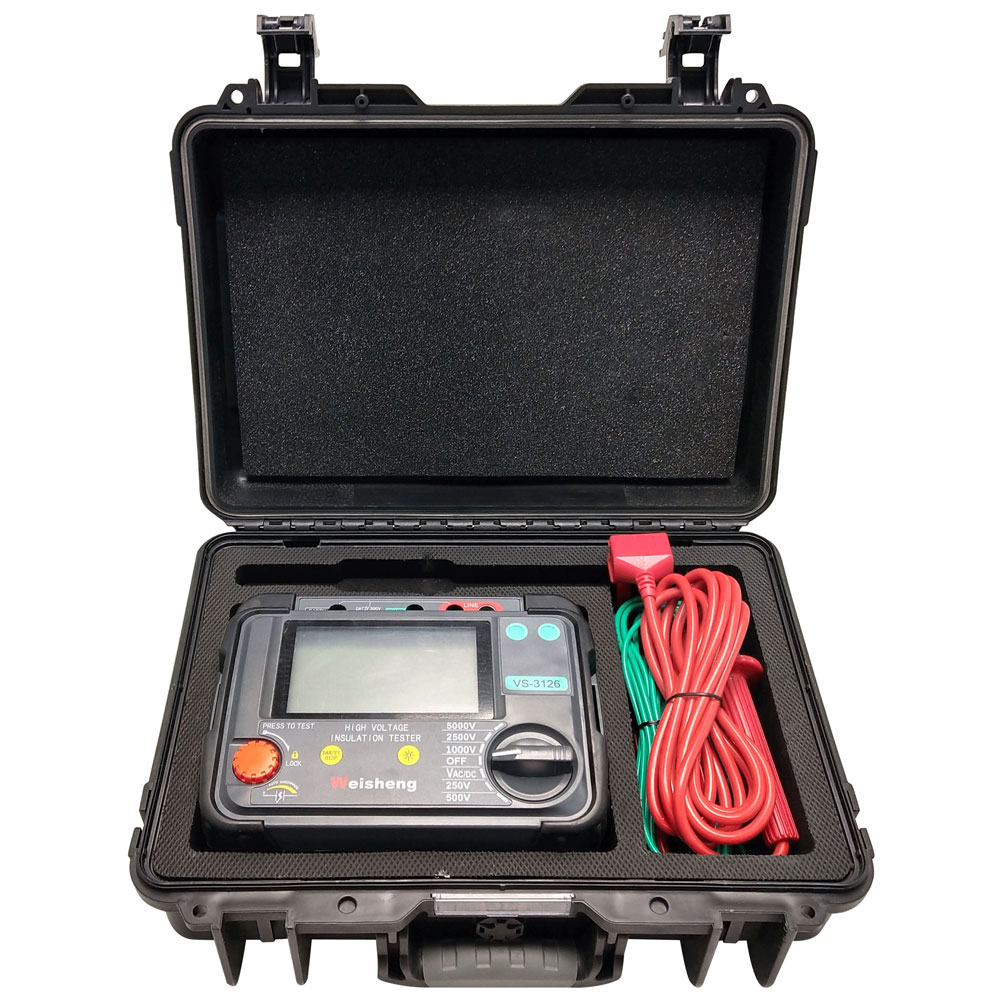

Weshine® VS-3126 werkt op batterijenIsolatietester 5000Vmet digitaal en analoog boogdisplay, ontworpen voor het testen van de isolatieweerstand bij hoogspanning bij het onderhoud en de service van kabels, roterende machines, transformatoren, schakelapparatuur en industriële toepassingen.

DC-isolatietests worden uitgevoerd bij 250 V, 500 V, 1000 V, 2500 V, 5000 V. Het meetbereik voor de isolatieweerstand is 100 k Ω tot 1000 G Ω. Automatische ontlading voor capacitieve circuits die worden getest, is voorzien en de afnemende spanning wordt weergegeven.

De beveiligingsterminal kan worden gebruikt om de effecten van oppervlaktelekkage en dus foutieve metingen bij het uitvoeren van isolatieweerstandstests te minimaliseren.

Voor capacitieve testobjecten ontlaadt het instrument automatisch via een interne weerstand en geeft het een spanning aan over de klemmen in het bereik van 30 V tot 600 V, waarbij hogere spanningen worden aangegeven met ‘Hi’. Deze functie geeft een indicatie van de afnemende spanning na het testen van reactieve belastingen. Wanneer de spanningsindicator verdwijnt, kan de gebruiker de meetsnoeren veilig loskoppelen.

Weshine® VS-3126Isolatietester 5000Vwordt aangedreven door acht 1,5 V IEC LR6 (AA)-cellen. Ontwerpveiligheidsvoorzieningen omvatten waarschuwingsindicator voor hoge spanning, externe spanningsweergave na IR-test, automatische ontlading van reactieve belastingen en meetsnoeren

SOLLICITATIE

Elektrische isolatiematerialen verslechteren na verloop van tijd, wat leidt tot storingen en dure reparatiekosten. Isolatieweerstandstesters passen een gereguleerde gelijkspanning toe over de isolatie en meten de stroom erdoorheen, waarbij ze de wet van Ohm toepassen om de isolatieweerstand te berekenen. De stroom vloeit omdat geen enkel isolatiemateriaal perfect is.

Het gebruik van IR-testers omvat onder meer:

■ Producttest en kwalificatie

■ Installatie van apparatuur

■ Routinematig onderhoud

■ Probleemoplossingen

Isolatietests met gelijkstroom met hoge spanning beïnvloeden de isolatiepolarisatie zodanig dat opeenvolgende tests zonder volledige ontlading van de te testen eenheid verschillende resultaten zullen opleveren.

Er moet voor worden gezorgd dat altijd hetzelfde proces en dezelfde techniek worden toegepast voor het aansluiten op en testen van een isolator om trendresultaten te kunnen verkrijgen. Het is belangrijk om zowel de temperatuur van de isolatie als de IR-waarden te registreren

EIGENSCHAPPEN EN VOORDELEN

■ Compacte, robuuste isolatieweerstandstester

■ Eenvoudige bediening en selectie van het spanningsbereik

■ AC- en DC-voltmeter (30 V - 600 V)

■ Door gebruiker instelbare IR-testtimer (standaard 1 min), (max. 19 m 50 s)

■ Zachte draagtas voor instrument en leads

■ Snelle start en volledige gebruikershandleiding

■ Vergrendelbare HV-geïsoleerde stekkers voor extra veiligheid

■ Luiken over de terminals voorkomen dat er per ongeluk vuil en andere voorwerpen binnendringen

SPECIFICATIES

Isolatie bereik	0,1 MΩ tot 2 TΩ
Nominale testspanningen	250 V, 500 V, 1000 V, 2500 V, 5000 V
Nauwkeurigheid van de aansluitspanning
	<1000 V 0...+10% van nominaal test spanning
	≥1000 V 0...+5% van nominaal test spanning
Nauwkeurigheid van isolatie	±5% ±3 cijfers
Kortsluitstroom	5 inch ± 0,5 inch
Nauwkeurigheid voltmeter	±2%uitlezing±3dgt
Voeding	8 x LR6/AA-batterijen
Bedrijfstemperatuurbereik en vochtigheid
	- 20°C tot +45°C
Vochtigheid	80% RV
Opslagtemperatuurbereik en vochtigheid
	-20 °C tot +60 °C
Veiligheidsbescherming	Isolatie Cat III 600 V
Opmerking	Servicefout met aangegeven omgevingslimieten is tweemaal een intrinsieke fout
EMC	Voldoet aan IEC 61326-1:2013
Afmetingen	177 mm x 226 mm x 100 mm
Gewicht	1,9 kg (inclusief de batterij)

VS-3126

De VS-3126Isolatietester 5000Vis ontworpen voor elektrische en industriële testtoepassingen, waarbij bedrijfsspanningen hoger zijn dan 1000 V en hogere isolatietestspanningen vereist zijn.

In tegenstelling tot de VS-3126 biedt de VS-3126 spanningen met een vast bereik van 50 V, 100 V, 250 V, 500 V, 1000 V en 2500 V.

Apparatuur met een bedrijfsspanning van meer dan 1 kV vereist evenredig hogere testspanningen. Om volledig te voldoen aan de modernste testeisen biedt Weshine een familie van hoge kwaliteitIsolatietester 5000Vs bij spanningen boven 1 kV. Onze 5/10/15 kV-units vormen de kern van hoogspanningstests en bieden testen van het hoogste niveau, samen met uitstekende veiligheid, gemak en draagbaarheid.

Voor volledige isolatietestmogelijkheden van alle apparatuur met een hoog kapitaalvermogen gaat Weshine nog een stap verder! De universele testnorm voor roterende apparatuur, IEEE 43-2000, verhoogde de aanbeveling voor de testspanning tot 10 kV voor apparatuur met een vermogen van 12 kV en hoger. Volledige naleving van deze norm kan worden bereikt met slechts één tester, ons 10 kV-model.

VS-3127

De VS-3127Isolatietester 10000Vbiedt de mogelijkheid om nauwkeurige isolatieweerstandsmetingen uit te voeren tot 15 kV testspanning met een maximale weerstand van 30 TΩ. De nauwkeurigheid van de weerstandsmeting is ± 5% van 1 MΩ tot 3 TΩ!

Voor nutsbedrijven en servicebedrijven is de VS-3127 een allround tester met zijn flexibiliteit en toekomstbestendigheid. De Weshine VS-3127 is ontworpen om te werken waar u ook werkt.

Uitgangsspanning maximaal bereik 7 versnellingen (250V, 500V, 1KV, 2,5KV, 5KV, 10KV, 15KV).

Maximale kortsluitstroom 7mA

Isolatieweerstandstest (IR), polarisatie-indextest (PI), diëlektrische absorptieverhoudingstest (DAR). Hellingtestmodus (RAMP), gefilterde weerstandstestmodus (FR). *Capacitieve test (cap.).

Spanningsmonitorfunctie, die automatisch de live-spanning van de gemeten spanning bewaakt

WAAROM TESTEN BIJ 15 KV?

5 kV tot 15 kV zal de teststroom verdrievoudigen - dit kan negatieve teststroom voorkomen in de aanwezigheid van veel ruis.

15 kV is gespecificeerd voor activa van 35.000 V tot 69.000 V op basis van NETA ATS 2007.

Motoren boven 34.500 V moeten worden getest bij 15 kV op basis van NETA ATS 2007.

SPECIFICATIES

Isolatie bereik	0,1 MΩ tot 30 TΩ
Nominale testspanningen	250 V, 500 V, 1 kV, 2,5 kV, 5 kV, 10 kV, 15 kV
Nauwkeurigheid van de aansluitspanning
	(5% ~ 10%) ± 10 V
Nauwkeurigheid van isolatie	1 MΩ tot 3 TΩ, ±5% ±3 cijfers
	>3 TΩ, ±20% ±3 cijfers
Kortsluitstroom	≥7 aan ± 0,5 bij
Hellingtestmodus	±2%uitlezing±3dgt
Voeding	Verhoog de vooraf ingestelde spanning door te testen met stappen van 10% van de vooraf ingestelde spanning
Bedrijfstemperatuurbereik en vochtigheid
	- 20°C tot +50°C
Vochtigheid	80% RV
Opslagtemperatuurbereik en vochtigheid
	-25 °C tot +65 °C
Spanningstest	AC/DC: 0V~1000V, Nauwkeurigheid: ±5% uitlezing ±3V
Capaciteitstest	10nF~25uF, Nauwkeurigheid: ±10%uitlezing±10nF
Huidige proef	0,01nA~7mA, Nauwkeurigheid: ±5%uitlezing ±0,5 nA
Veiligheidsbescherming	Isolatie Cat III 600 V
Opmerking	Servicefout met aangegeven omgevingslimieten is tweemaal een intrinsieke fout
EMC	Voldoet aan IEC 61326-1:2013
Afmetingen	280 mm x 260 mm x 160 mm
Gewicht	4,9 kg (inclusief de batterij)

Selecties

Weshine heeft 8 jaar ervaring, specifiek op het gebied van het omgaan met een compleet assortiment elektrische apparatuur. Momenteel heeft Weshine er verschillende uitgevondenIsolatietester 500Vvoor elke stap zoals weergegeven in het formulier:

BESTELINFORMATIE VOORIsolatietester 500VS
Kat. Nee.	Maximale testspanning	Maximaal testbereik	IR/PI/DAR	HELLING	FR	Kap.
VS-3121	2,5 kV	100 GΩ	√
VS-3121A	5,0 kV	20 TOT	√
VS-3125	5,0 kV	10 AAN	√	√	√
VS-3125A	5,0 kV	10 AAN	√	√	√	√
VS-3126	10,0 kV	20 TOT	√	√	√
VS-3126A	10,0 kV	20 TOT	√	√	√	√
VS-3127	15,0 kV	30 TOT	√	√	√	√

Gebaseerd op Supply Chain-problemen: Neem contact op met uw favoriete Weshine-distributeur voor actuele prijzen en doorlooptijden.

Kwaliteitscertificaten

Wij zijn er altijd van overtuigd dat al het succes van ons bedrijf rechtstreeks verband houdt met de kwaliteit van de producten die wij leveren.Isolatietester 5000Vvoldoen aan de hoogste kwaliteitseisen gespecificeerd in de ISO9001-, ISO14000:14001-richtlijnen en ons strenge kwaliteitscontrolesysteem.

Verzending

Voor meer informatie over de serviceoplossingen van Weshine kunt u contact opnemen met onze 24/7 online verkoopvertegenwoordiger om offertes van Weshine te ontvangen.
