Productomschrijving

Koop hoogwaardige driefasige relaisbeschermingstesterapparatuur van Weishine, een professionele fabrikant in China, is ontworpen om beveiligingsrelais, microprocessorbeveiligingseenheden, secundaire circuits, automatiseringsapparatuur en complete beveiligingssystemen voor het elektriciteitsnet te inspecteren. Relais moeten nauwkeurig reageren op lijnfouten, abnormale spanning, overstroom, hersluitacties, differentiële beveiligingstriggers en bewegingen van het stuurcircuit. Regelmatig testen is dus essentieel voor een veilige, gecoördineerde werking van het stroomsysteem.

Wat is een driefasige relaisbeschermingstester?

Een driefasige relaisbeschermingstester is een professioneel testapparaat dat is ontworpen om de prestaties en bedrijfskenmerken van beveiligingsrelais, op microprocessors gebaseerde beveiligingseenheden, secundaire circuits, automatiseringsapparatuur en beveiligingssystemen voor stroomsystemen te verifiëren.

De tester genereert regelbare secundaire stroom-, spanning-, frequentie-, fasehoek-, harmonische-, DC- en schakelsignalen om normale en abnormale voedingssysteemomstandigheden te simuleren. Door deze gesimuleerde signalen toe te passen op de geteste beveiligingsapparaten kunnen ingenieurs relaisinstellingen, ophaalwaarden, bedrijfstijd, uitschakellogica en contactreactie verifiëren.

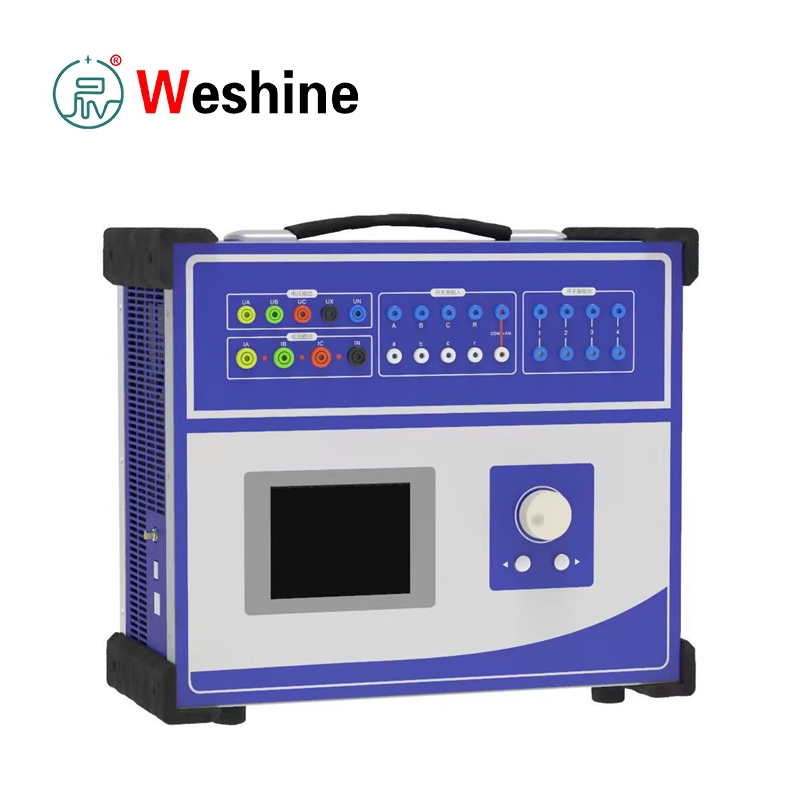

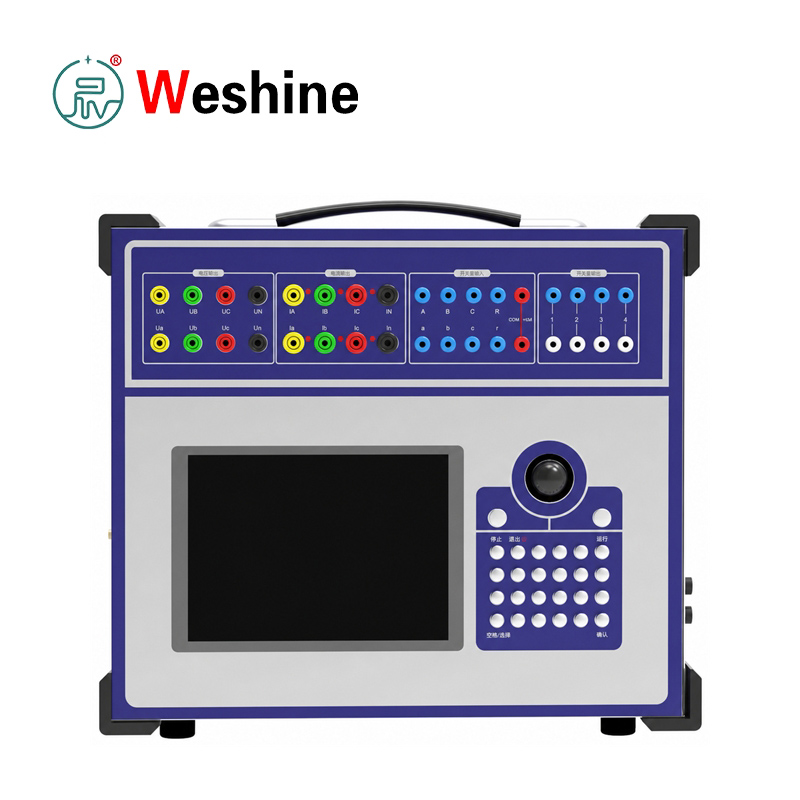

Three Phase Relay Protection Tester

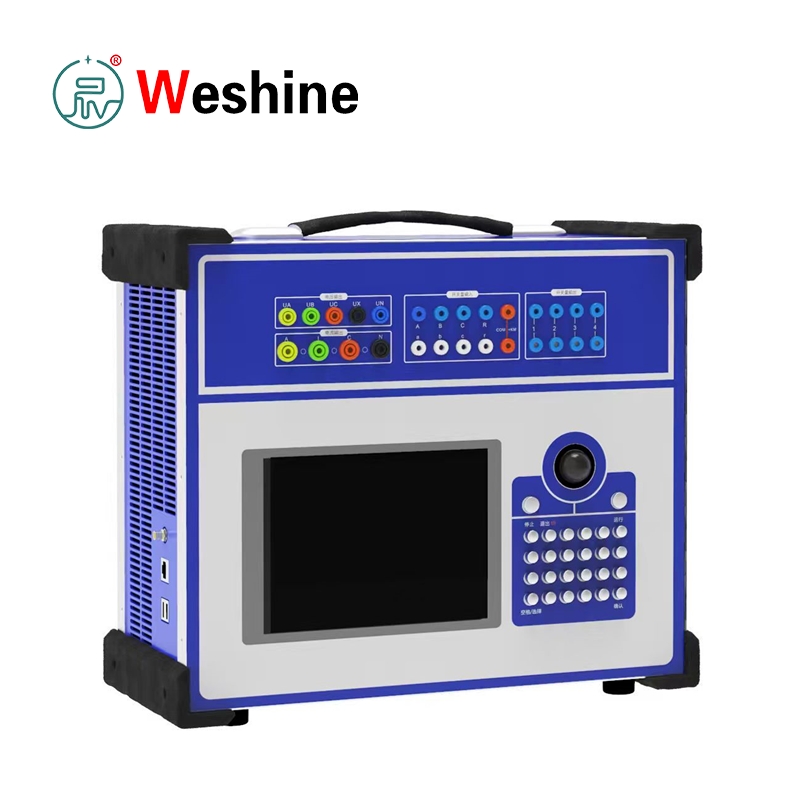

Meerkanaals stroom- en spanningsuitgang

De driefasige relaisbeschermingstester is uitgerust met 4 spanningskanalen en 3 stroomkanalen voor uitgebreide relaisbeschermingstesten. De spanningskanalen ondersteunen fasespanning, lijnspanning, nulsequentiespanning, spanningsonbalans, spanningsverlies, frequentieverschuiving en synchronismetests.

De drie stroomkanalen kunnen onafhankelijk werken voor individuele fasestroomtesten of parallel worden aangesloten om een kortstondige stroomuitvoer tot 120A te leveren. Het ondersteunt het testen van overstroomrelais, aardfoutrelais, inverse-time-beveiliging, differentiële bescherming, afstandsbeveiliging, hersluitlogica, onderspanningsbeveiliging en frequentierelais.

Industriële computerbesturing en veldbediening

De tester is gebouwd op een industrieel computerplatform en integreert een ingebouwd display en een lokaal bedieningspaneel voor standalone veldtesten zonder externe computer. Testparameters en resultaten kunnen direct op het scherm worden bekeken, waardoor het geschikt is voor inbedrijfstelling en onderhoud op locatie.

De apparatuur kan ook worden aangesloten op een pc met compatibele software ter ondersteuning van geavanceerde testfuncties, gegevensbeheer en het automatisch genereren van testrapporten.

Flexibele stroom-, spanning- en DC-uitgang

De tester biedt een breed scala aan uitvoermogelijkheden, waaronder:

AC-stroomuitgang:0~40A per kanaal, tot 120A korte-time output met drie parallelle kanalen

AC-spanningsuitgang:0~120V fasespanning en 0~240V lijnspanning

DC-uitgang:Gelijkstroom, gelijkspanning en instelbare gelijkstroomhulpvoeding

Deze functies ondersteunen het testen van DC-relais en zorgen ervoor dat beveiligingsapparaten en secundaire circuits worden geactiveerd tijdens inbedrijfstelling ter plaatse.

Frequentie-, harmonische- en timingmeting

De tester integreert variabele frequentie en harmonische signaaluitvoer om verschillende bedrijfsomstandigheden van het stroomsysteem te simuleren, inclusief frequentievariatie en harmonische omgevingen met meerdere ordes. Hierdoor kunnen technici de relaisprestaties evalueren onder verschillende secundaire signaalomstandigheden, in plaats van alleen onder de standaard voedingsfrequentie.

De ingebouwde schakelingangs- en uitgangsmodules ondersteunen uitschakelcontactdetectie, relaiscontactbewaking, stroomonderbrekersimulatie, opstartsignaalverificatie en actietimingmeting. Het timingbereik reikt van 0,1 ms tot 9999s, waardoor een nauwkeurige meting van de relaiswerkingstijd, uitschakelvertraging, hersluitintervallen en logische beschermingsreactie mogelijk is.

Toepassingsbereik en veiligheidsbescherming

De driefasige relaisbeschermingstester is geschikt voor het testen van elektromagnetische relais, statische relais, digitale beveiligingsapparaten, microprocessorrelais, hersluitapparaten en transformator-, lijn-, motor- en generatorbeveiligingssystemen.

Het wordt veel gebruikt in onderstations, energiecentrales, fabrieksdistributieruimtes, spoorwegstroomnetwerken en professionele relaislaboratoria.

Er zijn meerdere beveiligingsfuncties geïntegreerd, waaronder bescherming tegen overbelasting van de uitgang, zelfdiagnose van fouten, uitgangsvergrendeling en softstart-stroomontwerp. Deze functies helpen zowel de tester als de aangesloten apparatuur te beschermen tijdens gebruik in het veld. De apparatuur moet worden bediend door getrainde technici die bekend zijn met de veiligheid van secundaire circuits, standaard bedradingsprocedures en relaistestworkflows.

De apparatuur voldoet aanGB/T 7261-2008EnDL/T 624-2010. Exploitanten moeten zich tijdens het gebruik houden aan de lokale relaistestcodes, de inbedrijfstellingsregels van elektriciteitscentrales en de veiligheidsnormen ter plaatse.

Systeemspecificaties		Wisselstroomuitgang		Gelijkstroomuitgang
Item	Specificatie	Item	Specificatie	Item	Specificatie
Productmodel	VS-JB900	Uitvoernauwkeurigheid	Klasse 0.2	Uitvoernauwkeurigheid	Klasse 0,5
Producttype	Driefasige relaisbeschermingstester	Fasestroomuitgang, RMS	0 tot 40 A	Fasestroomuitgang	0 tot ±10 A per fase
Controleplatform	Industrieel computertype	Driefasige parallelle stroomuitgang, RMS	0 tot 120 A	Driefasige parallelle uitgang	0 tot ±30 A
Uitgangsconfiguratie	4-fase spanning, 3-fase stroom	Langdurige toegestane fasestroom, RMS	10 A	Maximale uitgangsbelastingsspanning	20 V
Toepasselijke tests	Relaisbeveiliging, secundair circuit, testen van automatiseringsapparaten	Maximaal fasestroomuitgangsvermogen	420 VA
Bedrijfsmodus	Zelfstandige werking; computerverbinding ondersteund volgens configuratie	Maximaal uitgangsvermogen bij driefasige parallelle stroom	900 VA
Referentienormen	GB/T 7261-2008, DL/T 624-2010	Toegestane werktijd bij maximale driefasige parallelstroom	10 sec
		Fundamenteel frequentiebereik	20 tot 1000 Hz
		Harmonische orde	1e tot 20e

AC-spanningsuitgang		DC-spanningsuitgang		Schakelhoeveelheid en timing
Item	Specificatie	Item	Specificatie	Item	Specificatie
Uitvoernauwkeurigheid	Klasse 0.2	Uitvoernauwkeurigheid	Klasse 0,5	Schakelingang	10 kanalen
Fasespanningsuitgang, RMS	0 tot 120 V	Fasespanning uitgangsamplitude	0 tot ±160 V	Droge contactingang	1 tot 20 mA, 24 V
Lijnspanningsuitgang, RMS	0 tot 240 V	Uitgangsamplitude van de lijnspanning	0 tot ±320 V	Potentiële contactingang, logisch 0	0 tot +6 V
Fasespanning/lijnspanning uitgangsvermogen	80 VA / 100 VA	Fasespanning/lijnspanning uitgangsvermogen	70 VA / 140 VA	Potentiaalcontactingang, logica 1	+11 V tot +250 V
Fundamenteel frequentiebereik	20 tot 1000 Hz			Schakeluitgang	8 paar
Harmonische orde	1e tot 20e			DC-contactcapaciteit	220 V / 0,2 A
				AC-contactcapaciteit	220V / 0,5A
				Bereik tijdmeting	0,1 ms tot 9999 s
				Nauwkeurigheid van tijdmeting	0,1 ms

Omgevingsomstandigheden		Fysieke kenmerken
Item	Specificatie	Item	Specificatie
Bedrijfstemperatuur	-10°C tot +50°C	Afmetingen hoofdunit	400 × 300 × 180 mm
Opslagtemperatuur	-25°C tot +70°C	Gewicht hoofdeenheid	Ongeveer 18 kg
Relatieve vochtigheid	5% tot 95%, niet-condenserend

Productbedieningshandleiding

De driefasige relaisbeschermingstester genereert regelbare secundaire stroom-, spanning-, frequentie-, fasehoek-, harmonische, DC- en schakelsignalen om normale en defecte netomstandigheden te simuleren en stuurt vervolgens signalen naar het geteste beveiligingsapparaat. Het bewaakt contactacties, uitschakeluitgangen, retoursignalen en logische feedback, en registreert automatisch de actietijd en bedrijfsinstellingswaarden.

Controleer vóór het testen het relaismodel, de nominale secundaire stroom, de nominale secundaire spanning, de DC-stroombehoefte, het uitschakelcontacttype en de vooraf ingestelde beveiligingsparameters. Controleer de bedradingsschema's van het beveiligingsapparaat, isoleer de testcircuits volgens de veiligheidsregels, bedraad vervolgens de stroomuitgangen, spanningsuitgangen, schakel I/O-poorten en DC-hulpvoedingsterminals op de juiste manier.

Teststappen voor overstroomrelais:Stel uitgangsstroom, fasehoek, frequentie en testduur in. Verhoog de stroom geleidelijk volgens standaard testprocedures, registreer de opnamewaarde, uitvalwaarde en bedrijfstijd. Voor driefasige tests met hoge stroomsterkte moeten drie stroomkanalen parallel worden geplaatst om een maximale kortstondige uitvoer van 120 A te bereiken.

Teststappen voor spanningsrelais:Sluit spanningskanalen aan en configureer indien nodig fase- of lijnspanning. De unit simuleert onderspanning, overspanning, nulsequentiespanning, spanningsonbalans en fase-offset; De frequentieverschuivingsfunctie dient voor onderfrequentiebelastingafschakeling en frequentierelaiskalibratie.

Testen van afstands-, directionele, differentiële en hersluitende bescherming: Pas de spanning, stroom, fasehoek en schakelcontacten aan volgens beveiligingslogica's. De apparatuur volgt de beweging van het relaiscontact en meet de uitschakeltijd; Schakeluitgangspoorten simuleren hulpcontacten van onderbrekers of externe logische signalen wanneer dat nodig is.

Testen van DC-relais en hulpcircuits:Gebruik gelijkspanning/stroomuitgang binnen het nominale bereik. Wanneer gelijkstroom ter plaatse niet beschikbaar is of geïsoleerde teststroom vereist is, activeert u de ingebouwde, instelbare gelijkstroomhulpvoeding.

Vergelijk na het voltooien van alle tests de gemeten actiewaarden en timinggegevens met vooraf ingestelde beveiligingsinstellingen. Archiveer testrecords volgens de interne onderhouds- en inbedrijfstellingsbeheerregels.

Kernfuncties

1. Standaard 4-fase spanning en 3-fase onafhankelijke stroomuitgangskanalen

2.Eenkanaals wisselstroomuitgang tot 40A

3.Drie parallelle stroomkanalen ondersteunen een korte maximale uitvoer van 120A

4. Uitgangsbereik AC-fasespanning: 0 ~ 120 V

5. Uitgangsbereik AC-lijnspanning: 0 ~ 240 V

6. Ingebouwde gelijkstroomuitgang voor alle testscenario's voor relaisbescherming

7. Ingebouwde DC-spanningsuitgang voor simulatie van de status van het secundaire circuit

8.Onafhankelijk instelbare DC-hulpvoedingsuitgang

9.Relaisactie timingbereik: 0,1 ms ~ 9999s

10. Schakel ingangskanalen voor realtime monitoring van de relaiscontactstatus

11. Schakel uitgangskanalen om stroomonderbrekers en externe contactsignalen te simuleren

12.Harmonische signaaluitvoer voor het testen van de harmonische responskarakteristieken van beveiligingsapparaten

13.Signaaluitgang met variabele frequentie voor inspectie van frequentierelais

14.Ingebouwd scherm waarop alle testparameters en resultaten duidelijk worden weergegeven

15.Industriële computerbesturing maakt volledig offline onafhankelijke werking mogelijk

16.Gereserveerde USB-poort voor het lezen van gegevens en het ondersteunen van softwarekoppeling

17. Automatische uitvoervergrendeling onder abnormale werkstatus om schade aan apparatuur te voorkomen

18. Geïntegreerde zelfcontrole bij fouten en meerlaagse hardwarebeveiligingsfuncties

19.Compatibel met kalibratie van microprocessorbeveiliging, statische relais en elektromagnetische relais

20. Alles-in-één tool voor inbedrijfstelling ter plaatse, dagelijks onderhoud en laboratoriumtests

Toepassingsscenario's

1. Teams voor exploitatie en onderhoud van het elektriciteitsnet

Voer de inbedrijfstelling uit voor nieuwe substations, periodieke beveiligingskalibratie, inspectie van secundaire circuits, uitschakelcircuittests en onderhoud van het volledige beveiligingsschema.

2. Fabrikanten van transformatoren

Voer fabrieksinspecties uit van beveiligingskasten, verificatie van differentiële relais, controle van temperatuurbeveiligingsinterfaces en fabrieksacceptatietests voor beveiligingspanelen.

3. Energiecentrales

Volledige kalibratie van generatorbeveiliging, hoofdtransformatorbeveiliging, motorbeveiliging, hulpvoedingssysteem en schakelapparatuurbeveiliging tijdens inbedrijfstelling van de unit en onderhoud bij uitval.

4. Spoorwegindustrie

Spoorwegtractieonderstations en distributienetwerken zijn uitgerust met relaisbeveiligingsapparatuur. De apparatuur verzorgt het routinematige relaisonderhoud, de verificatie van de feederbeveiliging en de beoordeling van de uitschakellogica van de stroomonderbreker.

5. Grote industriële ondernemingen

Staal-, mijnbouw-, petrochemische en fabrieken gebruiken het voor regulier onderhoud van middenspanningsrelais, testen van motorbeveiliging en inspectie van circuits voor bescherming van fabriekssubstations.

6. Universiteiten en instellingen voor beroepsopleiding

Pas de machine toe voor het aanleren van relaisbeschermingstheorieën, testoperaties voor secundaire injectie, simulatie van foutcondities en praktische training voor beschermingscoördinatie.

7. Testlaboratoria van derden

Volledige relaiskalibratie, prestatieverificatie van beveiligingsapparatuur, inspectie van inkomende acceptatie en externe inbedrijfstellingsservice.

8. Kabelonderhoudspersoneel

Controleer na vervanging of reparatie van de kabel de voedingsbescherming, aardfoutbeveiliging, hersluitlogica en aangepaste secundaire stuurcircuits.

Beschikbare testitems

1.Algehele prestatie-inspectie van op microprocessors gebaseerde beveiligingsapparaten

2.Kalibratie en verificatie van elektromagnetische relais

3.Prestatietesten van statische relais

4.Opnamewaarde en tijdslimiettesten voor overstroomrelais

5.Volledige inspectie van aardfoutrelais

6.Kalibratie van onderspannings- en overspanningsbeveiligingsrelais

7. Prestatietesten van frequentierelais

8.Functionele simulatietest voor directionele bescherming

9.Voltooi de kalibratie van de differentiële bescherming

10. Werkomstandighedensimulatie voor bescherming op afstand

11.Functionele inspectie van automatisch hersluitende apparaten

12.Verificatie van het uitschakelcircuit van de stroomonderbreker

13.Volledige inbedrijfstelling van het secundaire circuit ter plaatse

14.Fabrieksacceptatietests voor beschermingspanelen

15. Nauwkeurige meting van de relaisactietijd

Praktische toepassingscasus

Industriegebied: Upgrade en inbedrijfstelling van middenspanningsstations

Projectuitdaging: Een bouwteam nam de leiding over een renovatieproject voor onderstations. De interne beveiligingspanelen bevatten functies voor overstroom, aardfout, onderspanning, hersluiting en uitschakeling van de onderbreker. Het project vereiste één enkele machine die driefasige stroom en vierfasige spanning kon leveren en contactsimulatie en uiterst nauwkeurige timing kon ondersteunen. Dit is waar de Three-Phase Relay Protection Tester alles-in-één testmogelijkheden biedt.

Volledige teststroom: technici hebben het apparaat aangesloten op de stroomingangsterminals, spanningsingangsterminals, uitschakelcontacten en externe logische circuits. Ze testten eerst de AC-stroomopname- en uitvalwaarden en registreerden vervolgens de beschermingstijd onder gesimuleerde foutstroom. Spanningskanalen simuleerden onderspannings- en spanningshersteltoestanden; De schakelaaruitgang simuleert statuswijzigingen van het hulpcontact van de onderbreker, terwijl de schakelaaringang de uitschakel- en retoursignalen synchroon registreert.

Projectresultaat: Alle relaisinstellingswaarden kwamen overeen met het ontwerpschema voor de inbedrijfstelling. Rittijd- en actiegegevens werden opgeslagen in exploitatie- en onderhoudsdocumenten. Alle bedradings- en instellingsafwijkingen werden gecorrigeerd voordat de beveiligingspanelen officieel in gebruik werden genomen.

Toepassingsvoordelen: Gestandaardiseerde secundaire simulatiesignalen worden gegenereerd door één enkele machine, met traceerbare timinggegevens voor archivering. Er zijn geen afzonderlijke stroombronnen, spanningsbronnen, timers of contactsimulators nodig, waardoor de hoeveelheid gereedschap ter plaatse drastisch wordt verminderd. Verlaag de totale aanschafkosten voor technische bedrijven.

Veelgestelde vragen

1. Waar wordt de driefasige relaisbeschermingstester voor gebruikt?

Het wordt gebruikt voor secundaire injectietests van beveiligingsrelais, microprocessorbeveiligingsapparaten, uitschakelcircuits, hersluitapparaten en beveiligingspanelen.

2. Hoeveel spannings- en stroomuitgangen biedt de VS-JB900?

Het biedt standaard 4-fase spanning en 3-fase stroomuitgang.

3. Wat is de maximale AC-stroomuitgang?

Elke fase kan 0 tot 40 A RMS leveren. Wanneer drie stroomkanalen parallel zijn aangesloten, kan de uitgang 0 tot 120 A RMS bereiken voor kortdurende tests.

4. Wat is het AC-spanningsuitgangsbereik?

Het fasespanningsuitgangsbereik is 0 tot 120 V RMS, en het lijnspanningsuitgangsbereik is 0 tot 240 V RMS.

5. Kan de tester de actietijd van het relais meten?

Ja. Het tijdmeetbereik is 0,1 ms tot 9999 s, met een nauwkeurigheid van 0,1 ms.

6. Ondersteunt de driefasige relaisbeschermingstester DC-uitvoer?

Ja. Het ondersteunt DC-stroomuitgang, DC-spanningsuitgang en een onafhankelijke DC-hulpvoedingsuitgang voor het testen van relais en secundaire circuits.

7. Welke soorten relais kunnen worden getest?

De tester kan worden gebruikt voor overstroom, aardfout, spanning, frequentie, differentieel, afstand, richting, hersluiting en andere beveiligingsapparaten.

8. Welke normen zijn van toepassing?

Referentienormen voor dit type relaisbeschermingstester zijn GB/T 7261-2008 en DL/T 624-2010. Gebruikers moeten ook de lokale testprocedures voor relaisbescherming volgen.
