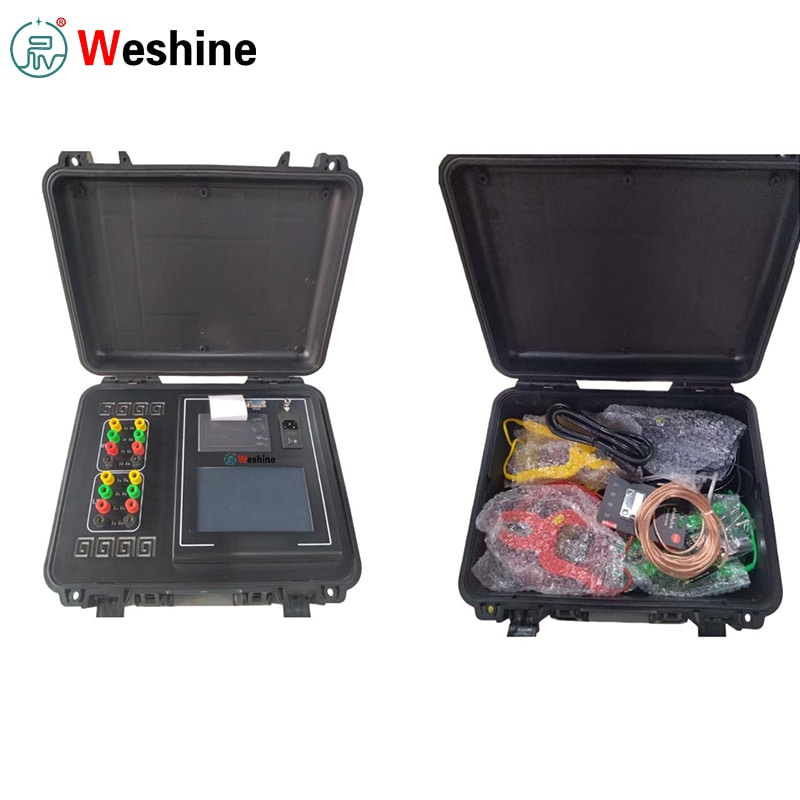

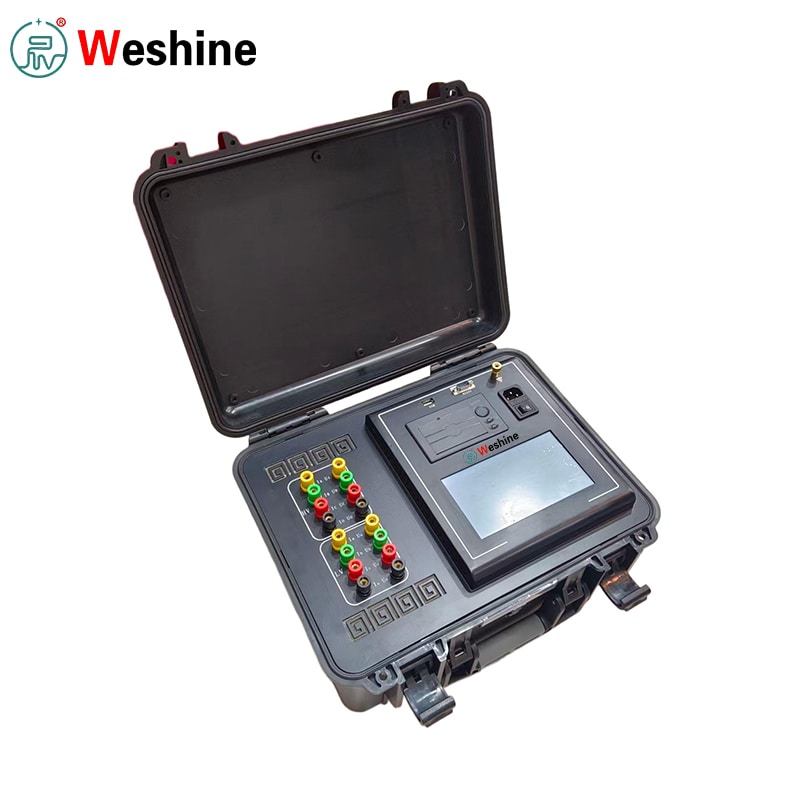

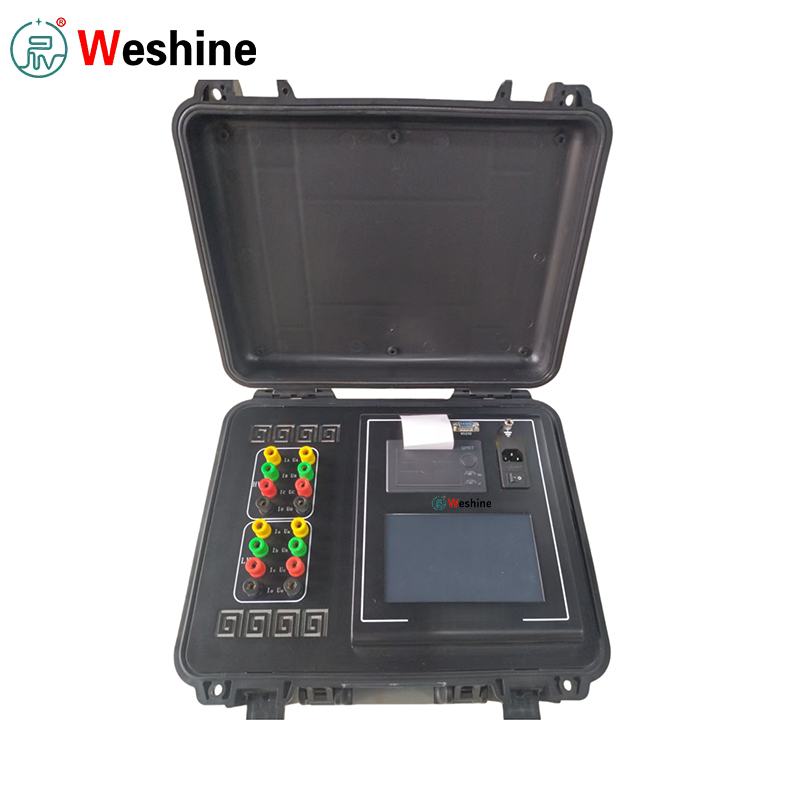

Transformator DC-weerstand en draaiverhouding 2 in 1 tester

Weshine, een professionele fabrikant uit China, levert een hoogwaardige 2-in-1-tester voor DC-weerstand en draaiverhouding van transformatoren, die twee kernverificatieprocedures voor stroomtransformatoren uitvoert: DC-weerstandstest voor wikkelingen en test voor draaiverhoudingen.

● DC-weerstandscontroles:slechte contactpunten, interne defecten aan de wikkeling, storingen in de aftakkingswisselaar, losse verbindingen en ongebalanceerde fase-tot-fase-weerstand.

● Toerentalverhouding testen:valideert of de werkelijke transformatorverhouding, kraanpositie en vectorgroep overeenkomen met het naamplaatje en de ontwerpspecificaties.

Het integreert beide kritische testfuncties binnen één enkel instrument. Veldploegen hoeven niet langer twee afzonderlijke testers te vervoeren. Zodra de hoogspannings- en laagspanningsmeetsnoeren zijn aangesloten, kunnen meerdere testitems worden uitgevoerd zonder herhaalde bedradingswijzigingen.

DC-weerstandsmeting

Voor DC-weerstandsmetingen maakt het apparaat gelijktijdige testen in drie fasen mogelijk, samen met automatische magnetisatie.

● Voor stergeconfigureerde wikkelingen met neutraal punt kunnen de faseweerstanden A0, B0 en C0 gelijktijdig worden geregistreerd om de algehele testcycli te verkorten.

● Bij het testen van driefasige transformatoren met vijf ledematen met interne delta-aansluitingen verhoogt de ingebouwde automatische bekrachtigingsmodus de testefficiëntie aan de laagspanningszijde nog verder.

Testresultaten en bescherming

Testresultaten voor hoogspannings-, middenspannings- en laagspanningswikkelingen kunnen direct ter plaatse worden weergegeven en afgedrukt.

● Berekent automatisch de driefasige weerstandsonbalans.

● Voert weerstandsmetingen uit, omgezet in nominale temperatuur.

● Biedt volledige, auditklare testrapporten voor transformatoren.

● Uitgebreide tegen-EMF-bescherming beschermt operators tijdens DC-weerstandsontlading en het hanteren van meetsnoeren.

Meting van de draaiverhouding

Bij het meten van de windingsverhouding ondersteunt de Transformer DC Resistance and Turns Ratio 2 in 1 tester zowel eenfasige als automatische driefasige wikkelingstests.

● Operators selecteren de overeenkomstige transformatorverbindingsgroep.

● Meet verhoudingswaarde, verhoudingsfout en verbindingsgroepparameters over de AB-, BC- en CA-fasen.

● Het meten van de eenfasige draaiverhouding kan in ongeveer 15 seconden worden voltooid, zoals gedocumenteerd in de officiële handleiding.

Bediening en gegevensbeheer

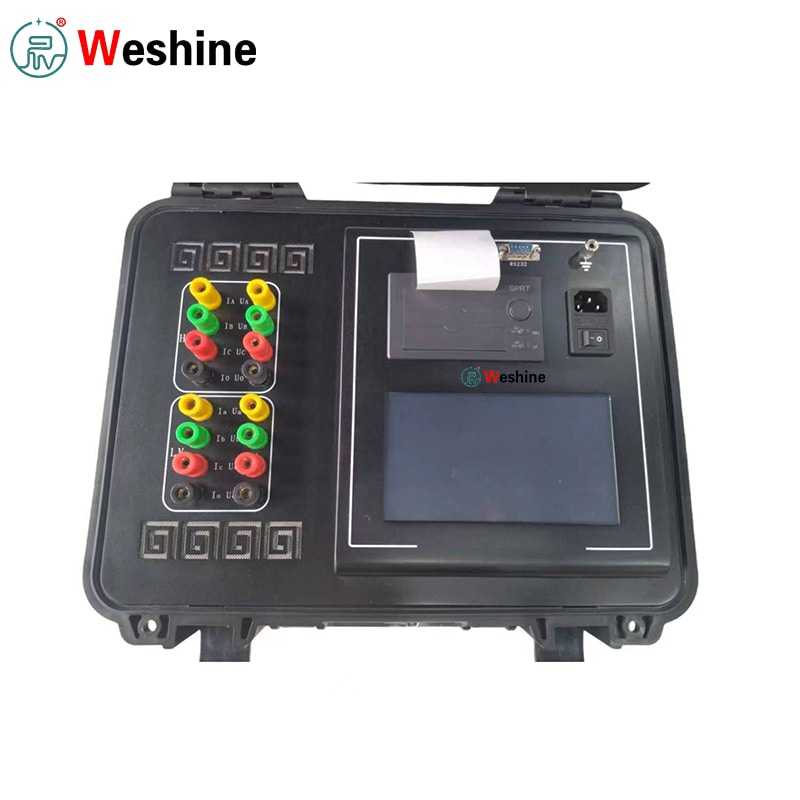

De gebruikersinteractie vindt plaats op een 7-inch LCD-kleurenaanraakscherm met tweetalige Chinees-Engelse aanwijzingen op het scherm.

● Testrapporten kunnen direct worden gegenereerd via de ingebouwde microprinter.

● Alle datasets kunnen worden opgeslagen op USB-flashdrives en worden geordend op testdatum en serienummer van de transformator.

● Hardwarecommunicatieopties omvatten geïsoleerde RS232-, Bluetooth- en interne RS485-businterfaces.

Technische parameters

Productgids

Voordat u de Transformer DC Resistance and Turns Ratio 2 in 1 Tester gebruikt, moet u controleren of de doeltransformator volledig spanningsloos is, veilig is ontladen en goed is geaard. Sluit altijd de beschermende aardeaansluiting van het instrument aan voordat u testklemmen bevestigt.

Voor het testen van de DC-weerstand bevestigt u de hoogspannings- en laagspanningsstroompotentiaalklemmen aan de overeenkomstige transformatorbussen. Voor transformatoren met twee wikkelingen dient u de aansluitingen A, B, C, O en a, b, c, o te bedraden volgens de bedradingsschema's. Voor eenfasige transformatoren sluit u de relevante hoge- en lagezijdeklemmen aan zoals aangegeven in het diagram. Schakel de tester in met AC 220 V-voeding. Navigeer door de touchscreenmenu's om de transformator-ID, het wikkelmateriaal, de testmodus, het stroombereik, de wikkelingsparameters en de instellingen voor temperatuurconversie in te voeren, en start vervolgens de meting van de DC-weerstand of de windingsverhouding.

Wanneer u tests voor de rotatieverhouding uitvoert, selecteert u nauwkeurige verbindingsgroep- en tap-changer-informatie om correcte verhouding-, fout- en vectorgroepuitvoer te garanderen. Als een aansluiting met omgekeerde polariteit, kortsluiting of bedradingsfout wordt gedetecteerd, stop dan onmiddellijk met testen en inspecteer alle meetsnoeren voordat u het werk hervat. Nadat de test is voltooid, bekijkt u de meetwaarden op het scherm. Print indien nodig papieren rapporten, sla gegevens intern op of exporteer datasets naar een USB-flashstation voor latere rapportcompilatie.

Functies

1. Ondersteunt het testen van de DC-weerstand van de transformator en het testen van de draaiverhouding in één instrument.

2. Meet tegelijkertijd driefasige DC-weerstand.

3. Meet transformatorverhouding, verhoudingsfout en vectorgroep.

4. Biedt automatische magnetisatie voor DC-weerstandstests.

5. Biedt automatische excitatiemethode voor intern delta-aangesloten driefasige vijfarmige transformatoren.

6. Berekent automatisch de driefasige weerstandsonbalans.

7. Toont en print testgegevens voor hoogspannings-, middenspannings- en laagspanningswikkelingen.

8. Berekent weerstandswaarden omgezet naar nominale temperatuur.

9. Ondersteunt eenfasige en driefasige transformatorverhoudingsmeting.

10. Detecteert omgekeerde hoogspannings- en laagspanningsverbindingen tijdens het testen van de verhoudingen.

11. Detecteert kortsluiting in de transformator en kortsluiting tussen de bochten tijdens het testen van de verhoudingen.

12. Inclusief uitgebreide EMF-bescherming tegen ruggen.

13. Biedt bediening van een 7-inch kleurenaanraakscherm.

14. Inclusief ingebouwde microprinter voor veldtestrapporten.

15. Ondersteunt USB-opslag voor externe gegevensback-up.

16. Biedt geïsoleerde RS232-communicatie en Bluetooth-communicatie.

17. Inclusief Chinese en Engelse menuaanwijzingen.

Toepassingsscenario's

De Transformer DC Resistance and Turns Ratio 2 in 1 tester is bedoeld voor transformatorfabrikanten voor validatie vóór verzending van de DC-weerstand van de wikkeling, fase-onbalans, fout in de turn-ratio en vectorgroep. Eén enkele eenheid voldoet aan twee verplichte fabriekstestvereisten en vereenvoudigt de voorbereiding van apparatuur en de testdocumentatieworkflows voor productieteams.

Voor energiebedrijven en onderstationbeheerders is deze diagnosetester van toepassing op de installatie van nieuwe units, oplevering, gepland onderhoud en het oplossen van fouten. Wikkelingsweerstandsgegevens leggen potentiële slijtage van de contactwisselaar en abnormale faseweerstandsafwijkingen bloot; De resultaten van de windingsverhouding verifiëren de tikpositie en de juistheid van de verbindingsgroep.

In reparatiewerkplaatsen voor transformatoren vertrouwen technici op deze tester om de wikkelstatus te beoordelen na het opwikkelen, droogbehandeling of revisie van de kraanwisselaar. Gegevenssets over weerstand en windingsverhouding vóór en na de reparatie kunnen worden vergeleken om te verifiëren dat transformatoren terugkeren naar een aanvaardbare bedrijfstoestand.

Voor inbedrijfstellingsploegen in het veld vermindert het alles-in-één ontwerp de hoeveelheid testapparatuur die naar locaties wordt getransporteerd. Ingebouwd printen, USB-archivering en op transformator-ID gebaseerde gegevenssortering genereren goed gestructureerde records voor projectacceptatiedocumenten en te leveren eindproducten voor eindklanten.

Toepassingen

De Transformer DC Resistance & Turns Ratio 2-in-1 TTR-tester wordt algemeen gebruikt door OEM's van transformatoren, exploitanten van elektriciteitsbedrijven, onderhoudspersoneel van onderstations, aannemers van elektrische installaties, reparatiewerkplaatsen voor transformatoren, industriële energieafdelingen en leveranciers van hoogspanningstests.

Typische proefpersonen zijn onder meer vermogenstransformatoren, distributietransformatoren, eenfasige en driefasige transformatoren, twee- en driewikkelingstransformatoren, stervormige wikkelingen, delta-verbonden wikkelingen, belastingstransformatoren met aftakkingen, onderlinge inductoren van instrumenten, generatoren, elektromotoren en andere gewikkelde apparatuur met lage weerstand.

Veelgebruikte zoekaliassen in de branche voor overzeese SEO- en B2B-sourcing: diagnostische tester voor transformatoren, DC-wikkelingsweerstandstester, tester voor transformatoromwentelingen, transformator TTR-tester, transformatorverhouding en wikkelingsweerstandstester, transformatorvectorgroepstester, testinstrument voor transformatoronderhoud.

Klant geval

Eén onderhoudscontractant voor transformatoren had behoefte aan efficiëntere tests van de distributietransformatoren tijdens stroomstoringen in onderstations. Voorheen gebruikte hun veldploeg afzonderlijke DC-weerstandstesters en draaiverhoudingstesters, wat regelmatig herhaalde bedradingswijzigingen en een onsamenhangende administratie voor elke transformatoreenheid met zich meebracht.

Door de Transformer DC Resistance and Turns Ratio 2 in 1 Tester alles-in-één tester in te zetten, kunnen zowel de gelijkstroomweerstands- als de windingsverhouding- en vectorgroeptests met één instrument worden uitgevoerd. Na de juiste aarding en installatie van de kabels registreren technici de weerstandsmetingen van de driefasige wikkelingen, evalueren de fasebalans en gaan vervolgens verder met controles van de draaiverhouding en vectorgroepen zonder de testkabels opnieuw te leggen.

Tijdens één onderhoudsopdracht signaleerde de DC-weerstandsuitgang een abnormale faseafwijking onder een specifieke tikpositie. Het team gebruikte vervolgens de geïntegreerde TTR-functie om de kraaninstelling en verbindingsgroep te controleren, waarbij de hoofdoorzaak werd gelokaliseerd in een defect kraan-wisselaarcontact. Gedrukte exemplaren en op USB opgeslagen digitale gegevens werden rechtstreeks toegevoegd aan officiële onderhoudsrapporten.

Het gebruik van deze gecombineerde tester verminderde de arbeidsuren voor het instellen op locatie, verbeterde de consistentie van de gegevens bij kruisproeven en versoepelde de algehele workflows voor transformatorinspectie voor buitendiensttechnici.

Veelgestelde vragen

Vraag 1: Waar wordt deze tester voor gebruikt?

A1: Het voert een DC-weerstandsmeting van de transformatorwikkeling uit, samen met de transformatoromwentelingenverhouding en vectorgroepverificatie.

Vraag 2: Kan deze tester tegelijkertijd de driefasige weerstand testen?

A2: Ja. Het ondersteunt gelijktijdige driefasige DC-weerstandstesten en biedt selecteerbare stroombereiken van 10 A, 5 A en 1 A.

Vraag 3: Wat is de maximale DC-weerstandsteststroom?

A3: Voor DC-weerstandstests met individuele fasen bereikt de maximale teststroom 20 A.

Vraag 4: Wat is de nauwkeurigheid van de DC-weerstandsmeting?

A4: Officiële handleiding specificeert meetnauwkeurigheid van klasse 0,2 met een leesresolutie van 0,1 μΩ.

Vraag 5: Wat is het meetbereik van de transformatorverhouding?

A5: Het meetbereik van de draaiverhouding bedraagt ​​1 tot 10.000.

Vraag 6: Kan het een transformatorvectorgroep meten?

A6: Ja. Het identificeert transformatorverbindingsgroepen en ondersteunt algemene configuraties, waaronder YY, YD, DD en DY, zoals vermeld in de gebruikersdocumentatie.

Vraag 7: Hoe snel is de verhoudingstest?

A7: Volgens de producthandleiding kan de test van de eenfasige draaiverhouding binnen ongeveer 15 seconden worden voltooid.

Vraag 8: Ondersteunt het het afdrukken en exporteren van gegevens?

A8: Ja. Deze tester wordt geleverd met een ingebouwde microprinter en USB-opslag voor externe archivering van testresultaten.

Vraag 9: Welke communicatie-interfaces zijn inbegrepen?

A9: Hardware-interfaces bevatten geïsoleerde RS232-, Bluetooth- en interne RS485-buscommunicatie.

Vraag 10: Welke veiligheidsvoorzieningen zijn inbegrepen?

A10: Beveiligingsmechanismen omvatten tegen-EMF-beveiliging voor gelijkstroomweerstandstests, detectie van omgekeerde aansluiting bij hoog-laagspanning, plus een alarm voor kortsluiting en inter-turn-fault tijdens verhoudingsmeting.

Weshine-voordelen

Weshine Electric levert professionele transformatortestinstrumenten en elektrische diagnoseapparatuur voor nutsbedrijven, transformatorfabrikanten, onderstations, veldaannemers, reparatiewerkplaatsen en industriële onderhoudsteams.

Voor deze Tester Transformer DC Resistance & Turns Ratio 2-in-1 TTR-tester ondersteunt Weshine wereldwijde klanten met advies over modelselectie, praktische begeleiding bij testmethoden, bevestiging van technische parameters, projectklare documentatie en complete after-sales service.

Het testen van transformatoren vereist foutloze bedrading, stabiele acquisitie met lage weerstand, nauwkeurige verhoudingsvalidatie en strikte risicobeheersing na gelijkstroomweerstandsmeting. Deze tester consolideert twee onmisbare transformatorinspectieworkflows in één hardware-eenheid, uitgerust met touchscreenbediening, automatische berekeningen, afdrukken op locatie, multi-mode gegevensopslag en gediversifieerde communicatiemogelijkheden.
