TTR-test van transformator

Weshine® heeft de Turns Ratio Tester uitgevonden voor het testen van TTR-test van transformator met CE-certificaat, hoge kwaliteit en nauwkeurigheid, uitgevonden en geproduceerd volgens nationale normen, complete elektrische testoplossing beschikbaar. Neem contact met ons op voor meer informatie over Turns Ratio Tester voor het testen van de TTR-test van Transformer van Weshine!

Stuur onderzoek PDF-download

Productomschrijving

Weschijn

De transformatieverhouding van een transformator is gelijk aan het aantal windingen van de primaire wikkeling gedeeld door het aantal windingen van de secundaire wikkeling. De transformatorverhouding zorgt voor de gewenste prestatie van de transformator en de bijbehorende spanning die nodig is voor de secundaire wikkeling.

Als de secundaire spanning lager moet zijn dan de primaire spanning - een step-down transformator - moet de secundaire wikkeling minder windingen hebben dan de primaire en vice versa voor een step-up transformator; wanneer de verhouding van de transformator de spanning verlaagt, verhoogt deze de stroom en vice versa. Daarom is de spannings- en stroomverhouding van een ideale transformator direct gerelateerd aan de transformatieverhouding.

Helaas zijn transformatoren niet perfect, in een echte transformator kunnen de spannings- of stroomverhoudingen niet overeenkomen met de fysieke verhoudingen van de transformator vanwege verschillende elektrische verliezen zoals in de ijzeren kern van de transformator (hysteresis en wervelstroomverliezen) en koper. verliezen (vanwege de weerstand van de primaire en secundaire wikkelingen); daarom proberen fabrikanten transformatoren te ontwerpen om deze verliezen te minimaliseren voor maximale efficiëntie bij volledige belasting, vermogensconversie van meer dan 95%, waardoor een verschil van niet meer dan 5% wordt verkregen met de spanningsverhouding / slagverhouding van de transformator.

Weshine vond de transformator-draaiverhouding-test of TTR-test uit om te metenTTR-test van transformatoren bevestigt dat de transformator de juiste verhouding van primaire windingen tot secundaire windingen heeft. Het correct gebruiken van deze test kan helpen bij het identificeren van de prestaties van de tapwisselaar, kortgesloten windingen, open wikkelingen, onjuiste wikkelverbindingen en andere fouten in transformatoren. Het assortiment TTR-testers van Weshine is robuust om bestand te zijn tegen de zware omstandigheden waarin sommige transformatortests plaatsvinden. Het assortiment omvat verschillende functies om het testen te vereenvoudigen en te versnellen, evenals 3-fase TTR-testers en PT- en CT TTR-testers.

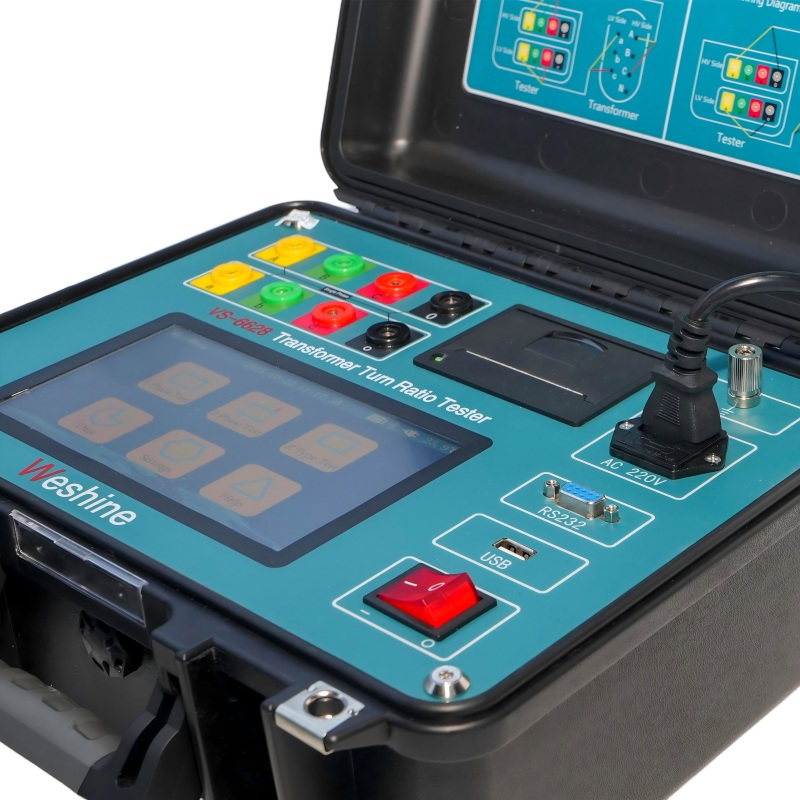

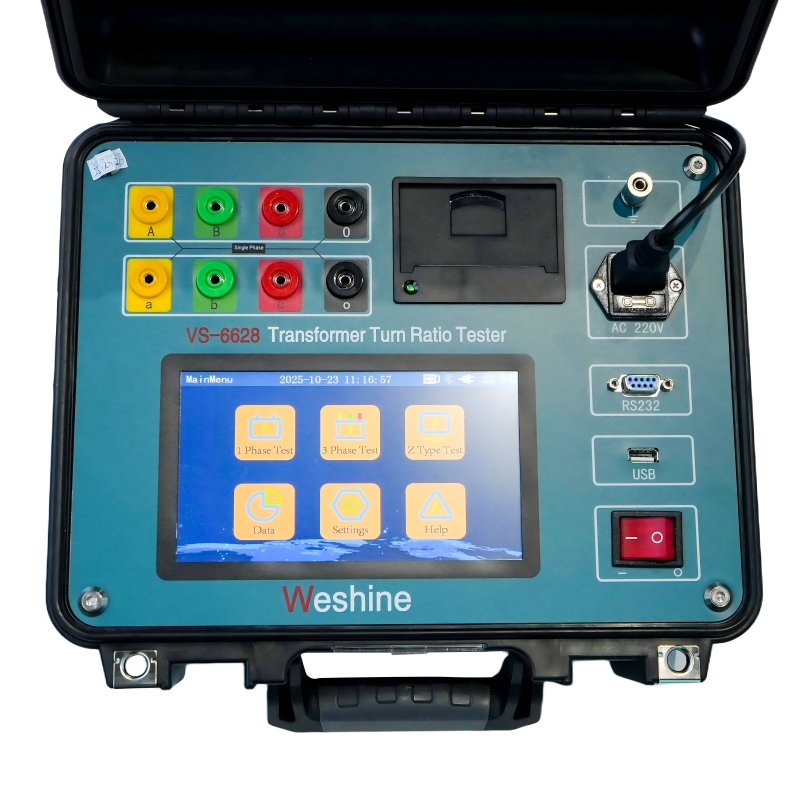

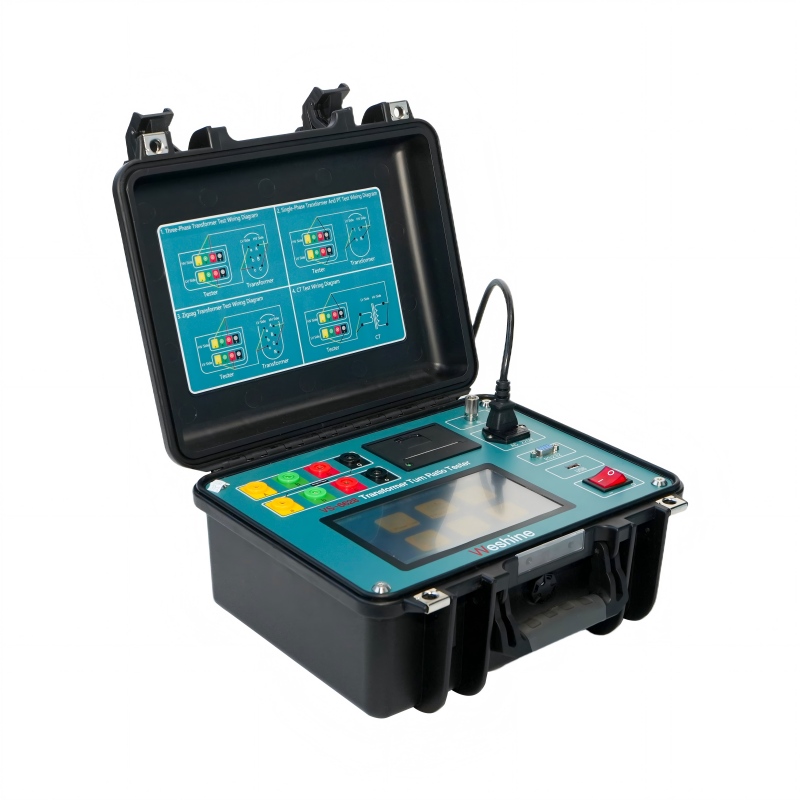

De VS-6628-serie driefasige testsets voor de wikkelverhouding van transformatoren zijn ontworpen om de wikkelverhouding van stroom-, instrument- en distributietransformatoren in een onderstation of productieomgeving te meten. Door het robuuste en robuuste ontwerp zijn deze instrumenten zeer geschikt voor gebruik in uiteenlopende veeleisende omgevingen. Onze kabels zijn speciaal ontworpen om de nodige flexibiliteit te bieden die nodig is bij koud weer.

Maar aangezien transformatoren tijdens hun levensduur onderhevig zijn aan verschillende spanningen en veranderingen, zowel elektrisch als mechanisch, moet de juiste draaiverhouding van de transformator worden gecontroleerd voordat de transformator in gebruik wordt genomen en tijdens verschillende onderhoudsschema's. Hier is de Transformer Turns Ratio Tester Daarom omvatten de windingsverhoudingen die zijn gemeten met behulp van verschillende testkits voor transformatorwindingverhoudingen (TTR-apparaten) verliezen die typisch aanwezig zijn in transformatoren, wat resulteert in windingsverhoudingen die verschillen van het fysieke aantal windingen, maar de werkelijke spanningsverhoudingen weerspiegelen die door fabrikanten en gebruikers worden verwacht, of de verhouding van een echte transformator transformator.

Weschijn

PRODUCTINFORMATIE
productnaam	TURNS RATIO TESTER VOOR HET TESTEN VAN TTR-test van transformator
Modelnummer	VS-6628	Bereik testen	0,9 ~ 10000
Nauwkeurigheid	0,2%	Certificaten	CE; EMC; LVD; ISO;
Typische applicatie	Test de windingsverhouding, faseverschuiving en polariteit.
Hulp bij het identificeren
Dimensies	345 x 295 x 175 mm	Gewicht	5 kg

Selecties

Weshine heeft 8 jaar ervaring, specifiek voor het omgaan met het complete assortiment elektrische apparatuur. Op dit moment heeft Weshine verschillende bochtenverhoudingstesters uitgevonden om te testenTTR-test van transformatorzoals weergegeven als formulier:

BESTELINFORMATIE VOOR TURNS RATIO TESTER VOOR TESTENTTR-test van transformator
Kat. Nee.	Bereik testen	Nauwkeurigheid	Oplossing	Dimensies (mm)	Gewicht (kg)
VS-6628	0,9 tot 10000	0,2%	0,0001 min	345 x 295 x 175	5
VS-6629	0,9 tot 10000	0,1% (0,9 tot 500) 0,2% (500 tot 3000) 0,3% (3000 tot 10000)	0.9ï½9.9999ï¼0.0001ï¼ 10ï½99.999ï¼0.001ï¼ 100ï½999,99ï¼0,01ï¼ 1000ï½9999,9ï¼0,1ï¼ 10000 en hogerï¼1ï¼	325 x 225 x 125	3.8
VS-6630	0,9 tot 10000	0,1% (0,9 tot 2000) 0,3% (2000 tot 10000)	0,0001 min	360 x 280 x 160	6
VS-6628T	0,8 tot 10000	0,1% (0,8 tot 3000) 0,2% (3000 tot 10000)	0,0001 min	320 x 240 x 130	3
VS-6628A	0,9 tot 10000	0,1% (0,9 tot 500) 0,2% (500 tot 3000) 0,3% (3000 tot 10000)	0.9ï½9.9999ï¼0.0001ï¼ 10ï½99.999ï¼0.001ï¼ 100ï½999,99ï¼0,01ï¼ 1000ï½9999,9ï¼0,1ï¼ 10000 en hogerï¼1ï¼	246 x 156 x 62	1.7

Gebaseerd op problemen met de toeleveringsketen: neem contact op met uw favoriete Weshine-distributeur voor actuele prijzen en doorlooptijden.

Kwaliteitscertificaten

We zijn altijd van mening dat al het succes van ons bedrijf direct verband houdt met de kwaliteit van de producten die we leveren. Schakeltester om te testenTTR-test van transformatorvoldoen aan de hoogste kwaliteitseisen gespecificeerd in ISO9001, ISO14000:14001 richtlijnen en ons strenge kwaliteitscontrolesysteem.
