Productomschrijving

Weshine VS-3121A werkt op batterijenIsolatietestmetermet digitale en analoge boogweergave, ontworpen voor hoogspanningsisolatieweerstandstests bij het onderhoud en de service van kabels, machines voor roterende installaties, transformatoren, schakelapparatuur en industriële toepassingen.

DC-isolatietesten worden uitgevoerd bij 250 V, 500 V, 1000 V, 2500 V, 5000 V. Het meetbereik van de isolatieweerstand is 100 k Î© tot 1000 G Î©. Automatische ontlading voor geteste capacitieve circuits wordt geleverd en afnemende spanning wordt weergegeven.

De guard terminal kan worden gebruikt om de effecten van oppervlaktelekkage en dus foutieve metingen bij het uitvoeren van isolatieweerstandstesten te minimaliseren.

Voor capacitieve testobjecten zal het instrument automatisch ontladen via een interne weerstand en een spanning aangeven over de klemmen in het bereik van 30 V tot 600 V, waarbij hogere spanningen worden aangegeven met âHiâ. Deze functie geeft een afnemende spanningsindicatie na het testen van reactieve belastingen. Wanneer de spanningsindicator verdwijnt, kan de gebruiker de meetsnoeren veilig loskoppelen.

De VS-3121AIsolatietestmeterwordt gevoed door acht 1,5 V IEC LR6 (AA) cellen. Veiligheidsvoorzieningen in het ontwerp zijn onder meer een waarschuwingsindicator voor hoge spanning, externe spanningsweergave na IR-test, automatische ontlading van reactieve belastingen en meetsnoeren

SOLLICITATIE

Elektrisch isolatiemateriaal verslechtert na verloop van tijd, wat leidt tot storingen en dure reparatierekeningen. Isolatieweerstandstesters passen een gereguleerde gelijkspanning toe over de isolatie en meten de stroom die erdoorheen vloeit door de wet van Ohm toe te passen om de isolatieweerstand te berekenen. De stroom vloeit omdat geen enkel isolatiemateriaal perfect is.

Het gebruik van IR-testers omvat:

â

■ Installatie van apparatuur

■ Gepland onderhoud

■ Oplossingen voor problemen

Isolatietesten met hoogspanning DC beïnvloeden de polarisatie van de isolatie zodanig dat opeenvolgende tests zonder volledige ontlading van de te testen eenheid verschillende resultaten zullen opleveren.

Er moet voor worden gezorgd dat altijd hetzelfde proces en dezelfde techniek wordt gebruikt voor het verbinden met en testen van een isolator om trendresultaten te kunnen bepalen. Het is belangrijk om zowel de temperatuur van de isolatie als de IR-waarden te registreren

EIGENSCHAPPEN EN VOORDELEN

■ Compacte, robuuste isolatieweerstandstester

■ Eenvoudige bediening en selectie van het spanningsbereik

■ AC- en DC-voltmeter (30 V - 600 V)

■ Door gebruiker instelbare IR-testtimer (standaard 1 min), (max. 19 m 50 s)

■ Zachte draagtas voor instrument en snoeren

■ Snelle start en volledige gebruikershandleiding

■ Vergrendelbare HV-geïsoleerde stekkers voor extra veiligheid

■ Luiken over terminals voorkomen dat vuil en andere voorwerpen per ongeluk binnendringen

SPECIFICATIES

Isolatie bereik	0,1 MÎ© tot 2 TÎ©
Nominale testspanningen	250 V, 500 V, 1000 V, 2500 V, 5000 V
Nauwkeurigheid van de eindspanning
	test spanning
	¥1000 V 0...5% van nominaal test spanning
Isolatie nauwkeurigheid	±5% ±3 cijfers
Kortsluitstroom	5mA ±0,5mA
Voltmeter nauwkeurigheid	±2%uitl.±3dgt
Stroomvoorziening	8 x LR6/AA-batterijen
Bedrijfstemperatuurbereik en vochtigheid
	- 20°C tot 45°C
Vochtigheid	80% RV
Opslagtemperatuurbereik en vochtigheid
	-20 °C tot 60 °C
Veiligheids bescherming	Isolatie Cat III 600 V
Opmerking	Servicefout met vermelde omgevingslimieten is twee keer een intrinsieke fout
EMC	Voldoet aan IEC 61326-1:2013
Dimensies	177 mm x 226 mm x 100 mm
Gewicht	1,9 kg (inclusief de batterij)

VS-3121

De VS-3121Isolatietestmeteris ontworpen voor elektrische en industriële testtoepassingen, waarbij bedrijfsspanningen hoger zijn dan 1000 V en hogere isolatietestspanningen vereist zijn.

In tegenstelling tot de VS-3121A biedt de VS-3121 een vast spanningsbereik van 50 V, 100 V, 250 V, 500 V, 1000 V en 2500 V.

Apparatuur met bedrijfsspanningen van meer dan 1 kV vereistIsolatietestmeters bij spanningen boven 1 kV. Onze 5/10/15 kV-units vormen de kern van hoogspanningstesten en bieden het hoogste niveau van kwaliteitstesten samen met veiligheid, gemak en draagbaarheid.

Voor volledige isolatietestcapaciteit van alle high-capital

VS-3127

De VS-3127Isolatietestmeterbiedt de mogelijkheid om nauwkeurige isolatieweerstandsmetingen uit te voeren tot 15 kV testspanning met een maximale weerstand van 30 TÎ©. De nauwkeurigheid van de weerstandsmeting is ± 5% van 1 MÎ© tot 3 TÎ©!

Voor nutsbedrijven en servicebedrijven is de VS-3127 een allround tester met zijn flexibiliteit en toekomstbestendigheid. De Webhine VS-3127 is ontworpen om te werken waar u ook werkt.

Nominale uitgangsspanning max bereik 7 versnellingen (250Vï¼500Vï¼1KVï¼2.5KVï¼5KVï¼10KVï¼15KV).

Maximale kortsluitstroom 7mA

Isolatieweerstandstest (IR), polarisatie-indextestï¼PI), diëlektrische absorptieverhoudingstest (DAR). Ramp-testmodus (RAMP), gefilterde weerstandstestmodus (FR). * Capaciteitstest (Cap.).

Spanningsbewakingsfunctie, die automatisch de live spanning van de gemeten spanning bewaakt

WAAROM TESTEN BIJ 15 KV?

5 kV tot 15 kV zal de teststroom verdrievoudigen - dit kan een negatieve teststroom voorkomen in aanwezigheid van veel ruis.

15 kV is gespecificeerd voor activa van 35.000 V tot 69.000 V op basis van NETA ATS 2007.

Motoren boven 34.500 V moeten worden getest bij 15 kV op basis van NETA ATS 2007.

SPECIFICATIES

Isolatie bereik	0,1 MÎ© tot 30 TÎ©
Nominale testspanningen	250 V, 500 V, 1 kV, 2,5 kV, 5 kV, 10 kV, 15 kV
Nauwkeurigheid van de eindspanning
	ï¼5%ï½10%ï¼±10V
Isolatie nauwkeurigheid	1 MÎ© tot 3 TÎ©, ±5% ±3 cijfers
	ï¼3 TÎ©, ±20% ±3 cijfers
Kortsluitstroom	¥7 mA ±0,5 mA
Ramp-testmodus	±2%uitl.±3dgt
Stroomvoorziening	Ga naar de vooraf ingestelde spanning door te testen met een stapgrootte van 10% van de vooraf ingestelde spanning
Bedrijfstemperatuurbereik en vochtigheid
	- 20°C tot 50°C
Vochtigheid	80% RV
Opslagtemperatuurbereik en vochtigheid
	-25 °C tot 65 °C
Spanningstest	AC/DC: 0Vï½1000V, Nauwkeurigheid: ± 5% uitlezing ± 3V
Capaciteitstest	10nFï½25uF, Nauwkeurigheid: ±10%uitl.±10nF
Huidige proef	0.01nAï½7mA, Nauwkeurigheid: ± 5% uitlezing ± 0,5 nA
Veiligheids bescherming	Isolatie Cat III 600 V
Opmerking	Servicefout met vermelde omgevingslimieten is twee keer een intrinsieke fout
EMC	Voldoet aan IEC 61326-1:2013
Dimensies	280 mm x 260 mm x 160 mm
Gewicht	4,9 kg (inclusief de batterij)

Selecties

Weshine heeft 8 jaar ervaring, specifiek voor het omgaan met het complete assortiment elektrische apparatuur. Op dit moment heeft Weshine er verschillende uitgevondenIsolatietestmetervoor elke stap zoals weergegeven als formulier:

BESTELINFORMATIE VOORIsolatietestmeterS
Kat. Nee.	Maximale testspanning	Maximaal testbereik	IR/PI/DAR	OPLOOP	FR	Kap.
VS-3121	2,5 kV	100 GÎ©	√
VS-3121A	5,0 kV	20 TI©	√

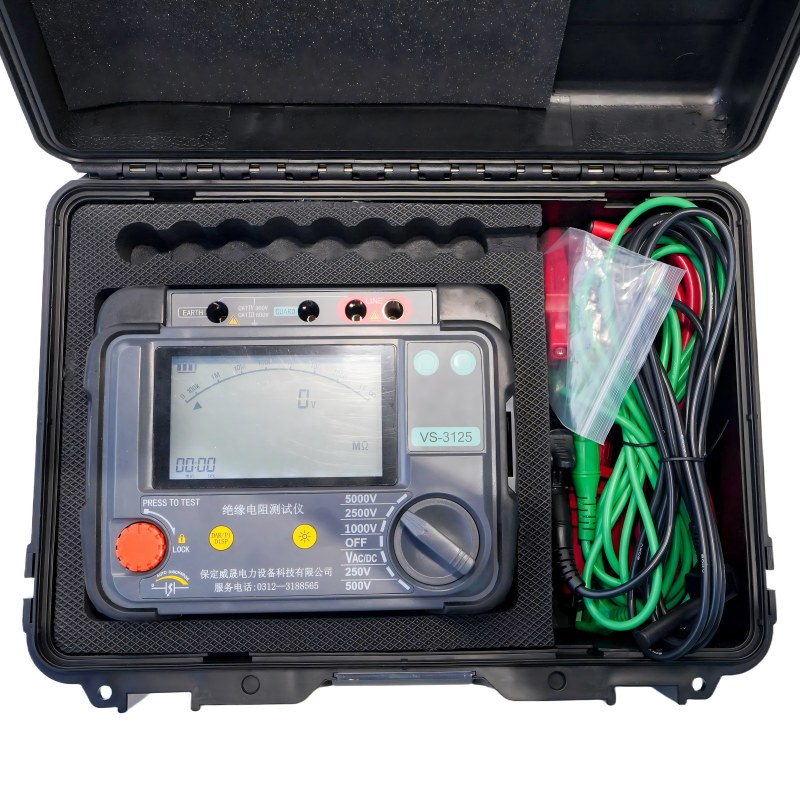

VS-3125	5,0 kV	10 TÎ©	√	√	√
VS-3125A	5,0 kV	10 TÎ©	√	√	√	√
VS-3126	10,0 kV	20 TI©	√	√	√
VS-3126A	10,0 kV	20 TI©	√	√	√	√
VS-3127	15,0 kV	30 TI©	√	√	√	√

Gebaseerd op problemen met de toeleveringsketen: neem contact op met uw favoriete Weshine-distributeur voor actuele prijzen en doorlooptijden.

Kwaliteitscertificaten

We zijn altijd van mening dat al het succes van ons bedrijf direct verband houdt met de kwaliteit van de producten die we leveren.Isolatietestmetervoldoen aan de hoogste kwaliteitseisen gespecificeerd in ISO9001, ISO14000:14001 richtlijnen en ons strenge kwaliteitscontrolesysteem.
