Ultralaagfrequente hoogspanningsgenerator

Als professionele fabrikant in China wil Weishine u graag een ultralaagfrequente hoogspanningsgenerator van hoge kwaliteit leveren, die is ontworpen voor wisselstroom en bestand is tegen het testen van elektrische isolatie, waarbij conventionele testapparatuur voor netfrequentie een overmatige capaciteit zou vereisen. Bij preventieve isolatietests is het testen op hoge spanning een van de belangrijkste methoden om te verifiëren of de isolatie van apparatuur veilig de gespecificeerde testspanning kan weerstaan. Voor testobjecten met een grote capaciteit, zoals XLPE-stroomkabels, stroomcondensatoren, grote generatoren en motoren, is bij 50 Hz AC-bestendigheidstests vaak een grote testtransformator of resonantietestset vereist. Een testsysteem met ultralage frequentie van 0,1 Hz vermindert de vereiste testvermogenscapaciteit en maakt veldtesten praktischer. Het compacte en draagbare ontwerp verlaagt de totale aanschafkosten voor veldtechnische teams.

De testunit genereert gecontroleerde AC-hoogspanning met ultralage frequentie. De beschikbare uitgangsfrequenties zijn 0,1 Hz, 0,05 Hz, 0,02 Hz en 0,01 Hz. Dankzij de lagere frequentie kan het instrument grotere capacitieve belastingen testen, terwijl de omvang van de testapparatuur en de stroomvraag beheersbaar blijven. Volgens de handleiding is het systeem vooral geschikt voor elektrische apparatuur met een grote equivalente capaciteit, waaronder stroomkabels, condensatoren, middelgrote en grote generatoren en motoren.

Productcomponenten

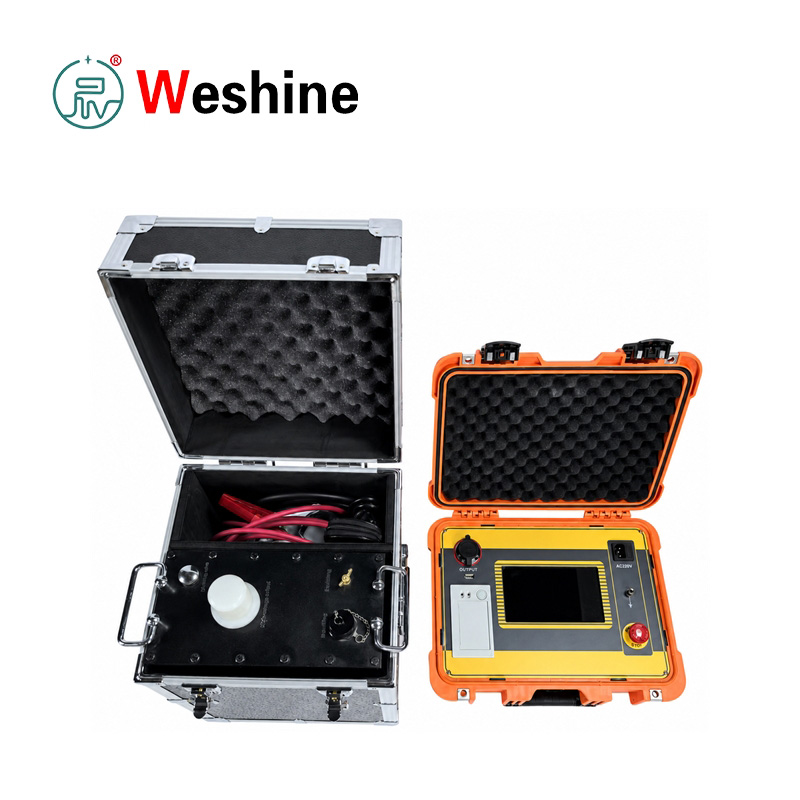

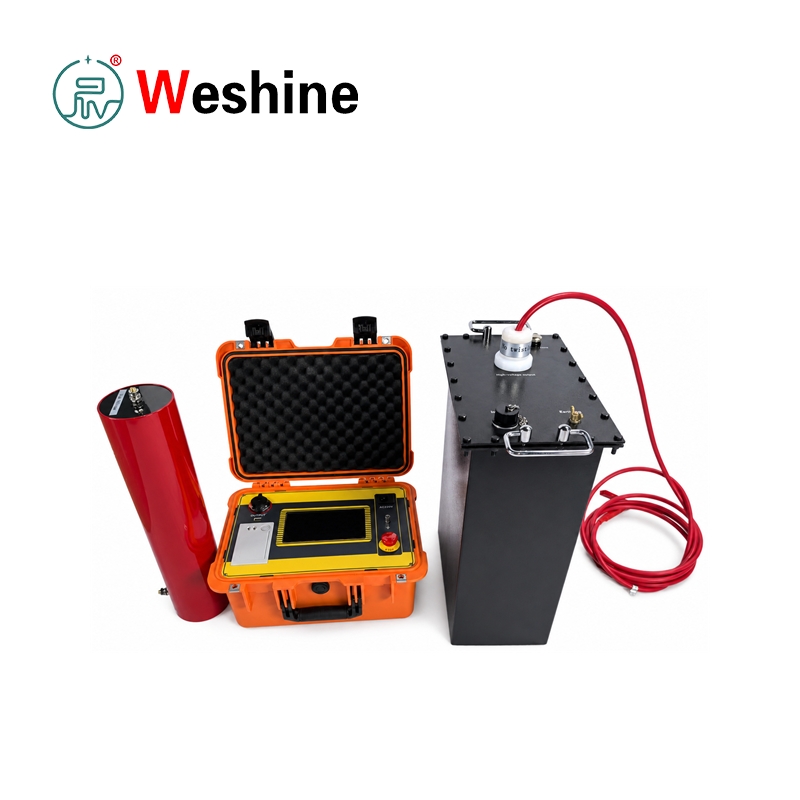

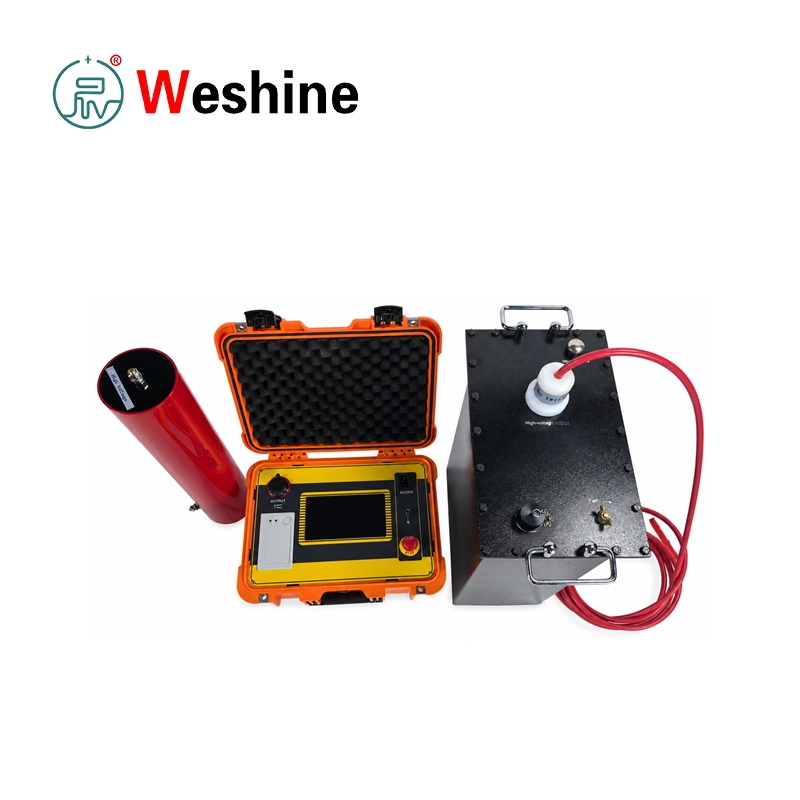

Het systeem bestaat uit twee hoofdonderdelen: een controller en een hoogspanningsbooster.

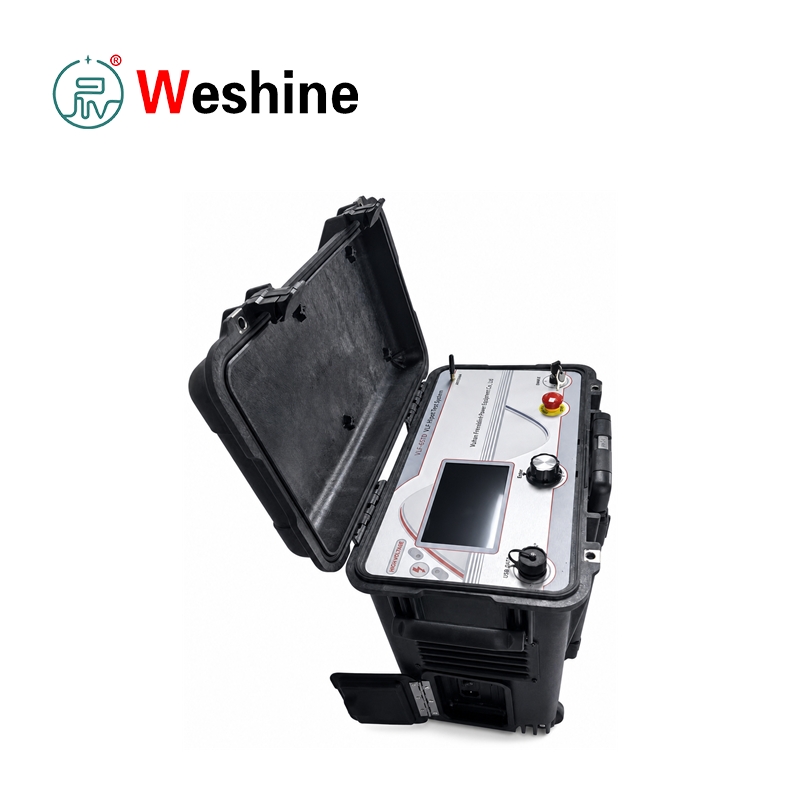

De controller bevat een 7-inch capacitief touchscreen, aan/uit-schakelaar, AC 220 V-ingang, aardingsterminal, USB-communicatiepoort, printer en noodstopknop.

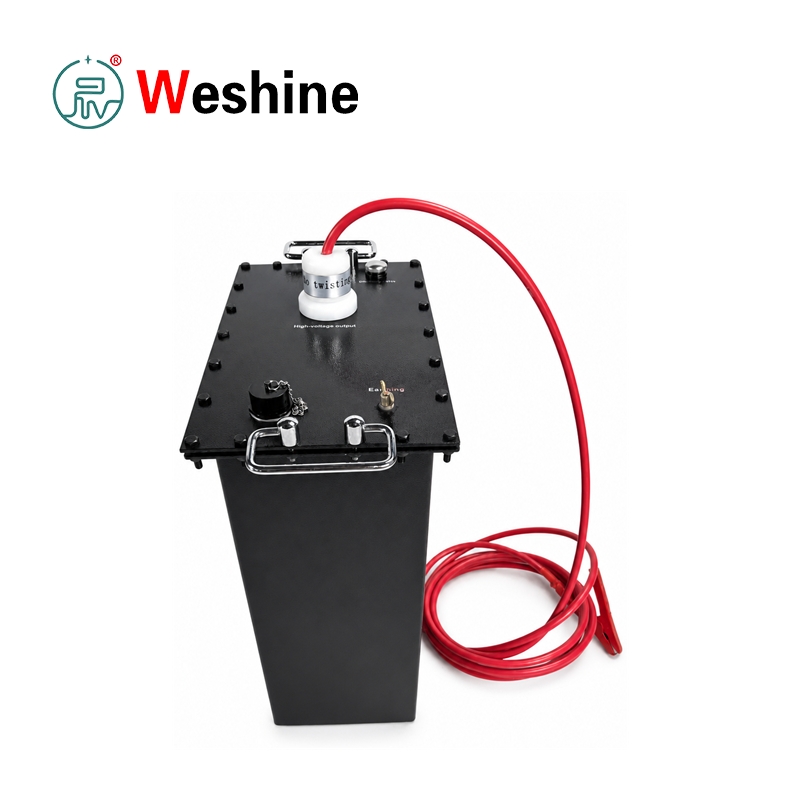

De booster produceert de hoogspanningsuitgang en wordt via de meegeleverde laagspanningskabel op de controller aangesloten. De hoogspanningsuitgang wordt met behulp van de meegeleverde hoogspanningskabel en aardingsaccessoires op het testobject aangesloten.

De bediening is geautomatiseerd

Na de bedrading stelt de gebruiker de uitgangsfrequentie, de testduur, de testspanning, de overstroomlimiet aan de hoogspanningszijde en de overspanningslimiet in op het aanraakscherm. Wanneer de test start, voert het instrument een zelfcontrole van de belasting, automatische spanningsstijging, uitvoer met constante amplitude, timing, normale uitschakeling en automatische ontlading uit. Het instrument kan stoppen door middel van een timer of door een handmatige stop. Het biedt ook bescherming tegen abnormale uitschakeling door middel van overspannings- en overstroombeveiliging.

Deze ultralaagfrequente hoogspanningsgenerator maakt gebruik van hoogspannings- en laagspanningsregeling met gesloten lus en negatieve feedback. In de handleiding staat dat de uitvoer geen capacitief stijgingseffect produceert. Meerdere beveiligingsfuncties omvatten overspanningsbeveiliging, overstroombeveiliging aan de hoogspanningszijde en overstroombeveiliging aan de laagspanningszijde, met een beveiligingsactietijd van niet meer dan 10 ms. De controller en de hoogspanningsgenerator zijn verbonden via laagspanningsregeling en optische besturing wordt gebruikt voor een veiligere werking. Duurzaam hardwareontwerp, lange levensduur voor langdurig projectgebruik en herhaald testen.

Testresultaten kunnen direct als testrapport worden afgedrukt. Historische gegevens worden automatisch opgeslagen na normale timerstop, handmatige stop, stop met overspanningsbeveiliging of stop met overstroombeveiliging. Het instrument kan maximaal 64 meetgegevens opslaan; oudere records worden automatisch verwijderd wanneer de opslaglimiet wordt overschreden. Het systeem ondersteunt ook het instellen van datum en tijd, schakelen tussen Chinese en Engelse interfaces, automatische opslag, automatisch afdrukken en USB-communicatie met software voor het hogere management.

De testapparatuur voldoet aan DL/T 849.4-2004, Algemene technische voorwaarden voor ultralaagfrequente hoogspanningsgeneratoren. In de handleiding wordt ook verwezen naar de 0,1 Hz VLF-testmethode voor XLPE-geïsoleerde stroomkabels van 35 kV en lager. Bij gebruik in het veld mag de capaciteit van het testobject de nominale capacitieve belasting van de geselecteerde instrumentconfiguratie niet overschrijden. Als de capaciteit van het testobject lager is dan 0,05 μF, kan een extra condensator van 0,05 μF parallel worden aangesloten om de normale uitvoer te ondersteunen.

Productparameter

Productgids

Werkingsprincipe van VLF-testapparaat

Het draagbare VLF-testapparaat werkt door een 50 Hz-vermogensfrequentiebestendigheidstest te vervangen door een AC-test met ultralage frequentie.

Voor capacitieve testobjecten is de stroom evenredig met de frequentie, capaciteit en spanning. Door de frequentie te verlagen tot 0,1 Hz of lager, wordt de vereiste testvermogenscapaciteit aanzienlijk verminderd, terwijl het praktische doel van AC-isolatiebestendig testen behouden blijft.

Apparatuuraansluiting vóór het testen

Sluit vóór het testen aan:

volgens het bedradingsschema in de handleiding.

De aardingsterminal moet met de aarde worden verbonden. De AC-ingang is aangesloten op een stroombron van 220 V, 50 Hz.

Als een draagbare generator wordt gebruikt, moeten de uitgangsspanning en -frequentie van de generator stabiel zijn.

Parameterinstelling en testvoorbereiding

Schakel de controller in en open het parameterinstelscherm.

Stel de volgende parameters in:

Beschikbare frequenties zijn onder meer:

De testduur kan worden ingesteld van 0 tot 99 minuten.

De door het instrument weergegeven spannings- en stroomwaarden zijn piekwaarden.

Automatisch testproces

Nadat u op Start heeft gedrukt, voert het instrument een zelfcontrole uit.

Het testproces omvat:

1. Laad zelfcontrole
2. Automatische spanningsstijging
3. Uitgang met constante amplitude
4. Bestand tegen timing
5. Automatische uitschakeling en ontlading

Als er geen belasting wordt gedetecteerd, geeft de controller een nullastwaarschuwing weer.

Nadat de ingestelde spanning is bereikt, handhaaft het instrument een constante amplitude-uitvoer en start het weerstandtimingproces.

Wanneer de ingestelde tijd is bereikt, stopt het systeem de hoogspanningsuitgang en ontlaadt het testobject automatisch.

Uitschakelmodi en gegevensbeheer

Het instrument ondersteunt:

Normale uitschakeling

Abnormale uitschakeling

In elke uitschakelmodus worden de testgegevens opgeslagen als historische gegevens.

Gebruikers kunnen:

Gids voor het testen van kabels

Voor kabeltesten:

1. Ontkoppel alle elektrische apparatuur die op de kabel is aangesloten voordat u gaat testen.
2. Meet de isolatieweerstand met een megohmmeter.
3. Voer de VLF-bestendigheidstest alleen uit nadat de isolatiecontrole acceptabel is.

De handleiding specificeert:

Testduur:

Gids voor het testen van synchrone motoren

Voor het testen van synchrone motoren beveelt de handleiding fase-voor-fase testen aan.

Testmethode:

De testtijd is over het algemeen hetzelfde als de stroomfrequentiebestendigheidstest, gewoonlijk:

Tijdens het testen moeten operators het volgende in acht nemen:

Veiligheidsontlading na testen

Gebruik na het uitschakelen de ontladingsstaaf om het testobject volledig te ontladen voordat u eventuele kabels verwijdert.

Deze stap is essentieel, vooral voor capacitieve apparatuur zoals:

Functies

1. Ondersteunt 0,1 Hz ultra-lage frequentie AC, bestand tegen testen.

2.Ondersteunt uitgangsfrequentieselectie van 0,05 Hz, 0,02 Hz en 0,01 Hz.

3. Biedt automatische spanningsstijging, uitvoer met constante amplitude, timing, uitschakeling en ontlading.

4. Meet en geeft hoogspanningsuitgang en teststroom weer als piekwaarden.

5. Biedt overspanningsbeveiliging voor de hoogspanningsuitgang.

6. Biedt overstroombeveiliging aan de hoogspanningszijde en de laagspanningszijde.

7. Schakelt automatisch de uitvoer uit wanneer de spanning of stroom de ingestelde limiet overschrijdt.

8. Beschermingsactietijd niet meer dan 10 ms.

9. Biedt bediening van een 7-inch capacitief touchscreen.

10.Toont testgegevens en uitgangsgolfvorm op het aanraakscherm.

11.Inclusief automatische opslag van historische gegevens voor maximaal 64 records.

12.Beschikt over een ingebouwde printer voor het afdrukken van testrapporten.

13.Ondersteunt USB-communicatie met software voor het hogere management.

14.Inclusief Chinese en Engelse interfaceschakeling.

15. Biedt gesloten-lus hoogspannings- en laagspannings-negatieve feedbackregeling.

16.Ondersteunt AC-bestendigheid tegen het testen van testobjecten met grote capaciteit.

17.Inclusief ontladingsstaaf en aardingskabel voor veilige ontlading na de test.

18.Voorzien van een noodstopknop op de controller.

19.Ondersteunt gebruik binnen en buiten.

20. Inclusief compensatiecondensator voor testobjecten met kleine capaciteit.

Toepassingsscenario's

Energievoorzieningen

Energiebedrijven gebruiken de VLF-testapparatuur om het testen van middenspanningskabels, grote motoren, generatoren, condensatoren en andere elektrische apparatuur met grote capaciteit te doorstaan ​​tijdens preventief onderhoud en acceptatietests.

Fabrikanten van transformatoren

Fabrikanten van transformatoren en elektrische apparatuur kunnen de testset gebruiken in testgebieden waar isolatiesystemen met grote capaciteit AC-bestendigheid vereisen bij een lagere frequentie.

Elektriciteitscentrales

Energiecentrales gebruiken het instrument voor het testen van generatorstatorwikkelingen, grote motoren, servicekabels van stations en gerelateerde isolatiesystemen tijdens inbedrijfstelling, revisie en routineonderhoud.

Spoorwegen

Spoorwegvoedingssystemen maken gebruik van middenspanningskabels en roterende apparatuur. De testunit ondersteunt praktijktests tijdens geplande onderhoudsonderbrekingen.

Industriële installaties

Industriële faciliteiten zoals mijnbouw, petrochemie, staal en productiefabrieken kunnen het instrument gebruiken voor kabel- en motorisolatie en zijn bestand tegen tests in stroomdistributiesystemen.

Universiteiten

Universiteiten en opleidingscentra kunnen het systeem gebruiken voor het aanleren van VLF-bestendigheidstestprincipes, capacitieve stroomberekening, kabeltestprocedures en praktijkoefeningen op het gebied van hoogspanningsveiligheid.

Testlaboratoria

Hoogspanningslaboratoria kunnen vertrouwen op de Ultra Low Frequency High Voltage Generator voor AC, die bestand is tegen het testen van capacitieve testobjecten, kabelmonsters, motoren en isolatiesystemen die gecontroleerde ultra-laagfrequente spanning vereisen.

Kabelonderhoud

Kabelonderhoudsteams gebruiken het testapparaat voor XLPE-kabelacceptatietests, preventieve tests, vervolgcontroles op fouten en isolatieverificatie na installatie of reparatie.

Toepassingen

1.0,1 Hz VLF AC is bestand tegen testen.

2.XLPE-voedingskabel is bestand tegen testen.

Testen van kabelisolatie bij 3,35 kV en lager.

4. De vermogenscondensator is bestand tegen testen.

5. Middelgrote en grote generatorisolatietesten.

6. De motorstatorwikkeling is bestand tegen testen.

7. Testen van kabeloverdracht.

8. Testen van preventief onderhoud van kabels.

9.Verificatie van de isolatie van apparatuur met grote capaciteit.

10.Field AC is bestand tegen testen met een verminderde testvermogencapaciteit.

11. Automatische getimede hoogspanningstests.

12.Overspannings- en overstroombeveiliging zijn bestand tegen testen.

13. Opslag van historische testrecords.

14. Generatie van afgedrukte testrapporten.

15. Controle van de isolatieconditie vóór inschakeling.

Klant geval

Industrie: Aannemer voor kabelonderhoud.

Probleem: Een onderhoudscontractant moest acceptatietests uitvoeren op een nieuw geïnstalleerde XLPE-middenspanningskabel. Conventionele netfrequentie AC-bestendige apparatuur was moeilijk te transporteren en vereiste een hogere stroomcapaciteit vanwege de kabelcapaciteit. Het team had een draagbare AC-bestendige oplossing nodig die geschikt was voor het testen van veldkabels.

Testproces: De technici ontkoppelden alle apparatuur die op de kabel was aangesloten en controleerden eerst elke fase met een megohmmeter. Nadat ze de acceptabele isolatieweerstand hadden bevestigd, sloten ze de controller, de booster, de hoogspanningsuitgangskabel, de aardingskabel en de ontladingsstaaf aan volgens de testbedrading. De testspanning werd ingesteld op basis van de kabelfasespanning en de overstroomwaarde werd berekend op basis van de kabelcapaciteit, testfrequentie en spanning. Het team selecteerde een uitvoer van 0,1 Hz, stelde de vereiste testduur in en startte de automatische spanningsstijging.

Resultaat: Het instrument voltooide de automatische spanningsstijging, uitvoer met constante amplitude, timing, uitschakeling en ontlading. Tijdens de weerstandsperiode werden geen destructieve ontladingen, abnormaal geluid, rook, geur, onstabiele spanning of abnormale stroom waargenomen. De testgegevens werden opgeslagen en afgedrukt voor het projectrecord.

Voordelen: De aannemer heeft de AC-kabeltest uitgevoerd met een kleiner en praktischer veldsysteem. Automatische bescherming, timing, ontlading, opslag en afdrukken hielpen de handmatige bediening te verminderen en de testdocumentatie te verbeteren.

Veelgestelde vragen

Waarvoor wordt een ultra-laagfrequente hoogspanningsgenerator gebruikt? Het wordt gebruikt voor VLF AC en is bestand tegen het testen van elektrische apparatuur met een grote capaciteit, met name stroomkabels, stroomcondensatoren, generatoren en motoren.

Waarom 0,1 Hz VLF-testen gebruiken in plaats van 50 Hz AC-testen? Testobjecten met grote capaciteit vereisen een hoge stroomsterkte bij 50 Hz. Het verlagen van de testfrequentie tot 0,1 Hz vermindert de vereiste testcapaciteit aanzienlijk, waardoor AC-veldtests praktischer worden.

Welke uitgangsfrequenties zijn beschikbaar? De testunit ondersteunt uitgangsfrequentie-instellingen van 0,1 Hz, 0,05 Hz, 0,02 Hz en 0,01 Hz.

Wat is de maximale capacitieve belasting? De maximale belasting is 0,5 μF bij 0,1 Hz, 1,1 μF bij 0,05 Hz, 2,2 μF bij 0,02 Hz en 5,5 μF bij 0,01 Hz.

Welke beveiligingsfuncties zijn inbegrepen? Het instrument beschikt over overspanningsbeveiliging, overstroombeveiliging aan de hoogspanningszijde, overstroombeveiliging aan de laagspanningszijde, een noodstop en automatische ontlading na uitschakeling.

Kan de testset testrapporten afdrukken? Ja. De ingebouwde printer kan de huidige testgegevens en historische gegevens op het scherm afdrukken.

Hoeveel historische gegevens kunnen worden opgeslagen? Het instrument kan maximaal 64 historische testrecords opslaan. Records ouder dan de laatste 64 worden automatisch verwijderd.

Welke veiligheidsmaatregelen zijn vereist na het testen? Gebruik na het uitschakelen de ontladingsstaaf om het testobject volledig te ontladen voordat u eventuele kabels verwijdert. Hoogspanningstests mogen alleen worden uitgevoerd door opgeleid personeel dat de hoogspanningsveiligheidsprocedures volgt.

Weshine-voordelen

Weshine Electric levert elektrische testapparatuur voor energiebedrijven, aannemers, industriële installaties, laboratoria en kabelonderhoudsteams. Voor VLF-testen richt Weshine zich op praktische veldbediening, stabiele hoogspanningsuitgang, automatische bescherming, complete accessoires en duidelijke testdocumentatie. Instrumenten worden geleverd met fabrieksinspectiegegevens en bedieningsinstructies ter ondersteuning van betrouwbaar gebruik na levering.

Weshine kan klanten helpen met modelselectie, instelling van de kabeltestspanning, evaluatie van de belastingscapaciteit en aangepaste testvereisten. Als u op zoek bent naar stabiele testapparatuur voor de lange termijn, kan onze Ultra-Low Frequency High Voltage Generator volledig voldoen aan uw verschillende testvereisten op locatie. Met technische ervaring, kwaliteitscontrole, technische ondersteuning, betrouwbare testoplossingen en internationale service helpt Weshine gebruikers bij het efficiënt en veilig uitvoeren van kabel- en isolatietesten met grote capaciteit. Snelle wereldwijde logistiek, meerdere betalingsmogelijkheden voor buitenlandse bulkkopers.
