VLF Tan Delta-testsysteem

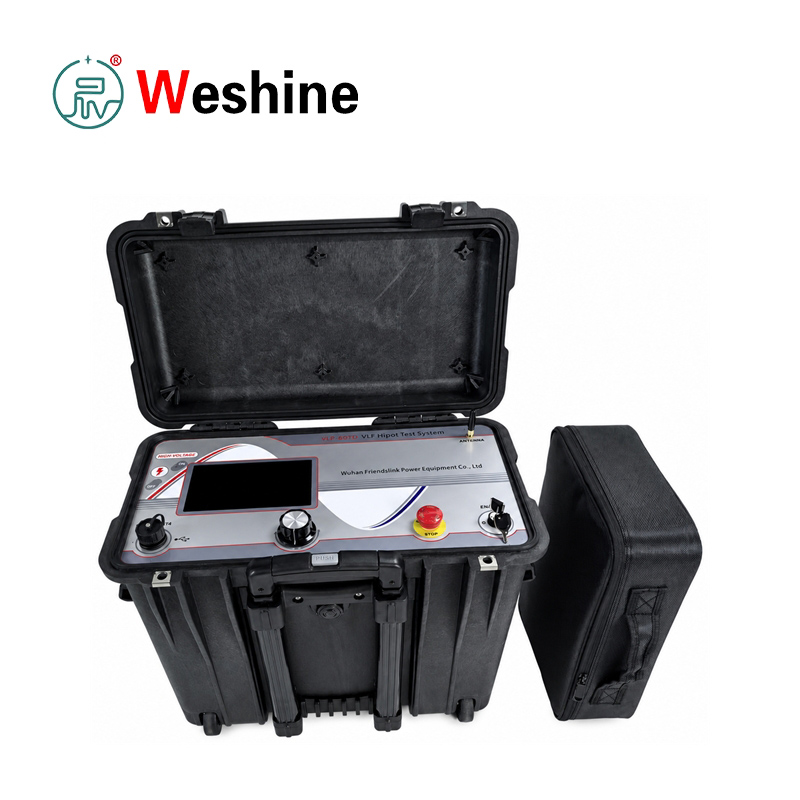

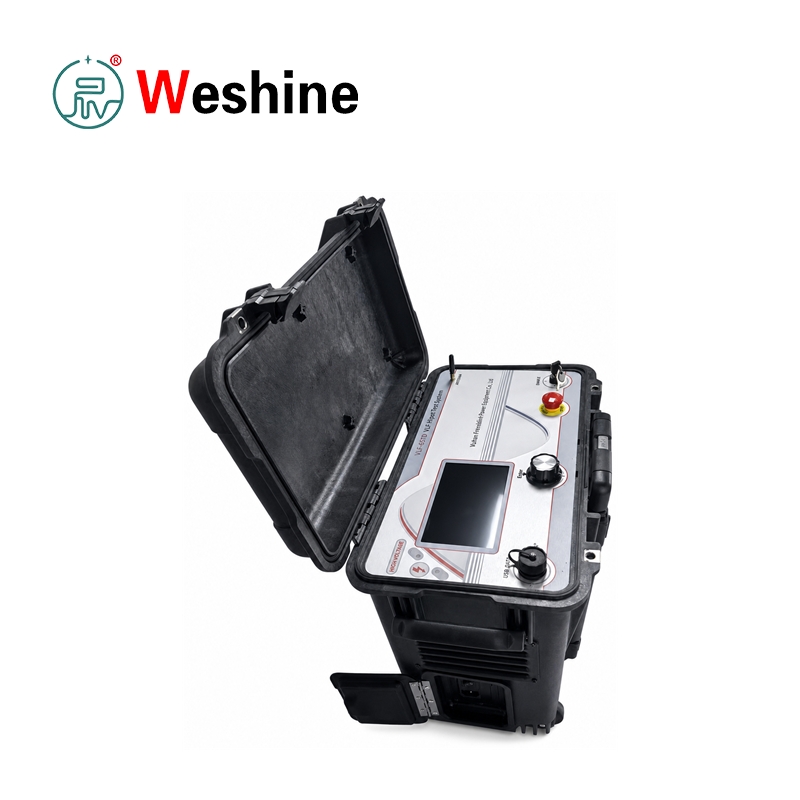

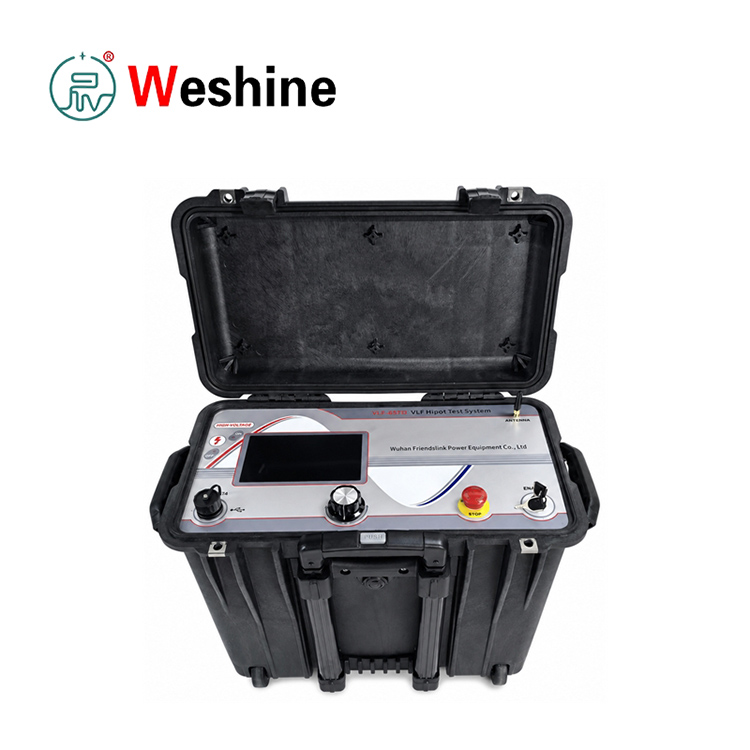

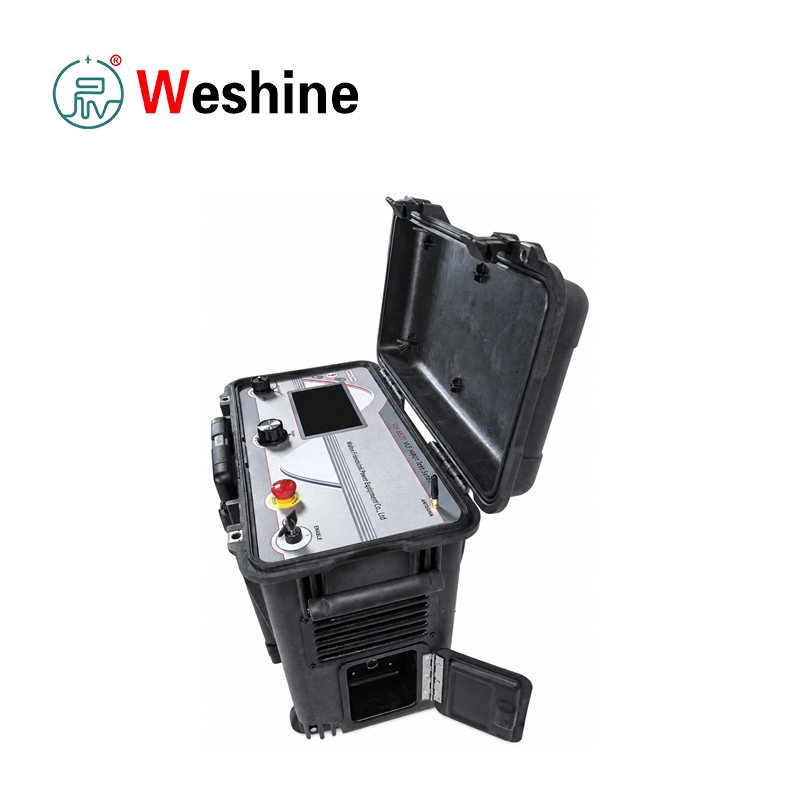

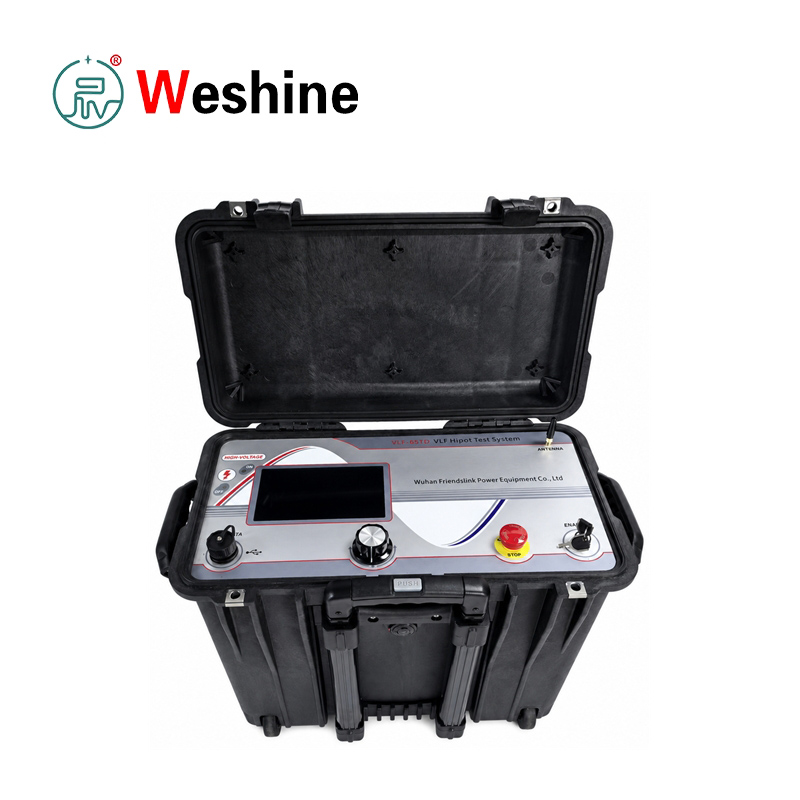

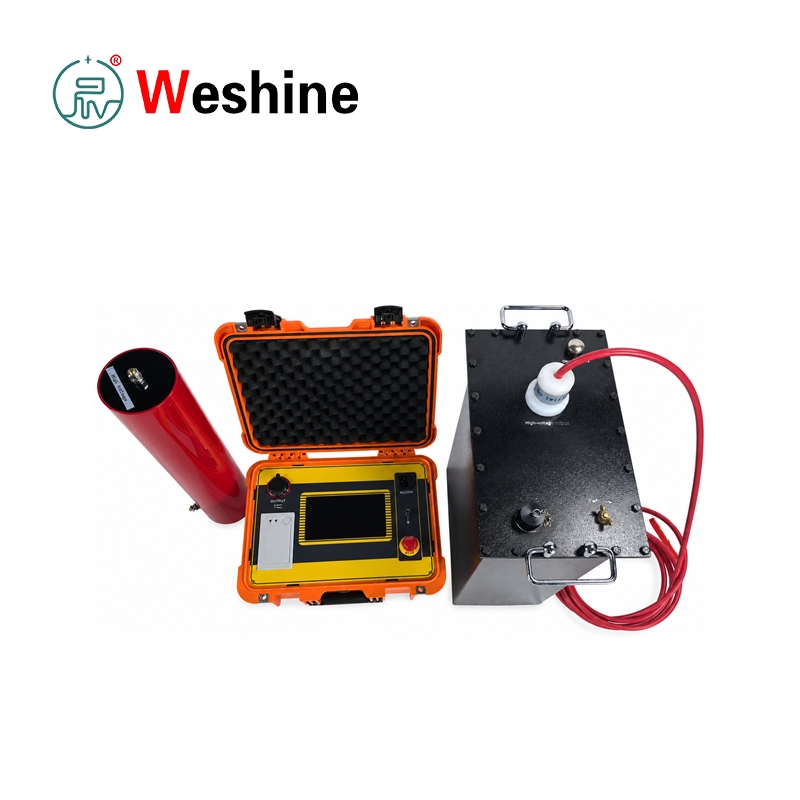

Het duurzame VLF Tan Delta Testsysteem aangeboden door Weshine, een professionele fabrikant in China, is ontworpen voor isolatiediagnose en is bestand tegen het testen van middenspanningskabels. Het integreert VLF AC-spanningsweerstand en diëlektrische verliesmeting in één compacte eenheid. De apparatuur voldoet aan de CENELEC-normen HD 620 S1:1996 en HD 621 S1:1996, van toepassing op PE-, XLPE- en papiergeïsoleerde kabels.

Tijdens routinematig kabelonderhoud kunnen onzichtbare isolatiedefecten, waaronder veroudering van waterbomen, vervuiling, mechanische schade en gedeeltelijke verslechtering, niet worden gedetecteerd door eenvoudige visuele inspectie. De 0,1 Hz VLF-sinusgolftest past AC-spanning toe op kabelisolatie, terwijl er veel minder stroomcapaciteit nodig is dan traditionele 50 Hz-testapparatuur, waardoor het testen van lange middenspanningskabels veel eenvoudiger wordt.

Dit VLF Tan Delta-testsysteem levert VLF-sinusgolfuitvoer voor weerstandstests en directe tan-delta-meting. De Tan Delta-waarde weerspiegelt de diëlektrische verliesfactor van kabelisolatie, die de mate van veroudering en verslechtering beoordeelt. De unit voert automatisch verliestests uit onder meerdere spanningsniveaus volgens een vaste procedure: 0,5 U0-cycli, U0-cycli en 1,5 U0-cycli. Na het voltooien van alle rondes worden de testgegevens opgeslagen en wordt de kabel volledig ontladen.

Er zijn twee standaardconfiguraties beschikbaar: 34 kV- en 45 kV-piekmodellen. De 34 kV-eenheid genereert sinusgolven tot 24 kV RMS (34 kV-piek); de 45 kV-eenheid bereikt 31,8 kV RMS (45 kV-piek). De DC-spanningsuitgang is ook ingebouwd, variërend van ±1~34 kV voor de 34 kV-versie en ±1~45 kV voor de 45 kV-versie. Rechthoekige golf- en DC-testmodi worden ook ondersteund.

Voor het onderhoud van de kabelmantel ondersteunt de testmachine mantelinspectie en het opsporen van fouten met een maximale uitgangsstroom van 10 kV. Lekstroommeting in DC-modus helpt bij het beoordelen van de algehele kwaliteit van de kabelisolatie. Ingebouwde storingsdetectie schakelt hoogspanning onmiddellijk uit zodra er een flashover of kabelstoring optreedt, waardoor volledige bescherming wordt geboden.

De complete set bevat de hoofdtesthost, hoogspanningskabel, aardingsdraad, netsnoer, USB-flashdrive en accessoiretas. USB 2.0-poort maakt gegevensexport en firmware-upgrade mogelijk. Alle testlogboeken worden lokaal opgeslagen en kunnen naar USB worden geëxporteerd voor het genereren van rapporten op de pc. Matchingsoftware ondersteunt het gelijktijdig openen van fase A/B/C-gegevensbestanden en levert gedetailleerde rapporten met testcijfers en diëlektrische verliescurven.

Veiligheid heeft de hoogste prioriteit. Tijdens bedrijf wordt er hoge spanning gegenereerd, dus alleen professioneel opgeleide technici mogen het apparaat bedienen. Operators moeten vijf kernveiligheidsregels strikt volgen: stroom uitschakelen, herinschakeling uitschakelen, nulspanning verifiëren, aarden en kortsluiten, aangrenzende onder spanning staande componenten isoleren. Voor hoogspanningstests zijn twee of meer personeelsleden ter plaatse nodig voor toezicht.

Productgids

De geïntegreerde kabeltester werkt door een regelbare sinusspanning van 0,1 Hz op geteste kabels aan te leggen. Vergeleken met conventionele 50 Hz AC-tests verlaagt de ultra-lage frequentietechnologie de huidige vraag naar capacitieve kabelbelastingen aanzienlijk, waardoor draagbare veldinspectie van middenspanningskabels mogelijk wordt.

Volg vóór het aansluiten van de kabel strikt de vijf hoogspanningsveiligheidsregels. Zorg ervoor dat de testkabel is uitgeschakeld, geïsoleerd, spanningsgecontroleerd, geaard en kortgesloten. Alle nabijgelegen delen onder spanning moeten worden afgedekt of gescheiden. Alleen getrainde operators kunnen de apparatuur bedienen als er minimaal één supervisor aanwezig is.

Sluit de accessoires in een vaste volgorde aan: sluit de aardingskabel eerst aan op de host-aardingsterminal en sluit vervolgens aan op de beschermende aarding van het station; bevestig de hoogspanningskabel aan de hoogspanningsuitgang; sluit de binnengeleider van de hoogspanningskabel aan op de kabelfase of mantel via bijpassende fittingen; bevestig de hoogspanningskabelafscherming aan een nabijgelegen aardingsrail; Sluit ten slotte het netsnoer aan.

Voor VLF-bestendigheidstests selecteert u golfvorm, nominale spanning, frequentie en testduur. Realtime piekspanning, stroom, uitgangsgolfvorm, ingestelde frequentie en RMS-waarden worden op het scherm weergegeven. De timer start automatisch zodra de spanning de vooraf ingestelde waarde bereikt.

Voor tan-delta-diagnose activeert u de diëlektrische verliesfunctie en voert u de nominale fasespanning U0 van de kabel in. De machine start automatische testcycli en elke volledige meting duurt ongeveer 3 minuten en 30 seconden. Het registreert kabelcapaciteit, weerstand, gemiddeld diëlektrisch verlies en real-time verlieswaarden onder 0,5 U0, 1,0 U0 en 1,5 U0.

Zodra het testen is voltooid, worden de gegevens automatisch opgeslagen en wordt de kabel volledig ontladen. Gebruikers kunnen door historische gegevens bladeren, enkele of meerdere logbestanden naar USB 2.0 exporteren en afdrukbare rapporten genereren via ondersteunende software. De tool geeft verliescurven en onafhankelijke gegevens weer voor drie kabelfasen.

Controleer bij het testen van de mantel of het opsporen van fouten of de kabelmantel aan beide uiteinden niet geaard is, zonder indirecte aarding via verbindingen of bevestigingen. Het maximale uitgangsvermogen voor mantelinspectie en foutopsporing bedraagt ​​10 kV.

Functies

1. Ondersteunt VLF-sinusgolf AC, bestand tegen testen

2. Alles-in-één diëlektrische verlies-tan-delta-meetfunctie

3.Twee piekspanningsopties: 34 kV en 45 kV

4.Sinusgolfuitgang: max. 24 kV RMS of 31,8 kV RMS

5. Ingebouwde DC-spanningsuitgang voor extra isolatietests

6.Rechthoekige golfspanningstestmodus beschikbaar

7. DC-modus lekstroommeetfunctie

8.Max. 10 kV-uitgang voor manteltest en lokalisatie van mantelfouten

9. Testsequenties voor automatisch diëlektrisch verlies bij 0,5 U0, U0 en 1,5 U0

10. Real-time weergave van piekspanning en -stroom tijdens bedrijf

11. Real-time weergave van de uitgangsgolfvorm op het scherm

12. Automatische hoogspanningsuitschakeling bij spanningsuitval

13.Lokale interne opslag voor alle testlogboeken

14.Testgegevensexport via USB 2.0-interface

15.Ondersteunende software voor aangepaste testrapportuitvoer

16.Firmware-upgradefunctie via USB-drive

17.Meertalige interface (Engels en vereenvoudigd Chinees)

18.Uitgerust met noodstopknop en hoogspanningsuitgangsvergrendeling

19. Ontwerp met bescherming tegen omgekeerde spanning

20.Draagbaar beschermhoesontwerp voor veldkabeltesten buitenshuis

Toepassingsscenario's

Energievoorzieningen

Netbeheerders gebruiken de testunit voor de inbedrijfstelling van middenspanningskabels, regulier onderhoud, tan-delta-diagnose, mantelinspectie en isolatie-evaluatie op distributienetwerken en onderstations.

Fabrikanten van transformatoren

Transformator- en elektrische apparatuurfabrieken gebruiken de tester voor kabel- en componentisolatietests waarbij VLF-spannings- en diëlektrische verliesmetingen vereist zijn.

Elektriciteitscentrales

Elektriciteitscentrales vertrouwen op de apparatuur voor de inspectie van stationkabels, onderhoud van hulpgeneratorkabels, manteltests en isolatiediagnose tijdens onderhoudsonderbrekingen.

Spoorwegen

Spoorwegstroomvoorzieningsnetwerken leggen middenspanningskabels in tractieonderstations en transmissielijnen. De machine ondersteunt kabelbestendigheidstests en tan-delta-analyse tijdens onderhoudsvensters.

Industriële installaties

Mijnbouw-, petrochemische, staal- en productiewerkplaatsen gebruiken het voor nieuwe kabelacceptatietests, periodiek onderhoud en onderzoek naar mantelfouten.

Universiteiten

Hogescholen en onderzoeksinstituten passen het testapparaat toe voor het onderwijzen van VLF-kabeltesttheorieën, berekening van diëlektrische verliezen, analyse van isolatieveroudering en normen voor hoogspanningsveiligheid.

Testlaboratoria

Professionele hoogspannings- en kabellaboratoria gebruiken dit VLF Tan Delta-testsysteem voor het uitvoeren van VLF-bestendigheidstests, tan-delta-metingen, mantelinspectie en kabeldiagnostische diensten van derden.

Kabelonderhoud

Kabelservicepersoneel gebruikt de apparatuur voor XLPE-, PE- en papiergeïsoleerde kabelinspectie, diagnose van waterboomveroudering, lokalisatie van mantelfouten en het maken van testrapporten.

Toepasselijke testitems

1.VLF-sinusgolfkabel is bestand tegen testen

2.Tan delta diëlektrische verliezen testen op middenspanningskabels

3. XLPE-diagnose van veroudering van de kabelisolatie

4.PE-kabel is bestand tegen spanningsinspectie

5. Prestatietesten van met papier geïsoleerde kabels

6. Beoordeling van de achteruitgang van de kabelwaterbomen

7. Testen van kabelmantels tot 10 kV

8. Opsporen van fouten in de kabelmantel

9.DC-spanning is bestand tegen testen

10.Rechthoekige golfspanning testen

11.DC-modus lekstroommeting

12. Acceptatietests voor nieuwe kabeloverdracht

13. Routinematig preventief onderhoud van kabels

14.Geïntegreerde generatie van testrapporten in drie fasen

15.Lokale logopslag en USB-gegevensexport

Klant geval

Industrieveld:Onderhoudsservice voor middenspanningskabels

Projectproblemen

Een onderhoudsteam voor het elektriciteitsnet moest meerdere verouderde XLPE-kabelfeeders evalueren. Met eenvoudige weerstandstests kon alleen de doorslagweerstand worden gecontroleerd, terwijl het team ook gegevens over diëlektrische verliezen nodig had om de veroudering van de isolatie te beoordelen en kabels met potentiële waterboomdefecten te identificeren.

Testbewerkingsstroom

Technici hebben de doelkabel geïsoleerd, vijf veiligheidsspecificaties gevolgd, de hele set geaard, de hoogspanningskabel en de afschermingsdraad aangesloten volgens de instructies en vervolgens de testunit ingeschakeld. Ze selecteerden de tan-delta-testmodus, vulden de nominale kabelfasespanning U0 in, lieten de noodstop en hoogspanningsvergrendeling los en begonnen vervolgens met automatisch testen. De eenheid mat het diëlektrisch verlies onder 0,5 U0, U0 en 1,5 U0, sloeg gegevens op en ontlaadde de kabel na voltooiing.

Testresultaat

Het personeel controleerde historische gegevens en exporteerde alle gegevens naar een USB-stick. Door software gegenereerde fasevergelijkingsrapporten met diëlektrische verlieswaarden en trendcurven. Kabels met normale verliesindicatoren bleven in gebruik, terwijl sterk verslechterde kabels op de planning stonden voor vervolgmonitoring.

Toepassingsvoordelen

Het team voltooide zowel de spanningsinspectie als de verouderingsdiagnose met één draagbaar apparaat. Automatische testcycli, USB-export en het genereren van rapporten verbeteren de traceerbaarheid van gegevens aanzienlijk en verminderen de handmatige papierwerklast.

Veelgestelde vragen

Vraag: Welke functies realiseert deze testapparatuur?

A: Het voltooit de middenspanningskabel VLF die bestand is tegen testen, tan delta diëlektrische verliesmeting, mantelinspectie, mantelfoutopsporen, DC-bestendig testen, rechthoekige golftesten en lekstroomdetectie.

Vraag: Wat is het verschil tussen de VLF-weerstandstest en de tan-delta-test?

A: De VLF-bestendigheidstest verifieert of de kabelisolatie de gespecificeerde wisselspanning kan verdragen; tan delta-test meet de diëlektrische verliesfactor om de veroudering en de mate van verslechtering van de isolatie te beoordelen.

Vraag: Welke spanningsconfiguraties zijn optioneel?

A:Twee modellen: 34 kV piek en 45 kV piek. Het 34 kV-model voert sinusgolven uit tot 24 kV RMS / 34 kV piek; het 45 kV-model bereikt 31,8 kV RMS / 45 kV piek.

Vraag: Op welke frequentie wordt de tan-delta gemeten?

A:Tan-deltameting wordt uitgevoerd onder een ultralage frequentie van 0,1 Hz.

Vraag: Welk kabelcapaciteitsbereik ondersteunt tan-delta-testen?

A:34 kV-model: 1 nF ~ 8 μF; 45 kV-model: 1 nF ~ 5 μF.

Vraag: Kan de apparatuur testrecords exporteren?

EEN: Ja. Testlogboeken worden intern opgeslagen en kunnen worden geëxporteerd via USB 2.0. Geëxporteerde bestanden kunnen met speciale software worden geopend om formele testrapporten te genereren.

Vraag: Ondersteunt het het lokaliseren van mantelfouten?

A: Ja, de testmachine ondersteunt mantelinspectie en foutopsporing met een maximale uitgangsstroom van 10 kV.

Vraag: Belangrijke veiligheidsopmerkingen tijdens het gebruik?

A:Alleen getrainde professionals kunnen het apparaat bedienen. De testkabel moet uitgeschakeld, geaard en volledig geïsoleerd zijn voordat er bedrading wordt uitgevoerd. Bij hoogspanningstests is toezicht ter plaatse vereist, en de noodstop en hoogspanningsvergrendeling moeten correct worden gebruikt.
