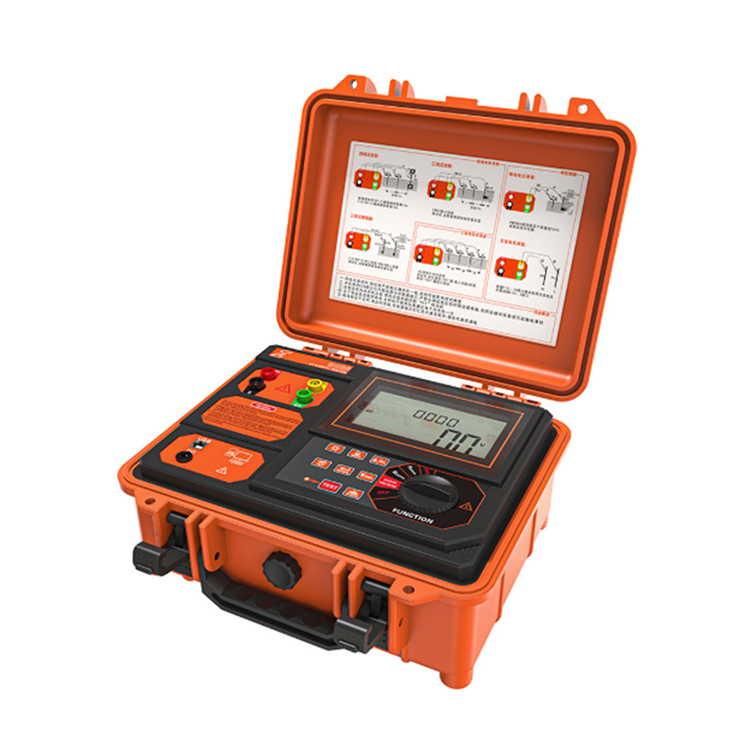

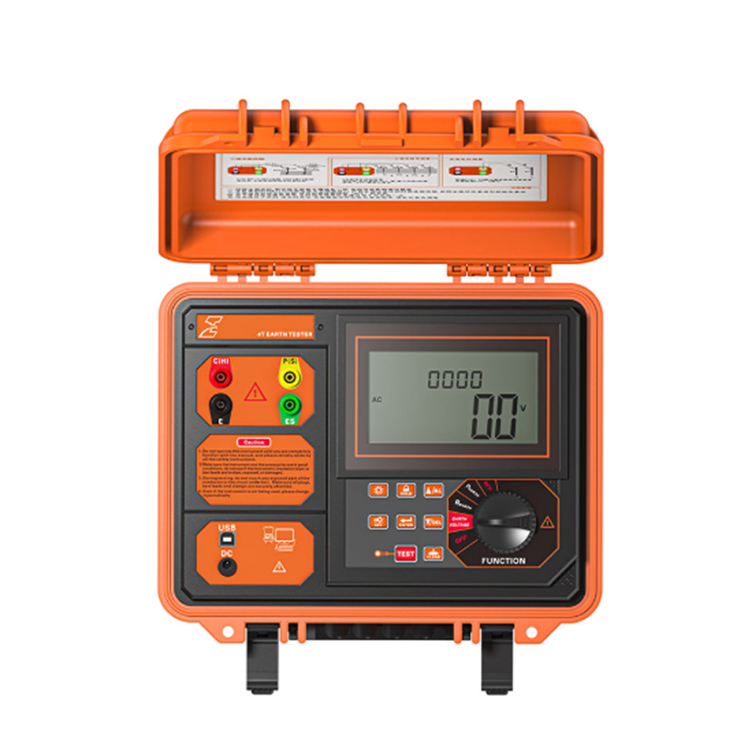

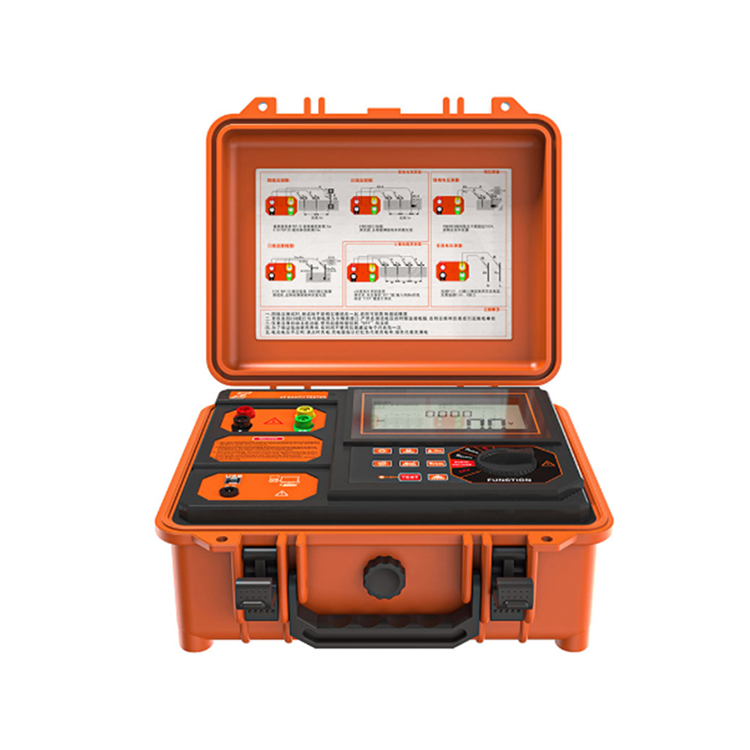

VS-3001 Digitale aardweerstandstester

De VS-3001 aardingsweerstand- en bodemweerstandstester is speciaal ontworpen en vervaardigd voor het ter plaatse meten van aardingsweerstand, bodemweerstand, aardingsspanning en wisselspanning in combinatie met de nieuwe aardingsweerstandsteststandaard voor bliksembeveiliging. De teststroom bedraagt ​​maximaal 20 mA. Digitale en microverwerkingstechnologie, nauwkeurige 4-draadsmethode, 3-draadsmethode en eenvoudige 2-draadsmethode om aardingsweerstand te meten, FFT-technologie (Fast Fourier Transform) en AFC-technologie (Automatic Frequency Control) te importeren, automatisch interferentie te identificeren en de meetfrequentie te selecteren, interferentie te maken Minimaliseer de impact en zorg voor een nauwkeurigere grondweerstandswaarde. Het heeft een uniek anti-interferentievermogen en aanpassingsvermogen aan de omgeving, en heeft een goede consistentie van herhaalde tests, wat een hoge precisie, hoge stabiliteit en hoge betrouwbaarheid van langetermijnmetingen garandeert. Het wordt veel gebruikt bij het meten van aardingsweerstand, bodemweerstand, aardingsspanning en wisselspanning van elektrische energie, telecommunicatie, meteorologie, olievelden, bouw, bliksembeveiliging en industriële elektrische apparatuur.

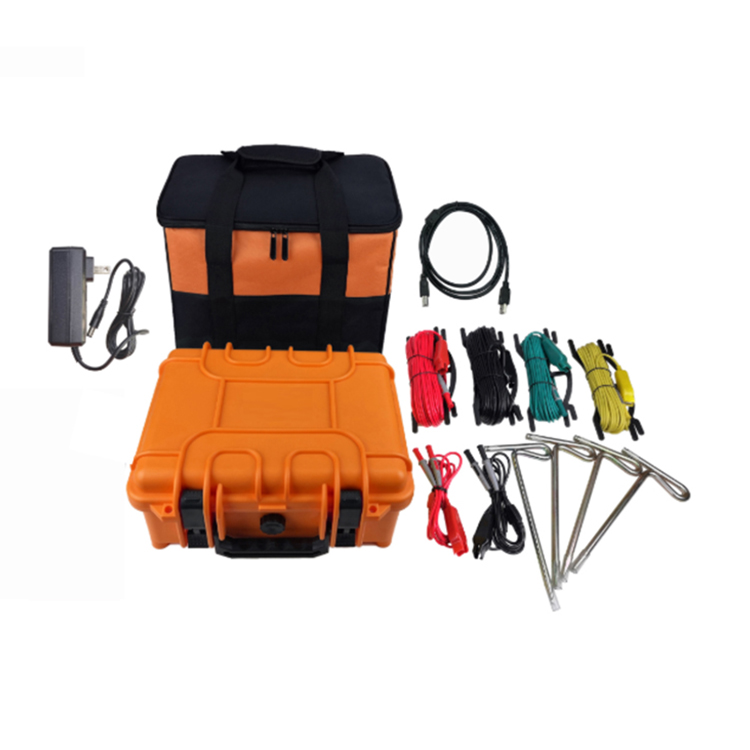

VS-3001 aardingsweerstand- en bodemweerstandstester, ook bekend als precisie-aardingsweerstandstester, vierdraads aardingsweerstandstester, twee-drie-vier-draads aardingsweerstandstester, bodemweerstandstester, bestaat uit host, datasoftware, testlijn, hulpaardstaven, communicatielijnen, enz. Het speciale ontwerp van het gereedschapskisttype voor de host, waarbij polypropyleenplastic als grondstof wordt gebruikt, nieuwe composietvulstoffen worden toegevoegd voor eenmalig spuitgieten, lage dichtheid, sterkte, stijfheid, hardheid, slijtvastheid, hittebestendigheid, isolatieprestaties zijn superieur, de doosbehuizing is bestand tegen een druk van ongeveer 200 kg, wat een hoge precisie, hoge stabiliteit en hoge betrouwbaarheid in verschillende omgevingstests garandeert. Het grote LCD-display van de host, met achtergrondverlichting en staafdiagramindicatie, is in één oogopslag duidelijk. Tegelijkertijd kan het 300 gegevenssets opslaan en kunnen de functies van het lezen, bekijken, opslaan, rapporteren en afdrukken van historische gegevens worden gerealiseerd via datasoftware.

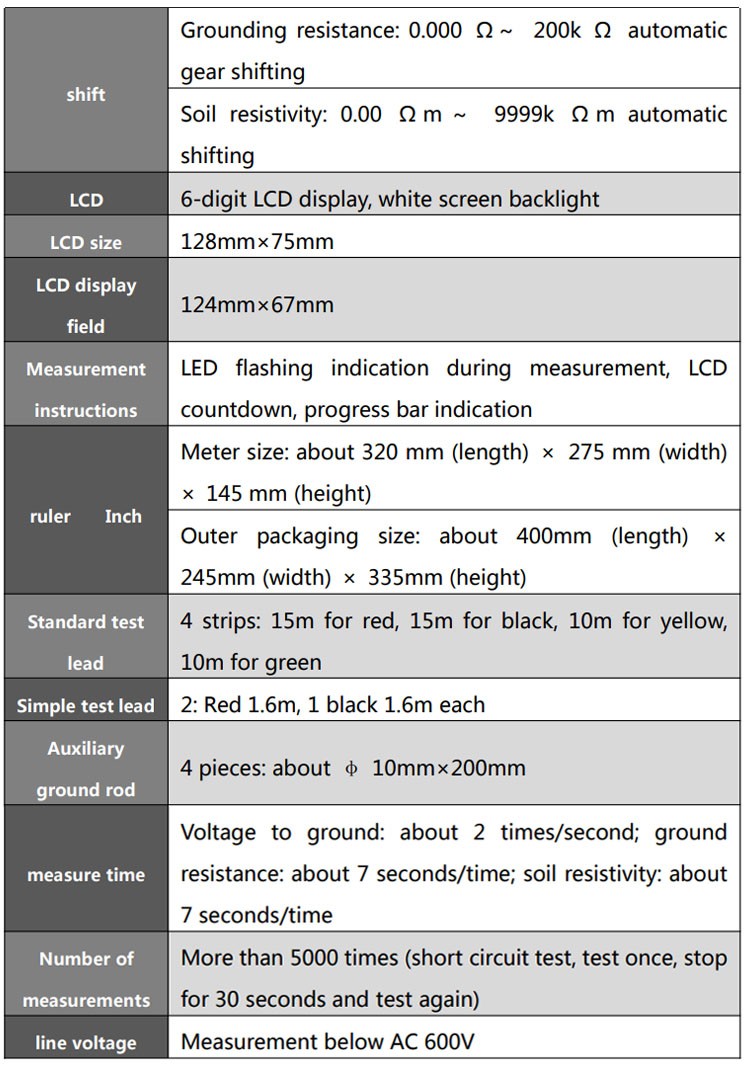

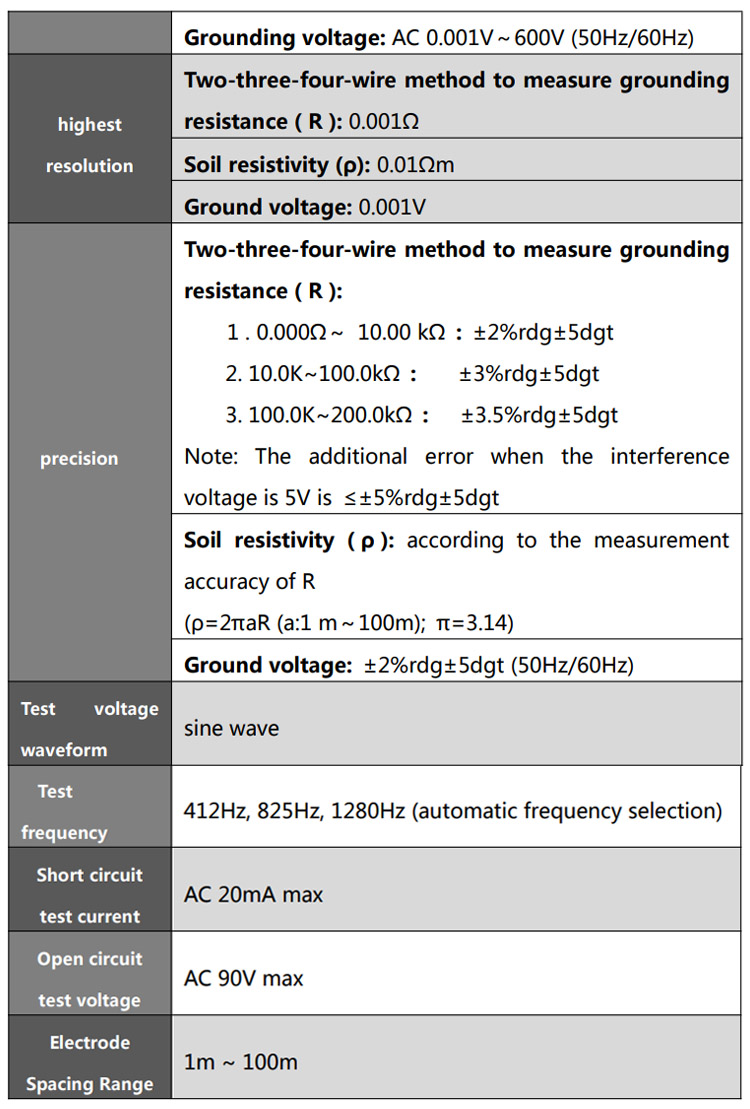

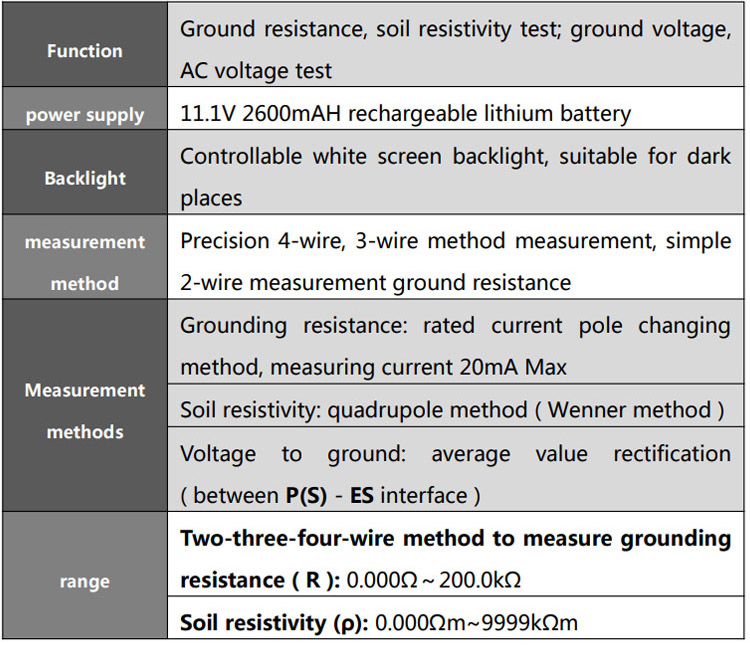

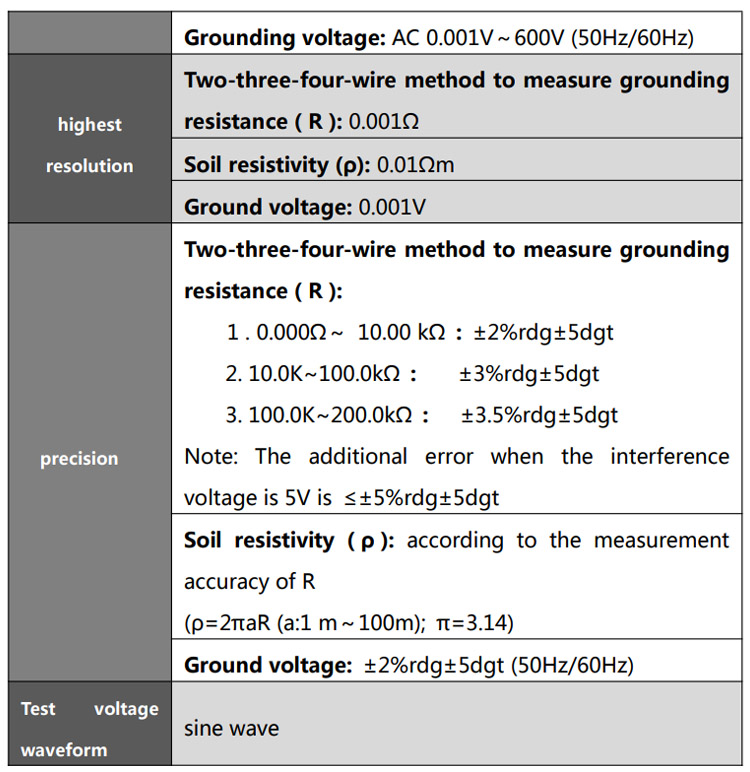

Technische specificaties

Belangrijkste kenmerken

Hoge nauwkeurigheid en anti-interferentie‌: Automatische frequentieselectie (412 Hz/825 Hz/1280 Hz) helpt interferentie te minimaliseren. De nauwkeurigheid bij het meten van de aardweerstand kan ±2% uitl.±5dgt bereiken voor het bereik 0,000Ω–10,00kΩ.

Robuust en draagbaar ontwerp: wordt geleverd in een industriële gereedschapskist voor een basisstation die bestand is tegen een druk van 200 kg. Hij is licht van gewicht (basisstation 2,7 kg) en geschikt voor gebruik in het veld.

Groot meetbereik‌: Aardweerstand: 0,000Ω–200 kΩ; Bodemweerstand: 0,00 Ω·m–9999 kΩ·m; Aarding/wisselspanning: 0,001–600,0 V.

Gebruiksvriendelijke bediening: Groot LCD-scherm met achtergrondverlichting, testvoortgangsbalk, aftelindicator en intuïtieve functieknop/knoppen. Het kan automatisch interferentie (NOISE-waarschuwing >5V) en overbelastingsomstandigheden (OL-weergave) detecteren.

Gegevensbeheer‌: ​​slaat maximaal 300 gegevenssets op. Gegevens kunnen op het apparaat worden bewaard, bekeken, verwijderd en via ‌RS232/USB naar een pc‌ worden overgedragen met behulp van de meegeleverde software voor rapportage en afdrukken.

Veiligheidsnaleving‌: Voldoet aan IEC61010-1 (CAT III 300V, CAT IV 150V), met overbelastingsbeveiliging en duidelijke veiligheidswaarschuwingen met betrekking tot isolatie, spanningslimieten (niet hoger dan 600V) en juiste werking.

Toepassingen

De VS-3001 wordt veel gebruikt in industrieën die betrouwbare tests van aardingsystemen en bodemanalyses vereisen, waaronder:

Elektrotechniek‌ – Test

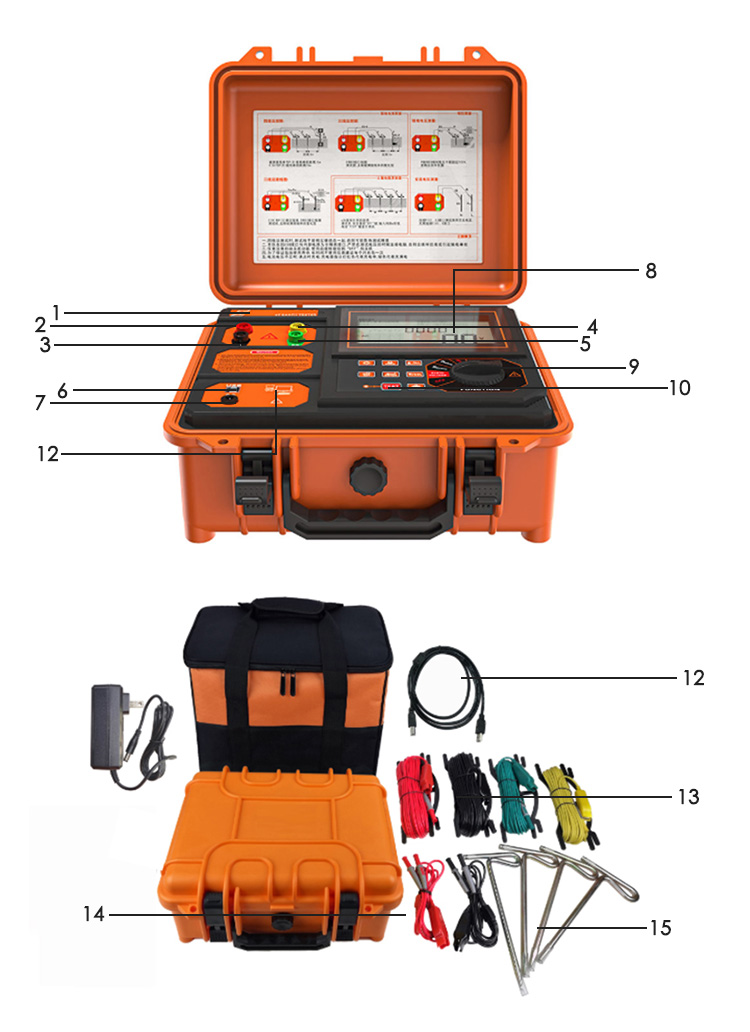

Structuur

1: Plaatsing van productmodellen

2: C(H)-interface: stroompool

3: E-interface: aardpaal

4: P(S)-interface: spanningspool

5: ES-interface

6: USB-interface

7: Oplaadpoort

8: LCD-scherm

9: Functie versnellingsknop

10: Sleutelgebied

11: USB-datakabel

12: S480-meter

13: 4 standaard testlijnen

14: 2 eenvoudige testlijnen

15: Extra aardpen

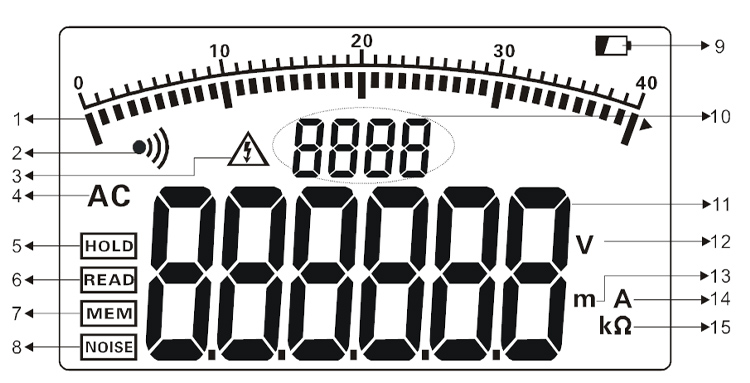

1. Staafdiagram testvoortgang (weergave testvoortgang, dynamische weergave)

2. Alarmindicator (weergegeven wanneer de alarmfunctie is geactiveerd en knippert wanneer de alarmdrempel wordt overschreden)

3. Overspanningsindicatie (weergegeven wanneer de geteste spanning hoger is dan 30V, herinnert eraan om op de veiligheid te letten)

4. communicatie-instructies

5. Data hold-indicatie (weergegeven wanneer de HOLD-toets wordt ingedrukt om gegevens vast te houden)

6. Gegevensoverzichtinstructie (weergegeven wanneer u de HOLD-knop gedurende 3 seconden lang ingedrukt houdt om gegevensoverzicht te openen)

7. Gegevensopslagindicatie (weergegeven wanneer de gegevens worden opgeslagen terwijl de gegevens worden vastgehouden door op de HOLD-toets te drukken)

8. Indicatie interferentiesignaal (weergegeven wanneer de interferentiespanning hoger is dan 5V)

9. Indicator batterij bijna leeg

10. Indicatie van het aantal opgeslagen datagroepen

11. Testgegevens

12. Symbool spanningseenheid

13. Symbool van lengte-eenheid

14. Huidige eenheidsymbool

15. Symbool van de weerstandseenheid
