Wikkelweerstandstest van transformator

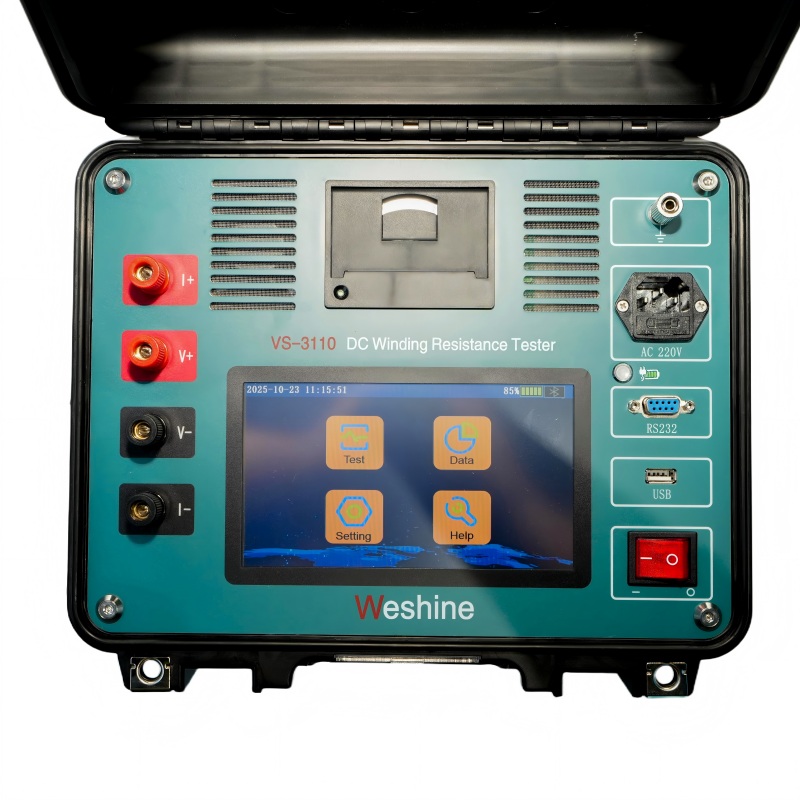

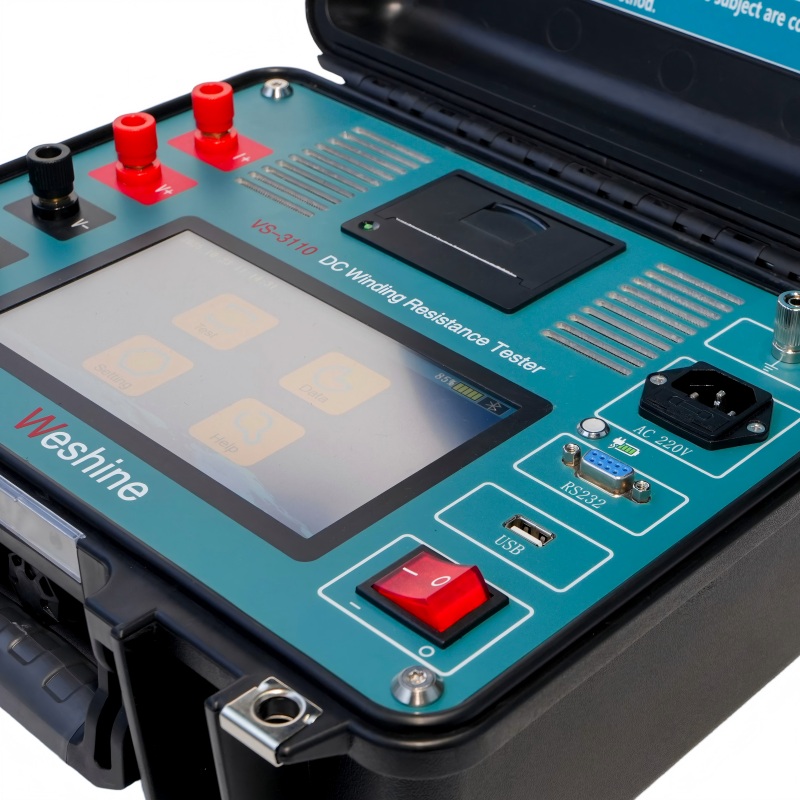

Weshine, een professionele fabrikant in China, levert de VS-3110 Transformer Winding Resistance Tester, een professioneel elektrisch testinstrument dat is ontworpen voor het nauwkeurig testen van de weerstand van de transformatorwikkelingen. Dit instrument, ook bekend als Transformer DC Resistance Tester of Transformer Ohmmeter, is ontwikkeld voor het meten van de weerstand van verschillende magnetische wikkelingen en elektrische verbindingen met lage weerstand.

De weerstandstest van de transformatorwikkelingen is een belangrijke diagnostische methode die wordt gebruikt om de elektrische toestand van transformatorwikkelingen te verifiëren, interne verbindingen te controleren en de integriteit van kraanwisselaars te evalueren. Door de DC-weerstandswaarden nauwkeurig te meten, kunnen ingenieurs potentiële problemen identificeren die verband houden met wikkelingsverbindingen en geleidercondities tijdens de productie, installatie, inbedrijfstelling en onderhoud van transformatoren.

Waarom is het testen van de wikkelingsweerstand van transformatoren belangrijk?

Het testen van de weerstand van de transformatorwikkelingen is een van de belangrijkste routinematige elektrische tests die worden gebruikt om de integriteit van de wikkelingen te verifiëren, losse verbindingen te detecteren, defecten aan de aftakkingswisselaar te identificeren en de toestand van de geleider te evalueren.

Door weerstandswaarden tussen fasen en historische onderhoudsgegevens te vergelijken, kunnen ingenieurs afwijkingen identificeren voordat deze zich ontwikkelen tot transformatorstoringen.

Typische gedetecteerde problemen zijn onder meer:

Losse wikkelverbindingen

Beschadigde kraanwisselaars

Slechte soldeerverbindingen

Kortgesloten bochten

Verouderde geleiders

Hoge contactweerstand

Belangrijkste kenmerken

1. Nauwkeurige meting van de wikkelingsweerstand van de transformator

De VS-3110 is speciaal ontworpen voor nauwkeurige gelijkstroomweerstandsmetingen van transformatorwikkelingen. Met een testbereik van 200 μΩ tot 50 kΩ en een meetnauwkeurigheid van ±0,2% levert het betrouwbare weerstandsgegevens voor inspectie en onderhoud van transformatoren.

2. 10 A teststroomuitgang

Het instrument levert een maximale uitgangsstroom van 10 A, waardoor een stabiele weerstandsmeting voor transformatorwikkelingstoepassingen mogelijk is.

De juiste teststroom helpt bij het verkrijgen van nauwkeurige weerstandswaarden en ondersteunt efficiënte testprocedures voor verschillende soorten elektrische wikkelingen.

3. Dubbele potentiaalingangsmeting

Dankzij de dubbele potentiaalingangsfunctie kan de tester het volgende meten:

Twee primaire wikkelingen

Twee secundaire wikkelingen

Eén primaire wikkeling en één secundaire wikkeling

Dit ontwerp verbetert de testefficiëntie door gelijktijdige meetfuncties mogelijk te maken.

4. Dubbele aflezing en dubbele injectiefunctie

De dubbele uitlezing en dubbele injectiefunctie bieden een praktische testmethode voor ingenieurs die wikkelingsweerstandsmetingen efficiënt moeten uitvoeren.

Het helpt de productiviteit van veldtesten te verbeteren terwijl de meetnauwkeurigheid behouden blijft.

10 Een transformatorweerstandstester voor wikkelweerstand Test van transformator

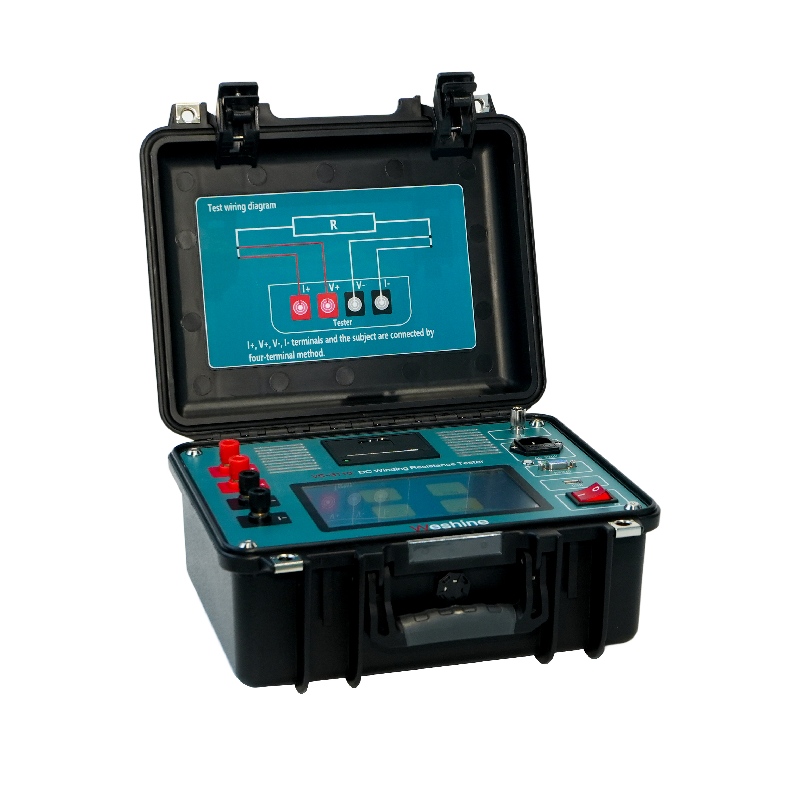

De 10 A transformatorweerstandstester, ook wel Transformer DC Resistance Tester of Transformer Ohmmeter genoemd, gemaakt voor wikkelen weerstandstest van transformator, is een lijnbediend, velddraagbaar instrument dat speciaal is ontworpen voor het veilig en nauwkeurig meten van de weerstand van alle soorten magnetische wikkelingen. Het test transformatoren, roterend motorwikkelingen, shuntreactoren en lage weerstandsmetingen van verbindingen, contacten en stuurcircuits.

De dubbele potentiële ingang kan de weerstand van twee primaire wikkelingen, twee secundaire wikkelingen of één primaire en één secundaire wikkeling tegelijk. Deze dubbele aflezing en dubbele injectie functie is een effectieve manier om de test op tijd af te ronden.

Weshine®Wikkelweerstandstest van transformatorParameter (Specificatie)

Typische toepassing

Het doel van Weshine®  Wikkelweerstandstest van transformatoris:

-Controleer de integriteit van de transformatorwikkeling

-Controleer de integriteit van de kraanwisselaar (indien aanwezig). elke)

-Controleer interne verbindingen

-Bereken het geleiderverlies veroorzaakt door DC weerstand (p=I²R）

De specificatie van elke transformator zal dat wel doen worden bepaald door middel van typetest, routinetest, speciale test en andere tests.

Selecties

Weshine heeft specifiek 8 jaar ervaring voor het omgaan met een compleet assortiment elektrische apparatuur. Momenteel heeft Weshine dat wel heeft verschillende Transformer Resistance Testers uitgevonden, zoals weergegeven in de vorm:

Gebaseerd op problemen met de toeleveringsketen: alstublieft Neem contact op met uw favoriete geautoriseerde Weshine-distributeur voor de huidige prijzen en doorlooptijden.

Kwaliteitscertificaten

Wij geloven altijd dat al het succes van ons bedrijf houdt rechtstreeks verband met de kwaliteit van de producten die wij leveren. Kronkelend weerstandstest van transformator voldoet aan de hoogste gespecificeerde kwaliteitseisen in ISO9001, ISO14000:14001 richtlijnen en ons strikte kwaliteitscontrolesysteem.
