Wikkelweerstandstest van transformator1

Weshine® Transformer Winding Resistance Tester voor wikkelingsweerstandstest van transformator met CE-certificaat, hoge kwaliteit en nauwkeurigheid, uitgevonden en geproduceerd volgens nationale normen, complete elektrische testoplossing beschikbaar. Neem contact met ons op voor meer informatie over de DC-weerstandstest van Weshine!

Productintroductie

Transformerwikkelweerstandstester voor het testen van de wikkelweerstand van transformatoren

Verslechtering van de isolatieweerstand van transformatoren is een van de meest voorkomende oorzaken van transformatorstoringen: een defecte transformator is een kostbare vervanging in een elektrisch systeem met de kans op lange stilstand. Als u er niet in slaagt uw transformator regelmatig te onderhouden met het regelmatig testen van de isolatiewikkeling van gelijkstroomweerstand (zoals kan worden uitgevoerd door de Weshine® Transformer Winding DC Resistance Tester (VS-3110-serie) van transformatortestapparatuur), dan is de kans groot dat deze defect raakt voordat de maximale levensduur is bereikt.

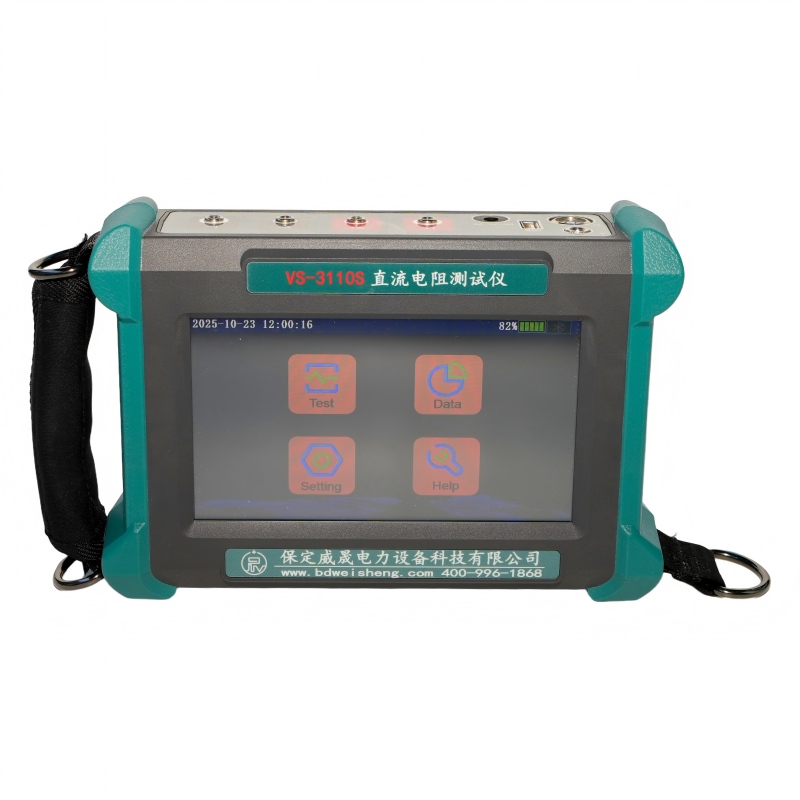

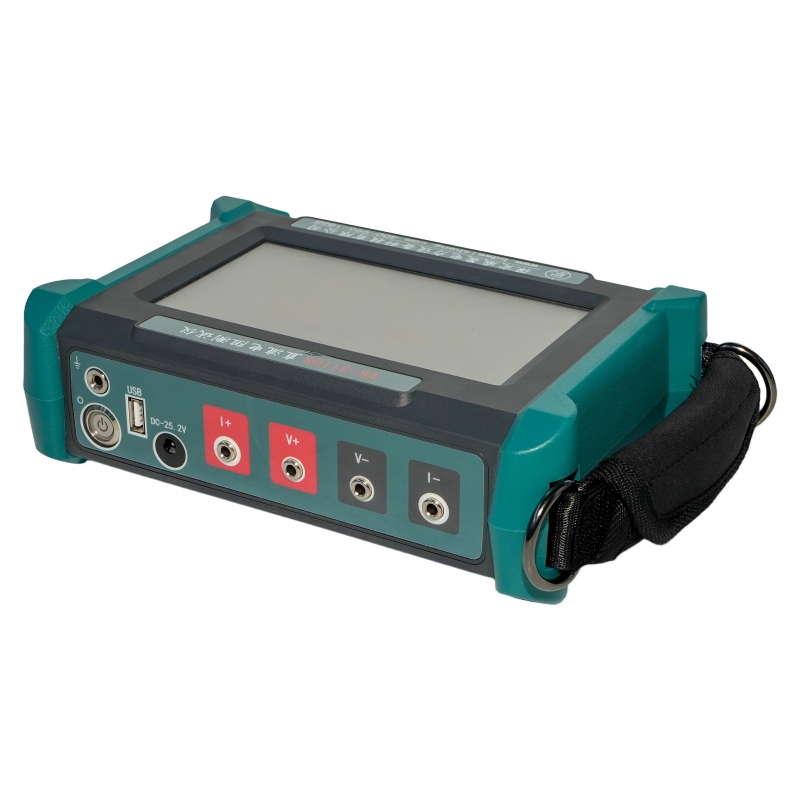

De Transformer Resistance Tester, ook wel Transformer Winding Resistance Tester genoemd, gemaakt voor de Winding Resistance Test van Transformer, is een lijnbediend, velddraagbaar instrument dat speciaal is ontworpen om veilig en nauwkeurig de weerstand van alle soorten magnetische wikkelingen te meten. Transformer Winding Resistance Tester voor wikkelingsweerstandstest van Transformer test transformatoren, roterende motorwikkelingen, shuntreactoren en lage weerstandsmetingen van verbindingen, contacten en stuurcircuits.

De dubbele potentiaalingang kan de weerstand van twee primaire wikkelingen, twee secundaire wikkelingen of één primaire en één secundaire wikkeling tegelijkertijd meten. Deze dubbele uitlezing en dubbele injectiefunctie is een effectieve manier om de test op tijd af te ronden.

Door een wikkelingsweerstandstest van de transformator van de ene HV-transformatorbus naar de andere te doen, kan het testen van de transformatorweerstand veel informatie over de transformator onthullen. Naast de voor de hand liggende defecte transformatorwikkeling (dat wil zeggen een open wikkeling of kortgesloten bocht), kunnen subtielere problemen worden gedetecteerd. De gelijkstroom stroomt niet alleen door de wikkeling, maar ook door de schakelaar voor het aanpassen van de belastingsverhouding (DETC), de schakelaar voor het aanpassen van de belastingsverhouding (on load tap changer of OLTC), evenals talrijke gelaste en mechanische verbindingen. Daarom kan de integriteit van al deze componenten worden geverifieerd met behulp van testinstrumenten voor transformatorweerstand. Het toepassen van DC-teststroom via OLTC-schakelaars onder overgang (tapwijzigingen) valideert de juiste make-before-break-werking. Uit ervaring is bekend dat de tijdwisselaar bij belasting het grootste risico op verkeerde werking heeft, aangezien deze in een transformator werkt.

Weshine®Transformer-wikkelweerstandstester voor wikkelweerstandstest van transformatorparameter (specificatie)

Typische toepassing

Het doel van de Weshine®Transformer Winding Resistance Tester voor de Winding Resistance Test van Transformer is:

-Controleer de integriteit van de transformatorwikkeling

-Controleer de integriteit van de kraanwisselaar (indien aanwezig)

-Controleer interne verbindingen

-Bereken het geleiderverlies veroorzaakt door DC-weerstand (p=I²R）

De specificatie van elke transformator wordt bepaald door middel van typetests, routinetests, speciale tests en andere tests.

Selecties

Weshine® heeft 8 jaar ervaring, specifiek op het gebied van het omgaan met een compleet assortiment elektrische apparatuur. Momenteel heeft Weshine® verschillende Transformer DC-weerstandstesters uitgevonden, weergegeven als vorm:

Gebaseerd op problemen met de toeleveringsketen: Neem contact op met uw favoriete geautoriseerde Weshine®-distributeur voor actuele prijzen en doorlooptijden.

Kwaliteitscertificaten

Weshine® gelooft altijd dat al het succes van ons bedrijf rechtstreeks verband houdt met de kwaliteit van de producten die we leveren. DC-weerstandstestsets voldoen aan de hoogste kwaliteitseisen gespecificeerd in de ISO9001-, ISO14000:14001-richtlijnen en ons strikte kwaliteitscontrolesysteem.
